Detección de desequilibrio de tensión/corriente
Si el desequilibrio de tensión o corriente aumenta por encima del 40 % para 18 semiciclos,
(aproximadamente 150 milisegundos a 60 Hz), el estabilizador del sistema eléctrico de potencia (PSS) se
inhabilita. El equilibrio de tensión y corriente se determina mediante la relación de cantidades de
secuencia negativa y de cantidades de secuencia positiva. Cuando una condición de desequilibrio
disminuye por debajo del umbral del 40 % para 18 semiciclos, el estabilizador se vuelve a habilitar. Esta
característica está activa solo cuando la magnitud de la tensión de secuencia positiva es superior al 10 %
del ajuste Rated Voltage (Tensión nominal) (pantalla System Configuration [Configuración del sistema],
ficha Rated Data [Datos nominales]). No es necesario habilitar el PSS para que esta característica
funcione.
FUNCIONES DEL LIMITADOR
Las funciones del limitador del DECS-400 consisten en un limitador de corriente del estator, un limitador
de sobreexcitación, un limitador de subexcitación, un limitador de subfrecuencia y un limitador de voltios
por hercio.
Limitador de corriente del estator
El limitador de corriente del estator (SCL) controla el nivel de corriente del estator y la limita a fin de evitar
el sobrecalentamiento del estator. El SCL funciona en todos los modos, excepto en el modo FCR. En el
modo FCR, el DECS-400 anuncia una condición de sobrecorriente del estator pero no actúa para limitar
la corriente del estator.
La limitación de corriente del estator se proporciona en dos niveles (Figura 3-8).
La limitación de corriente de nivel alto del estator es controlada por los ajustes High SCL Level (Nivel alto
del SCL) y High SCL Time (Tiempo alto del SCL). Cuando la corriente del estator aumenta por encima
del ajuste High SCL Level (Nivel alto del SCL), el DECS-400 actúa para limitar el nivel de corriente del
estator. Una vez que el ajuste High SCL Time (Tiempo alto del SCL) se agota, el DECS-400 actúa para
limitar el nivel de corriente del estator al valor del ajuste Low SCL Level (Nivel bajo del SCL). El ajuste
High SCL Level (Nivel alto del SCL alto) posee un intervalo de ajuste de 0 a 66 000 A CA con
incrementos de 0,1 A CA. El ajuste High SCL Time (Tiempo alto del SCL) posee un intervalo de ajuste de
0 segundo a 240 segundos con incrementos de 0,1 segundo.

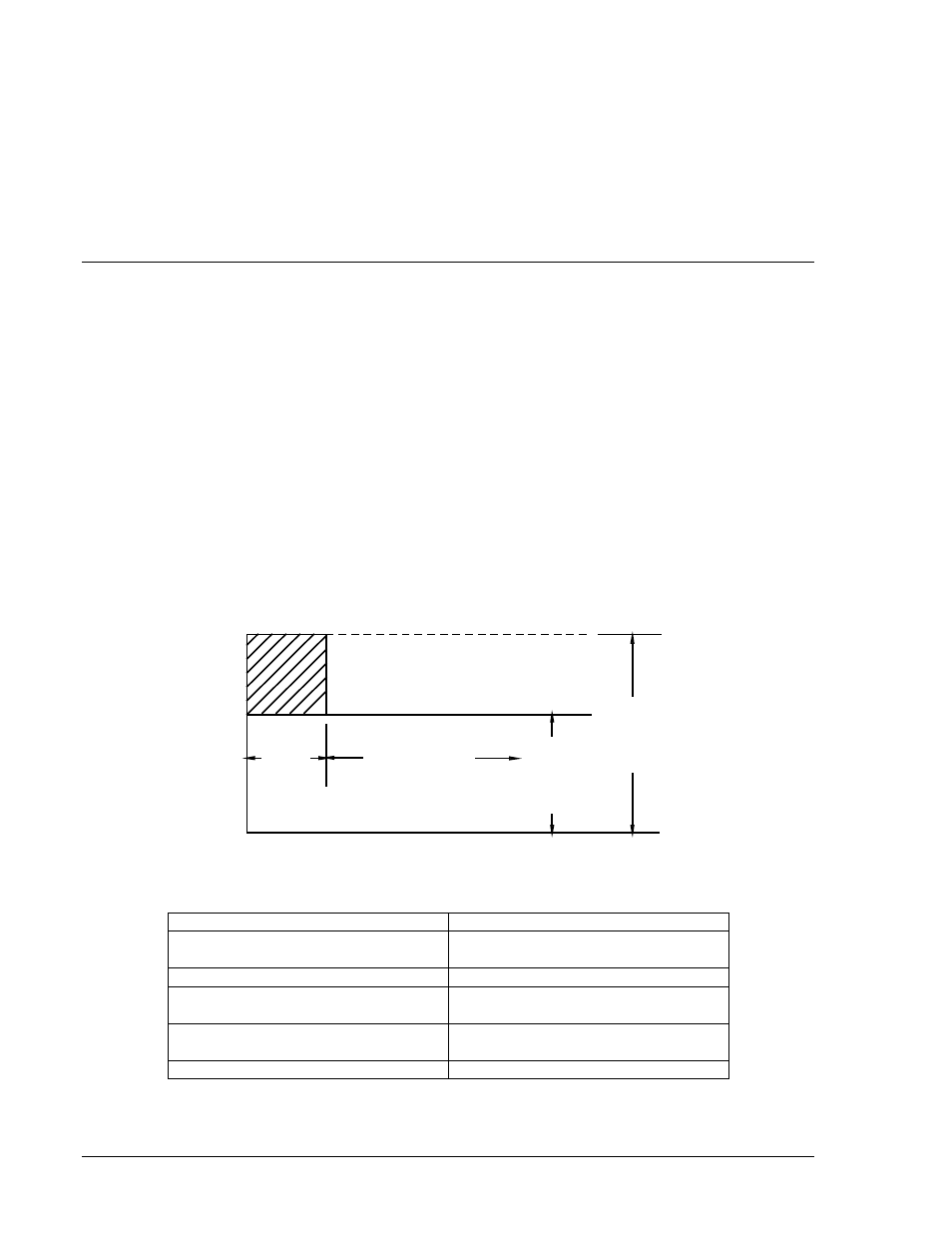

Figura 3-8. Limitación de corriente del estator
STATOR CURRENT CORRIENTE DEL ESTATOR
High Current Time
0-60 s Tiempo alto de corriente
0 s - 60 s
Continuous Continuo
Low Current Level
0-66,000 Aa c Nivel bajo de corriente
0 A CA - 66 000 A CA
High Current Level
0-66,000 Aac Nivel alto de corriente
0 A CA - 66 000 A CA
TIME IN SECONDS TIEMPO EN SEGUNDOS
La limitación de corriente de bajo nivel del estator es controlada por el ajuste Low SCL Level (Nivel bajo
del SCL), que sirve como un anuncio para comunicar que la corriente del estator está en un nivel
TIME IN SECONDS
High
Current
Time
Continuous
P0013-19
11-10-04
0-60 s
Low
Current
Level
0-66,000 Aac
High
Current
Level
0-66,000 Aac
S
T
A
T
O
R CURRE
NT
