5. PSS Washed Out Speed (PU) 5. Velocidad del PSS disminuida (PU)
6. PSS Power HP #1 (PU) 6. PA n.° 1 de potencia del PSS (PU)
7. PSS Washed Out Power (PU) 7. Potencia del PSS disminuida (PU)
8. PSS Mechanical Power (PU) 8. Potencia mecánica del PSS (PU)
9. PSS Mechanical Power LP #1 (PU) 9. PB n.° 1 de potencia mecánica del PSS
(PU)
10. PSS Mechanical Power LP #2 (PU) 10. PB n.° 2 de potencia mecánica del PSS
(PU)
11. PSS Mechanical Power LP #3 (PU) 11. PB n.° 3 de potencia mecánica del PSS
(PU)
12. PSS Mechanical Power LP #4 (PU) 12. PB n.° 4 de potencia mecánica del PSS
(PU)
13. PSS Filt. Mech. Power (PU) 13. Potencia mecánica filtrada del PSS (PU)
14. PSS Synthesized Speed (PU) 14. Velocidad sintetizada del PSS (PU)
15. PSS Torsional Filter #1 (PU) 15. Filtro torsional n.° 1 del PSS (PU)
16. PSS Torsional Filter #2 (PU) 16. Filtro torsional n.° 2 del PSS (PU)
17. PSS Lead/Lag #1 (PU) 17. Adelanto/retardo n.° 1 del PSS (PU)
18. PSS Lead/Lag #2 (PU) 18. Adelanto/retardo n.° 2 del PSS (PU)
19. PSS Lead/Lag #3 (PU) 19. Adelanto/retardo n.° 3 del PSS (PU)
20. PSS Lead/Lag #4 (PU) 20. Adelanto/retardo n.° 4 del PSS (PU)
21. PSS Pre-Limit Output (PU) 21. Salida de prelímite del PSS (PU)
22. PSS Post-Limit Output (PU) 22. Salida de poslímite del PSS (PU)
23. PSS Final Output (PU) 23. Salida final del PSS (PU)
Test Signal (Señal de prueba)

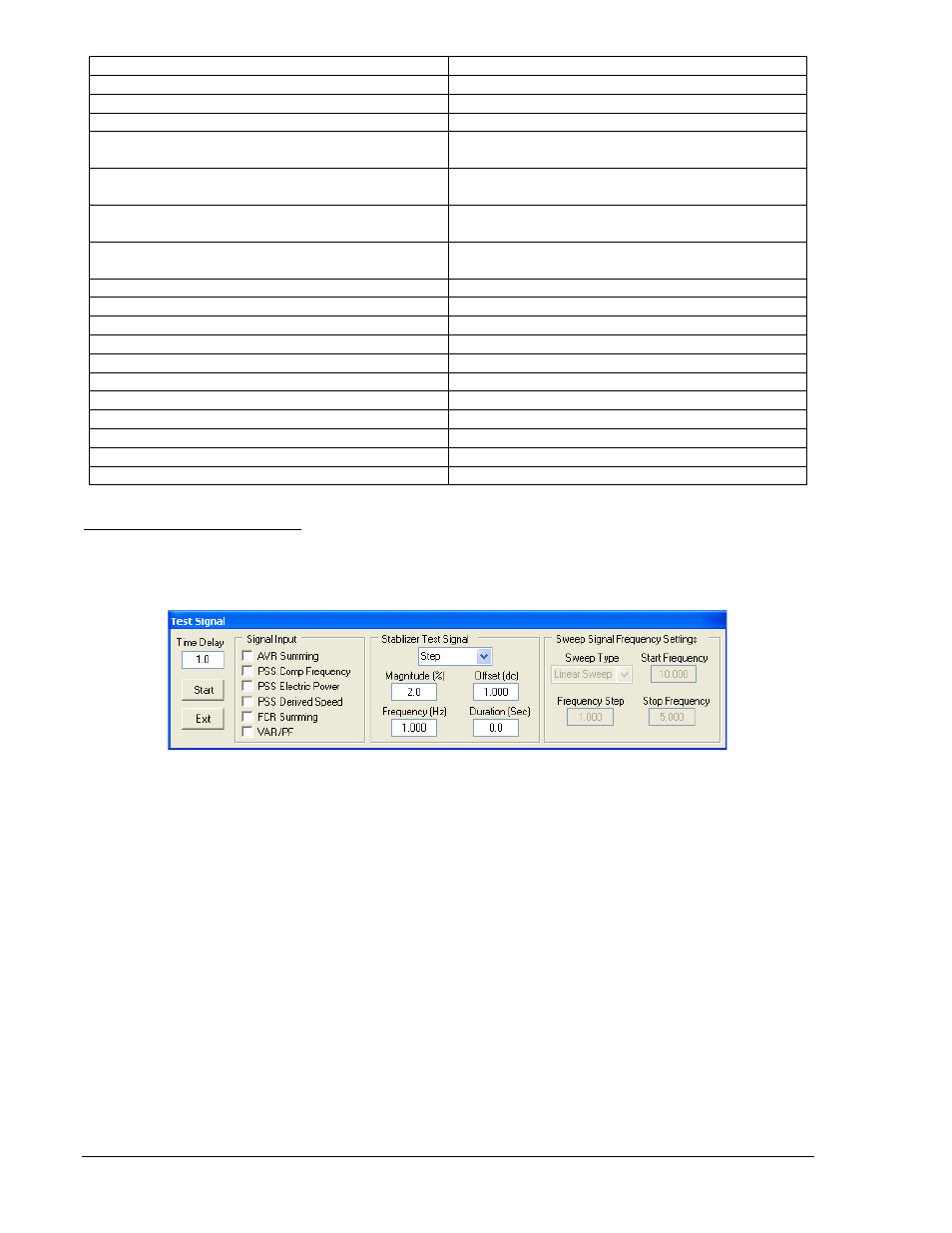

Al hacer clic en el botón Time Response (Respuesta de tiempo) de la pantalla Analysis (Análisis) se
visualiza la pantalla Test Signal (Señal de prueba) que se muestra en la Figura 4-55. Los ajustes y
controles de esta pantalla se describen en los próximos párrafos.
Figura 4-55. Pantalla Señal de prueba
Time Delay (Retardo de tiempo). Este ajuste se utiliza para seleccionar el tiempo que debe transcurrir
entre el momento en que se presiona el botón Start (Arranque) y el momento en que comienzan las
pruebas. Se puede ingresar un ajuste de 0 segundos a 125 segundos en incrementos de 0,1 segundo.
Botón Start (Arranque). Cuando se presiona este botón, se inician las pruebas (una vez que se agota el
tiempo ingresado en el ajuste Time Delay [Retardo de tiempo]).
Botón Exit (Salir). Hacer clic en este botón permite volver a la pantalla Analysis (Análisis).
Signal Input (Entrada de señal). Este ajuste se utiliza para seleccionar el punto de los circuitos del PSS
donde aplicará la señal de prueba. Los puntos de prueba incluyen AVR summing (Suma del AVR), PSS
Comp Frequency (Frecuencia compensada del PSS), PSS Electric Power (Potencia eléctrica del PSS),
PSS Derived Speed (Velocidad derivada del PSS), FCR Summing (Suma del FCR) y Var/PF (Var/FP).
Stabilizer Test Signal – Type (Señal de prueba del estabilizador: tipo). Este ajuste se utiliza para
inhabilitar la señal de prueba interna del PSS o para seleccionar uno de cuatro tipos de señal de prueba:
Step (Paso), Sine (Seno), Swept Sine (Seno barrido) o External (Externa).
Stabilizer Test Signal – Magnitude (%) (Señal de prueba del estabilizador: magnitud [%]). Este ajuste se
utiliza para configurar la magnitud (se excluye la ganancia de la señal externa) de la señal de prueba del
estabilizador. Cuando el tipo de señal de prueba se configura en None (Ninguna), este ajuste se
inhabilita (se muestra en gris). La magnitud posee un intervalo de ajuste de –10 % a +10 % con
incrementos de 0,1 %.
