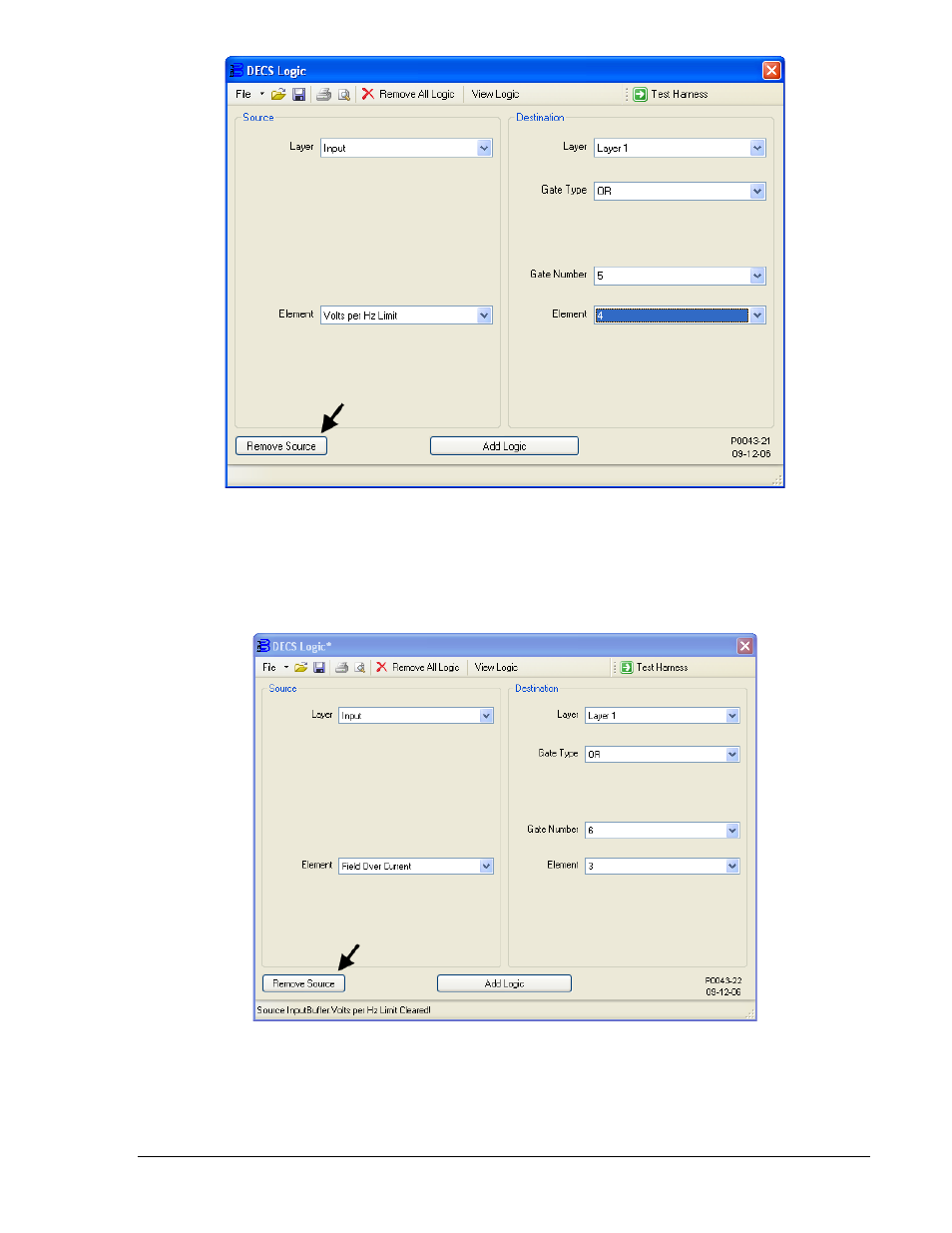

Figura A-17. Eliminar Layer1 InputBuffer.Volts per Hz Limit --> Or1.Input4
2. La Figura A-18 muestra los ajustes de la ventana DECS Logic (Lógica de DECS) asociados a este
paso. Desconecte el búfer de entrada Field Overcurrent Active (Sobrecorriente de campo activa) de
la entrada 3 de la OR Gate 6 (compuerta OR 6) en Layer 1 (capa 1) de la lógica. En la Tabla A-2,
esta asociación se identifica como "DESTINATION (DESTINO): Layer1 – InputBuffer.Field Over
Current
 Or6.Input3".
Figura A-18. Eliminar Layer1 InputBuffer.Field Over Current ---> Or6.Input3
3. La Figura A-18 muestra los ajustes de la ventana DECS Logic (Lógica de DECS) asociados a este
paso. Desconecte el búfer de entrada Buildup Active (Aceleración activa) del búfer de salida Output
Relay #5 (Relé de salida n.º 5). En la Tabla A-2, esta asociación se identifica como "DESTINATION
(DESTINO): OutputBuffer – InputBuffer.Field Flashing
 Relay Output 5".
9369772990 Rev R Lógica programable del DECS-400 A-43
