Evaluación de rendimiento de excitación
En la siguiente evaluación de rendimiento, los ajustes temporales le permitirán probar el rendimiento de
la excitación sin someter la máquina a esfuerzo ni superar los dispositivos de protección auxiliares. Se
suministran procedimientos para que pueda establecer los valores operativos finales. Esta evaluación es
una continuación de las pruebas anteriores.
Operación del limitador de excitación fuera de línea
En esta prueba, con el generador configurado debajo de la salida de tensión nominal, configurará el
punto de ajuste de AVR por encima del ajuste máximo y el sistema debe emitir una alarma. Si el sistema
SUGERENCIA DE PUESTA A PUNTO
Suponiendo que T’do (campo principal) y Te (campo de excitatriz) sean valores
que se conozcan (según corresponda para la aplicación de excitatriz estática de
campo principal o de regulador de tensión de campo de excitatriz), aumentar Kg
acelerará el tiempo de respuesta del generador. Consulte la Figura 6-5.

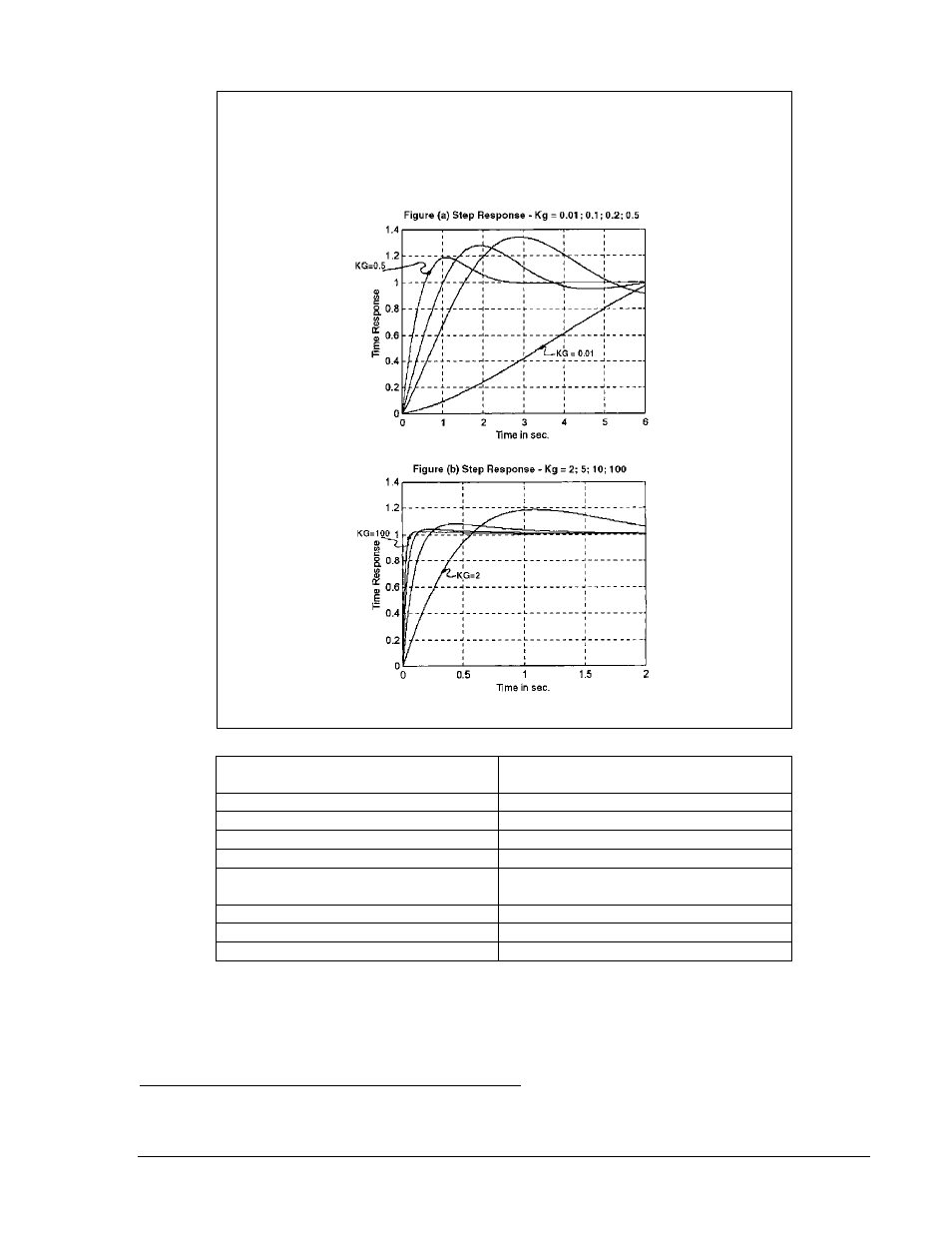

Figura 6-5. Efecto de la ganancia de Kg en el rendimiento del generador
Figure (a) Step Response – Kg =
0.01; 0.1; 0.2; 0.5
Figura (a) Respuesta por pasos – Kg =
0,01; 0,1; 0,2; 0,5
KG = 0.5 KG = 0,5
Time Response Tiempo de respuesta
KG = 0.01 KG = 0,01
Time in sec. Tiempo en segundos
Figure (b) Step Response – Kg = 2; 5;
10; 100 Figura (b) Respuesta por pasos – Kg =
2; 5; 10; 100
KG = 100 KG = 100
KG = 2 KG = 2
Time in sec. Tiempo en segundos
