• Controle que los límites de aumento/disminución sean apropiados. ................................... _________
• Verifique las indicaciones de aumento/disminución en la HMI del panel frontal,
mediante BESTCOMS y desde los indicadores remotos. .................................................... _________
Control de ajustes de ganancia
Establezca los ajustes de ganancia para el grupo de ajustes activo.
• Utilice la pestaña AVR/FCR de la pantalla Setting Adjustment (Configuración de
ajustes) de BESTCOMS para establecer el punto de ajuste en vacío del generador en
el modo FCR. El ajuste recomendado es 20 % de la corriente de excitatriz nominal. ......... _________
Para los siguientes pasos, acceda a la pestaña AVR Gain (Ganancia de AVR) en la pantalla Gain
(Ganancia) de BESTCOMS (Figura 6-2). La Tabla 6-1 detalla los ajustes de PID recomendados para
instalaciones de excitatriz y excitatriz estática.

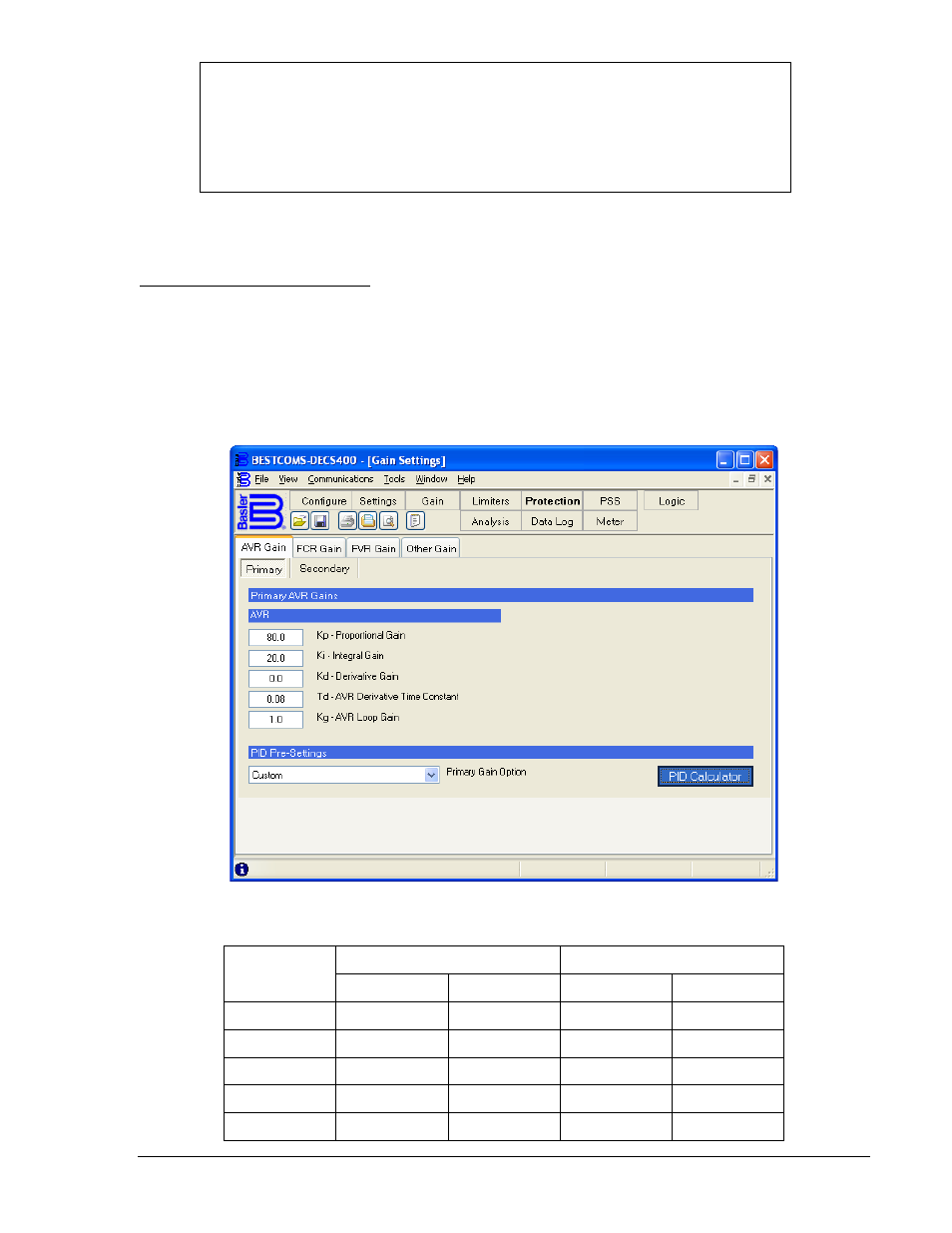

Figura 6-2. Pantalla Gain (Ganancia) de BESTCOMS, pestaña AVR Gain (Ganancia de AVR)
Tabla 6-1. Ajustes recomendados para instalaciones de excitatriz y excitatriz estática
Ajuste PID
Excitatriz estática Excitatriz
AVR FCR AVR FCR
Kp 80 — 80 —
Ki 20 — 15 —
Kd — — 40 —
Kg 15 1000 15 1000
Td 0,01 0,01 0,01 0,01
NOTA
Para los sistemas eléctricos de potencia de estación, no se utiliza centelleo de
campo. Cuando el sistema está energizado con el campo conectado, la corriente
de campo aumentará hasta el valor especificado en la pantalla de ajustes de FCR.
Durante la prueba, el ajuste sugerido para la corriente de campo en vacío es 20 %
y la ganancia Kg de FCR es 1000. Verifique que el sistema esté estable.
