Basler Electric DECS-400 - Manual (Página 112)

Internal Tracking – Traverse Rate (Seguimiento interno: tasa de recorrido). Cuando se rastrea el punto de
ajuste activo, este ajuste se utiliza para determinar la cantidad de tiempo que se requiere para que el
DECS-400 atraviese todo el intervalo de ajuste del punto de ajuste activo. Se puede ingresar un ajuste
de 1 segundos a 8,0 segundos en incrementos de 0,1 segundo.

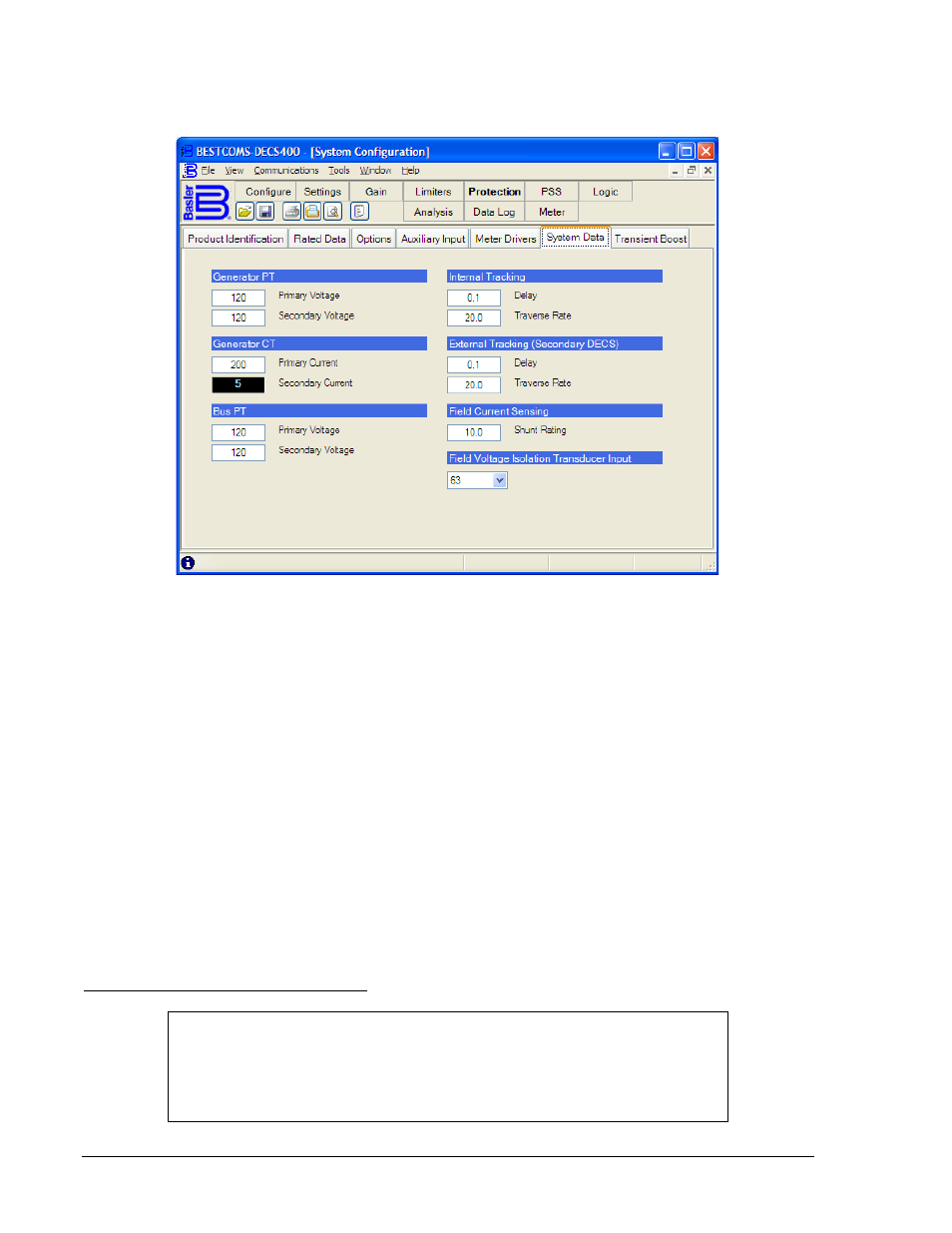

Figura 4-12. Pantalla Configuración del sistema, pestaña Datos del sistema
External Tracking – Delay (Seguimiento externo: retardo). Cuando se implementa un sistema de
DECS-400 redundante y se transfiere el control del punto de ajuste a un segundo DECS-400, este
campo se utiliza para determinar el retardo de tiempo entre la transferencia del DECS-400 y el comienzo
del seguimiento del punto de ajuste del segundo DECS-400. Se puede ingresar un ajuste de 0 segundos
a 8,0 segundos en incrementos de 0,1 segundo.
External Tracking – Traverse Rate (Seguimiento externo: tasa de recorrido). Cuando se rastrea el punto
de ajuste de un segundo DECS-400 activo, este ajuste se utiliza para determinar la cantidad de tiempo
que se requiere para que el DECS-400 recorra todo el intervalo de ajuste del DECS-400 activo. Se puede
ingresar un ajuste de 1,0 segundos a 80,0 segundos en incrementos de 0,1 segundo.
Field Current Sensing – Shunt Rating (Detección de corriente de campo: régimen de derivación). En este
campo de ajuste se introduce el régimen de corriente máxima de la derivación de campo. (La salida
máxima de la derivación de campo debe ser 50 mV CC o 100 mV CC y es detectada por el DECS-400 a
través del Módulo de aislamiento de campo). Se puede ingresar un régimen de corriente de derivación de
1 A CC a 9999,0 A CC en incrementos de 0,1 A CC.
Field Voltage Isolation Transducer Input (Entrada del transductor de aislamiento de tensión de campo).
En este campo de ajuste se introduce la tensión nominal de campo. Las selecciones de ajustes
disponibles coinciden con las entradas de tensión del transductor de aislamiento de campo. Se pueden
seleccionar tensiones nominales de 63 V CC, 125 V CC, 250 V CC, 375 V CC o 625 V CC.
Transient Boost (Arranque transitorio)
NOTA
A partir de la entrada en vigencia de la versión de firmware 1.09, los ajustes
de tensión de arranque transitorio se basan en el punto de ajuste de tensión.
En todas las versiones de firmware anteriores, los ajustes de tensión de
arranque transitorio se basaban en la tensión nominal.
4-14 Software BESTCOMS™ del DECS-400 9369772990 Rev R
