5. La Figura A-24 muestra los ajustes de la ventana DECS Logic (Lógica de DECS) asociados a este
paso. Conecte Output 2 (salida 2) del Multiplexer 1 (multiplexor 1) en Layer 4 (capa 4) del búfer de
salida Output Relay #6 (relé de salida n.º 6). En la Tabla A-2, esta asociación se identifica como
"DESTINATION (DESTINO): OutputBuffer – Layer4.Mux1.Output2
 Relay Output6".

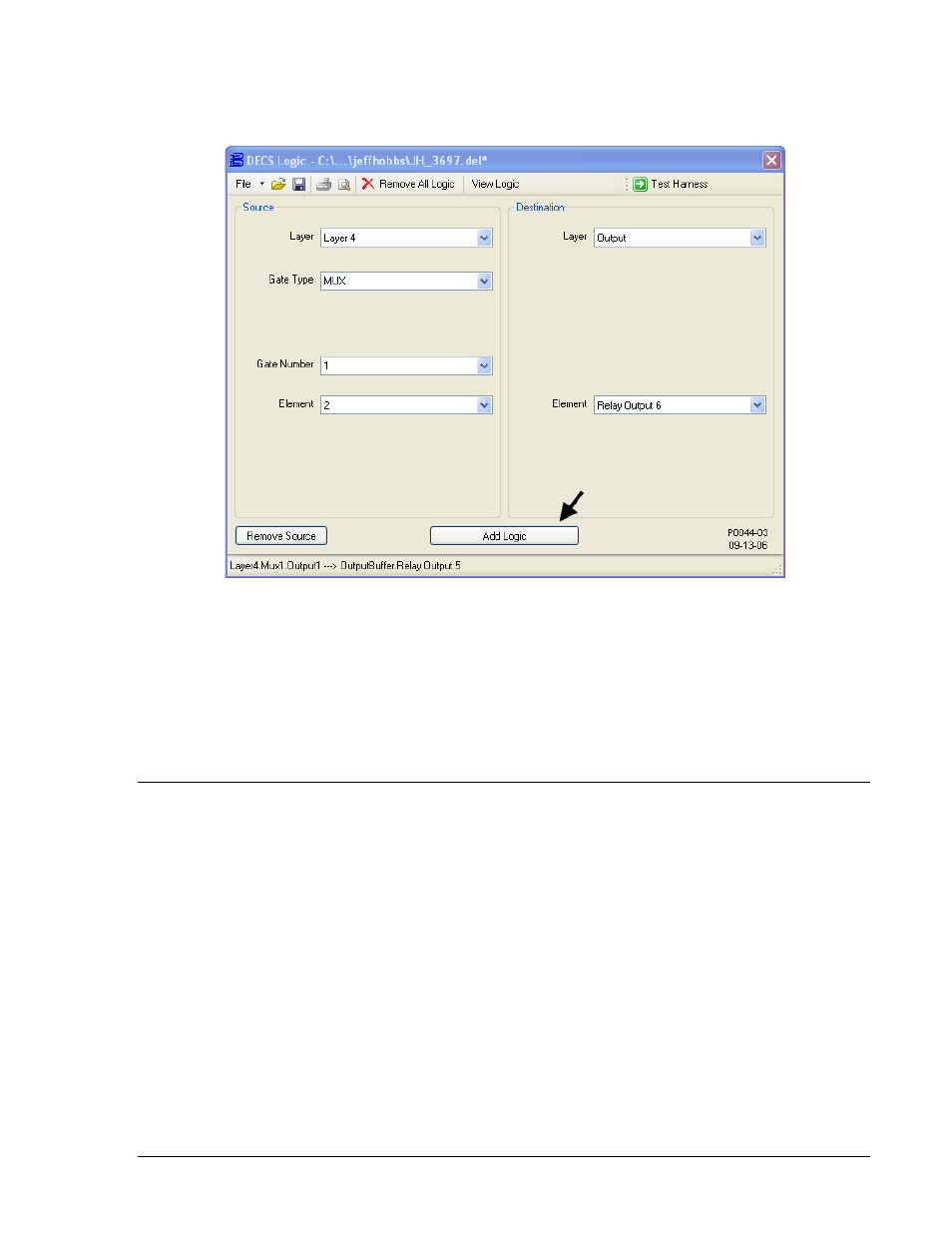

Figura A-24. Agregar OutputBuffer – Layer4.Mux1.Output2 ---> Relay Output6
Verificación y finalización del esquema de lógica modificado
Las modificaciones del esquema de lógica se pueden verificar revisando las asociaciones lógicas que se
visualizan en el DECS Logic Viewer (Visor de lógica DECS).
Si se desea, se pueden editar las etiquetas de salida de los relés (a las que se accede a través de la
pestaña I/O Status [Estado E/S] de la pantalla BESTCOMS Metering [Medición de BESTCOMS]) para
reflejar las funciones modificadas. Consulte la Sección 4 del software de BESTCOMS para obtener
información sobre cómo cambiar las asignaciones de las etiquetas de E/S..
LÓGICA PARA LA CONEXIÓN EN PARALELO DE UNA MÁQUINA COMPUESTA
Se proporcionan las siguientes instrucciones de modificación de la lógica para las aplicaciones en las
que el DECS-400 controlará una máquina compuesta. Estas instrucciones se pueden usar para modificar
cualquiera de los cuatro archivos de esquemas de lógica predeterminados: Single DECS-400 Without
PSS (DECS-400 simple sin PSS), Single DECS-400 With PSS (DECS-400 simple con PSS), Dual DECS-
400 Without PSS (DECS-400 doble sin PSS) o Dual DECS-400 With PSS (DECS-400 doble con PSS). Al
modificar alguno de los esquemas de lógica predeterminados, se fuerza al DECS-400 a funcionar
siempre en paralelo. Los ajustes Voltage matching (Igualación de tensión) y OEL (en línea y fuera de
línea) conmutan según el estado de la entrada del interruptor 3 (52b). Siga los pasos a continuación para
modificar la lógica del DECS-400 para conexiones en paralelo de máquinas compuestas.
1. Seleccione el esquema de lógica predeterminado que desea modificar. En BESTCOMS, haga clic en
File (Archivo), abra Default Scheme… (Esquema predeterminado) y haga clic en el botón con la
etiqueta del esquema de lógica deseado.
2. Ingrese a la ventana DECS Logic (Lógica de DECS) haciendo clic en el botón Logic (Lógica) en la
barra de herramientas BESTCOMS.
3. La Figura A-25 muestra los ajustes de la ventana DECS Logic (Lógica de DECS) asociados a este
paso. En la porción Source (Origen) de la ventana DECS Logic (Lógica de DECS):
a. Seleccione Layer 2 (Capa 2) del menú desplegable Layer (Capa).
9369772990 Rev R Lógica programable del DECS-400 A-47
