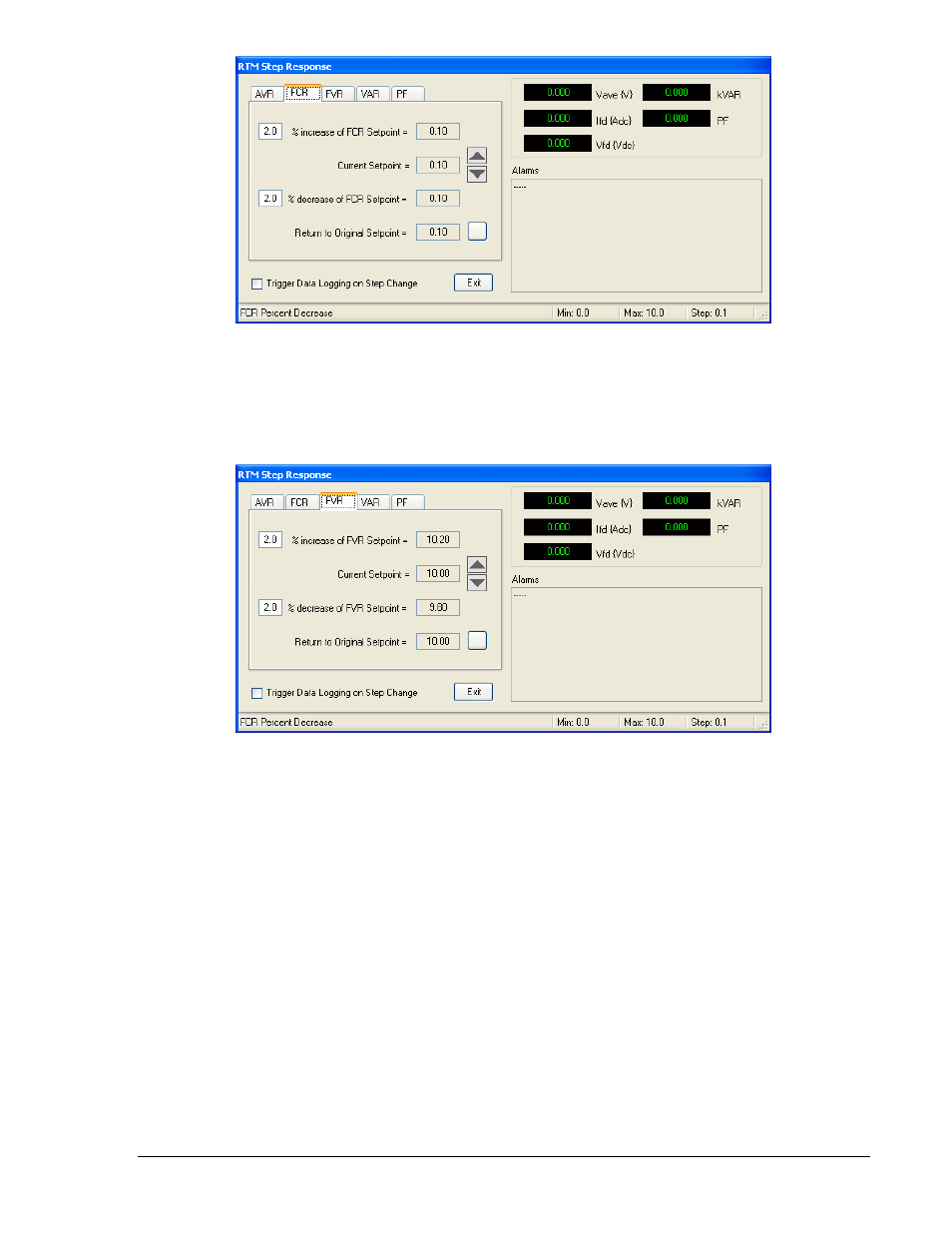

Figura 4-57. Pantalla Respuesta de paso de RTM, pestaña FCR
Una casilla de verificación permite habilitar el disparo de un registro de datos cuando se inicia un cambio
de paso.
Pestaña FVR
Las funciones de la pestaña FVR se muestran en la Figura 4-58 y se describen en los próximos párrafos.
Figura 4-58. Pantalla Respuesta de paso de RTM, pestaña FVR
La pestaña FVR de la pantalla RTM Step Response (Respuesta de paso de RTM) se utiliza para habilitar
los cambios de pasos que se aplicarán al punto de ajuste del FVR. Los cambios de pasos que aumentan
o disminuyen el punto de ajuste del FVR se pueden aplicar haciendo clic en el botón de aumento (flecha
hacia arriba) o disminución (flecha hacia abajo). Los campos de ajuste de cambio de paso (uno para
aumento y uno para disminución) se utilizan para establecer la variación porcentual del punto de ajuste
del FVR que tendrá lugar al hacer clic en el botón de aumento o disminución. Se puede ingresar un
ajuste de 0 % a 10 % en incrementos de 0,1 %. Los campos de punto de ajuste de solo lectura indican el
punto de ajuste actual y cuál será el correspondiente cuando se produzca un cambio de paso. Se
proporciona un botón para restituir el punto de ajuste del FVR al valor original que tenía antes de que se
solicitaran cambios de pasos. Este valor original corresponde al punto de ajuste del FVR ingresado en la
pestaña AVR/FCR/FVR de la pantalla BESTCOMS Settings (Ajustes de BESTCOMS), y se muestra en
un campo de solo lectura ubicado junto al botón.
Una casilla de verificación permite habilitar el disparo de un registro de datos cuando se inicia un cambio
de paso.
Pestaña VAR
Las funciones de la pestaña VAR se muestran en la Figura 4-59 y se describen en los próximos
párrafos.
La pestaña VAR de la pantalla RTM Step Response (Respuesta de paso de RTM) se utiliza para habilitar
los cambios de pasos que se aplicarán al punto de ajuste de kvar. Hay dos cambios de pasos disponibles
9369772990 Rev R Software BESTCOMS™ del DECS-400 4-75
