elevado. El generador está habilitado para funcionar indefinidamente en el nivel bajo del SCL. El intervalo
del ajuste Low SCL Level (Nivel bajo del SCL) es idéntico al intervalo del ajuste High SCL Level (Nivel
alto del SCL).
El SCL no responderá hasta que el ajuste SCL Initial Delay (Retardo inicial de SCL) se agote.
Limitador de sobreexcitación
El limitador de sobreexcitación (OEL) controla el nivel de corriente de campo suministrada por la
excitatriz estática y limita la corriente para evitar el sobrecalentamiento de campo. El OEL funciona en
todos los modos. A través de la lógica configurable por el usuario, el OEL se puede inhabilitar solo
cuando el DECS-400 funciona en el modo FCR. El DECS-400 anunciará una condición de
sobreexcitación pero no actúa para limitar el nivel de excitación.
Existen dos estilos de limitación de sobreexcitación disponibles en el DECS-400: punto sumador y
sustitución.
Summing Point OEL (OEL de punto sumador)
Hay dos grupos de ajustes del OEL de punto
sumador para la operación fuera de línea: un ajuste
de nivel alto y un ajuste de nivel bajo. La Figure 3-9
muestra la relación de los ajustes de nivel alto y
nivel bajo. El umbral de nivel alto del OEL fuera de
línea se determina mediante los ajustes Off-Line
High Level (Nivel alto fuera de línea) y Off-Line
High Time (Tiempo alto fuera de línea). Cuando el
nivel de excitación supera el ajuste High Level
(Nivel alto), el DECS-400 actúa para limitar la
excitación. Luego de que la duración del ajuste
High Time (Tiempo alto) se agota, el DECS-400
actúa para limitar la excitación según el ajuste Low
Level (Nivel bajo). El ajuste Off-Line High Level
(Nivel alto fuera de línea) posee un intervalo de
ajuste de 0 A CC a 11 999 A CC con incrementos
de 0,01 A CC. El ajuste Off-Line High Time (Tiempo
alto fuera de línea) posee un intervalo de ajuste de
0 segundo a 10 segundos con incrementos de
1 segundo. El umbral de nivel bajo del OEL se
determina mediante el ajuste Off-Line Low Level
(Nivel bajo fuera de línea), que sirve como un
anuncio para comunicar que la excitación fuera de
línea está en un nivel elevado. El generador está
habilitado para funcionar indefinidamente en el
ajuste de nivel bajo fuera de línea. El ajuste Off-
Line Low Level (Nivel bajo fuera de línea) posee un
intervalo de ajuste de 0 A CC a 11 999 A CC con
incrementos de 0,01 A CC.

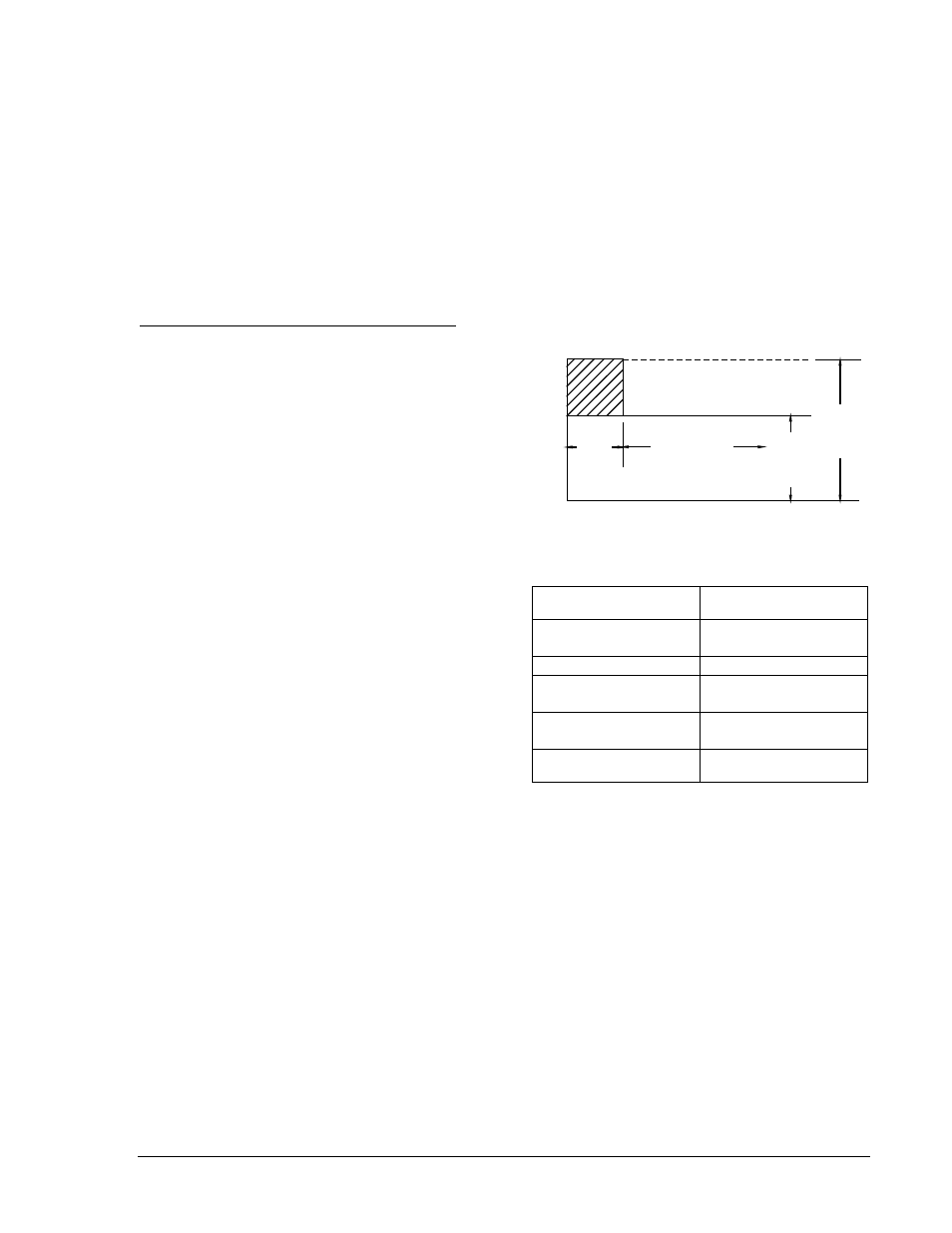

Figura 3-9. Limitación de sobreexcitación fuera
de línea de punto sumador
FIELD CURRENT CORRIENTE DE
CAMPO
High Current Time
0-10 sec Tiempo alto de corriente
0 s - 10 s
CONTINUOUS CONTINUO
Low Current Level
0-15 Adc Nivel bajo de corriente
0 A CC - 15 A CC
High Current Level
0-30 Adc Nivel alto de corriente
0 A CC - 30 A CC
TIME IN SECONDS TIEMPO EN
SEGUNDOS
Hay tres grupos de ajustes del OEL de punto sumador para la operación en línea: un ajuste de nivel alto,
un ajuste de nivel medio y un ajuste de nivel bajo. La Figura 3-10 muestra la relación de los ajustes de
nivel alto, medio y bajo. El umbral de OEL en línea de nivel alto se determina mediante los ajustes On-
Line High Level (Nivel alto en línea) y On-Line High Time (Tiempo alto en línea). El ajuste On-Line High
Level (Nivel alto en línea) posee un intervalo de ajuste de 0 A CC a 11 999 A CC con incrementos de
0,01 A CC. El ajuste On-Line High Time (Tiempo alto en línea) posee un intervalo de ajuste de 0 segundo
a 60 segundos con incrementos de 1 segundo. El umbral en línea de nivel medio se determina mediante
los ajustes On-Line Medium Level (Nivel medio en línea) y On-Line Medium Time (Tiempo medio en
línea). El ajuste On-Line Medium Level (Nivel medio en línea) posee un intervalo de ajuste de 0 A CC a
11 999 A CC con incrementos de 0,01 A CC. El ajuste On-Line Medium Time (Tiempo medio en línea)
posee un intervalo de ajuste de 0 segundo a 120 segundos con incrementos de 1 segundo. El umbral de
OEL en línea de nivel bajo se determina mediante el ajuste On-Line Low Level (Nivel bajo en línea), que
sirve como un anuncio para comunicar que la excitación en línea está en un nivel elevado. El generador
está habilitado para funcionar indefinidamente en el ajuste de nivel bajo en línea. El ajuste On-Line Low
Level (Nivel bajo en línea) posee un intervalo de ajuste de 0 A CC a 11 999 A CC con incrementos de
0,01 A CC.
