Basler Electric DECS-400 - Manual (Página 134)

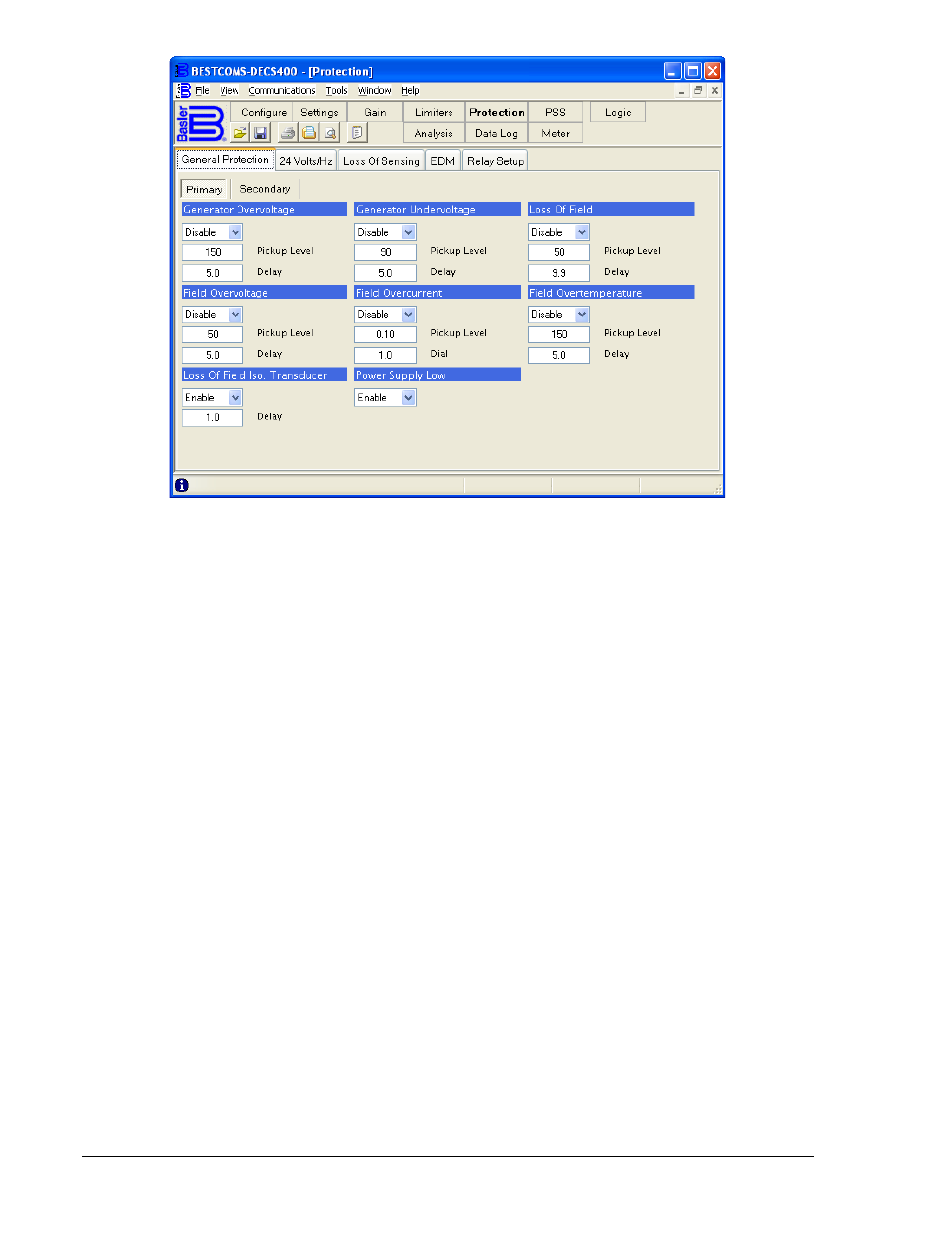

Figura 4-28. Pantalla Protección, pestaña Protección general
La pestaña General Protection (Protección general) posee dos grupos de ajustes: Primary (Primarios) y
Secondary (Secundarios). Los botones Primary (Primarios) y Secondary (Secundarios) se utilizan para
seleccionar los ajustes de protección que se emplean cuando el DECS-400 funciona como el DECS-400
primario o secundario en un sistema redundante.
Generator Overvoltage – Enable/Disable (Sobretensión del generador: habilitar/inhabilitar). Los ajustes
de nivel de activación y retardo de sobretensión del generador se habilitan e inhabilitan por medio de
este ajuste.
Generator Overvoltage – Pickup Level (Sobretensión del generador: nivel de activación). Este ajuste se
utiliza para configurar el punto de ajuste, en tensión primaria, para la protección de sobretensión del
generador. Se puede ingresar un ajuste de 0 V CA a 575 000 V CA en incrementos de 1 V CA.
Generator Overvoltage – Delay (Sobretensión del generador: retardo). Este ajuste se utiliza para
establecer el retardo de tiempo correspondiente a la función de protección de sobretensión del
generador. Se puede ingresar un ajuste de 0,1 segundos a 60,0 segundos en intervalos de 0,1 segundo.
Field Overvoltage – Enable/Disable (Sobretensión de campo: habilitar/inhabilitar). Los ajustes de nivel de
activación y retardo de sobretensión de campo se habilitan e inhabilitan por medio de este ajuste.
Field Overvoltage – Pickup Level (Sobretensión de campo: nivel de activación). Este ajuste se utiliza para
configurar el punto de ajuste correspondiente a la protección de sobretensión de campo. Se puede
ingresar un ajuste de 1 V C.C. a 2000 V C.C. en incrementos de 1 V C.C.
Field Overvoltage – Delay (Sobretensión de campo: retardo). Este ajuste se utiliza para establecer el
retardo de tiempo correspondiente a la función de protección de sobretensión de campo. Se puede
ingresar un ajuste de 0,2 segundos a 30,0 segundos en intervalos de 0,1 segundo.
Loss of Field Iso. Transducer – Enable/Disable (Pérdida del transductor de aislamiento de campo:
habilitar/inhabilitar). La protección de pérdida del transductor de aislamiento de campo se habilita e
inhabilita por medio de este ajuste.
Loss of Field Iso. Transducer – Delay (Pérdida del transductor de aislamiento de campo: retardo). Este
ajuste se utiliza para establecer el retardo de tiempo correspondiente a la protección de pérdida del
transductor de aislamiento de campo. Se puede ingresar un ajuste de 0 segundos a 9,9 segundos en
incrementos de 0,1 segundo.
Generator Undervoltage – Enable/Disable (Subtensión del generador: habilitar/inhabilitar). Los ajustes de
nivel de activación y retardo de subtensión del generador se habilitan e inhabilitan por medio de este
ajuste.
4-36 Software BESTCOMS™ del DECS-400 9369772990 Rev R
