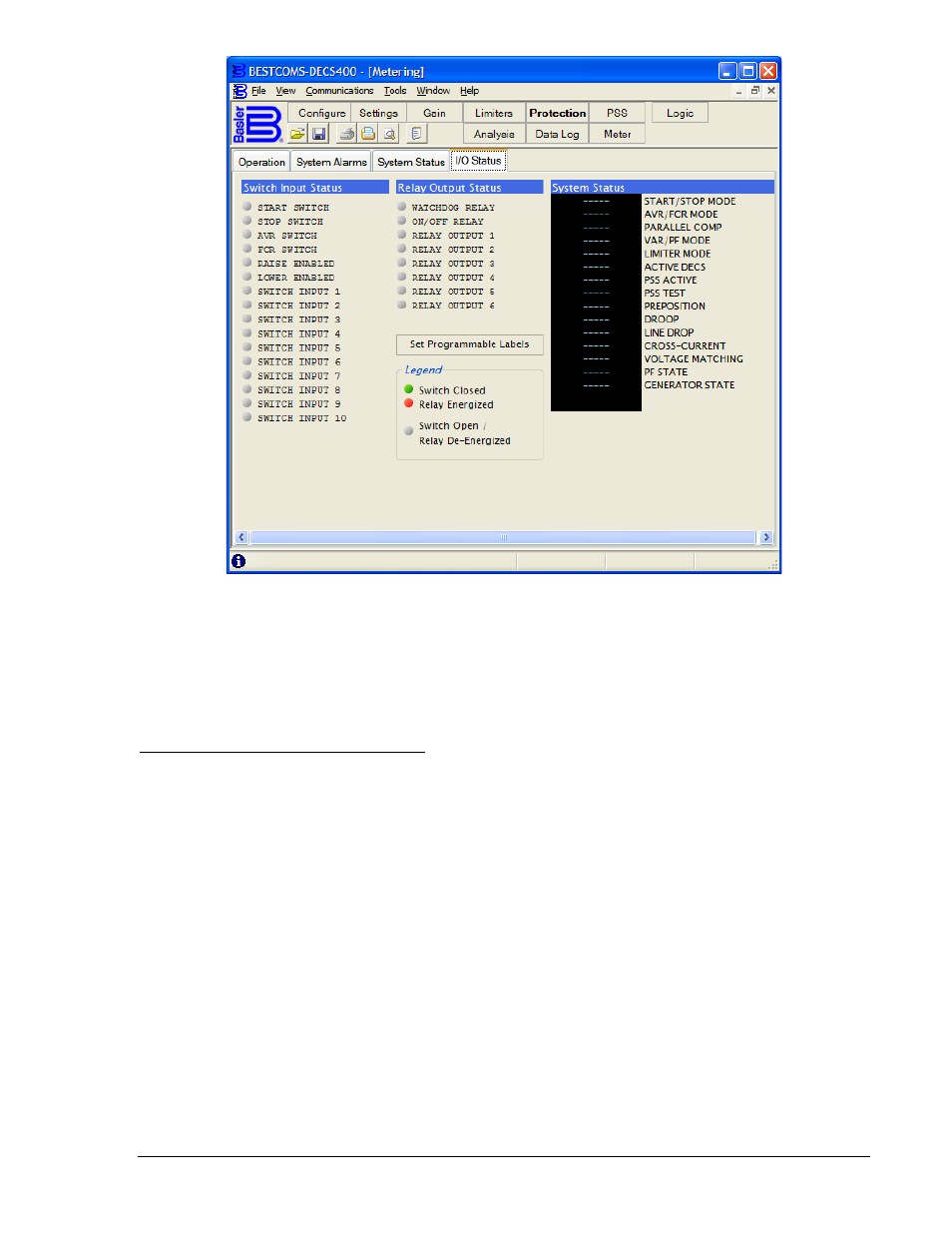

Figura 4-44. Pantalla Medición, pestaña Estado de E/S
Data Log (Registro de datos)
La pantalla Data Log (Registro de datos) consta de cinco pestañas: Log Setup (Configuración del
registro), Logic Triggers (Disparadores lógicos), Mode Triggers (Disparadores de modo), Level
Triggers/Log Selection (Disparadores de nivel/selección de registro) y Trending (Tendencias). Haga clic
en el botón Data Log (Registro de datos) de la barra de herramientas para visualizar la pantalla Data Log
(Registro de datos).
Log Setup (Configuración del registro)
Los parámetros y controles de la pestaña Log Setup (Configuración del registro) se muestran en la
Figura 4-45 y se describen en los próximos párrafos.
Data Log Setup – Data Logging Enabled (Configuración del registro de datos: registro de datos
habilitado). Este ajuste se utiliza para habilitar e inhabilitar el registro de datos.
Data Log Setup – Pre-Trigger Points (Configuración del registro de datos: puntos de predisparo). Este
ajuste se utiliza para seleccionar la cantidad de puntos de datos que se grabarán antes de que se
dispare un registro de datos. Se puede ingresar un valor de 0 a 599 en incrementos de 1.
Data Log Setup – Pre-Trigger Duration (sec) (Configuración del registro de datos: duración del predisparo
[seg.]). Este campo de solo lectura muestra el tiempo durante el que se grabarán los puntos de datos de
predisparo. El valor visualizado depende de los ajustes de los campos Pre-Trigger Points (Puntos de
predisparo) y Sample Interval (Intervalo de muestreo).
Data Log Setup – Post-Trigger Points (Configuración del registro de datos: puntos de posdisparo). Este
campo de solo lectura muestra la cantidad de puntos de datos que se grabarán después de que se
dispare un registro de datos. El valor visualizado depende de los ajustes de los campos Pre-Trigger
Points (Puntos de predisparo) y Sample Interval (Intervalo de muestreo).
Data Log Setup – Post-Trigger Duration (sec) (Configuración del registro de datos: duración del
posdisparo [seg.]). Este campo de solo lectura muestra el tiempo durante el que se grabarán los puntos
de datos de posdisparo. El valor visualizado depende de los ajustes de los campos Pre-Trigger Points
(Puntos de predisparo) y Sample Interval (Intervalo de muestreo).
9369772990 Rev R Software BESTCOMS™ del DECS-400 4-53
