Compensación de corriente cruzada

El modo de compensación de corriente cruzada (diferencial reactiva) permite que dos o más generadores
conectados en paralelo compartan una carga común. La Figura

5-7 ilustra un esquema de compensación

para dos generadores conectados en paralelo. Cada generador está controlado por un sistema DECS-
400 que utiliza la entrada de compensación de corriente cruzada (CCCT) para detectar la corriente del
generador. Las resistencias que se muestran en la Tabla

5-5 se utilizan para establecer la carga. Su

valor se puede ajustar para adecuarse a la aplicación. Asegúrese de que el régimen de potencia de las
resistencias sea adecuado para la instalación.

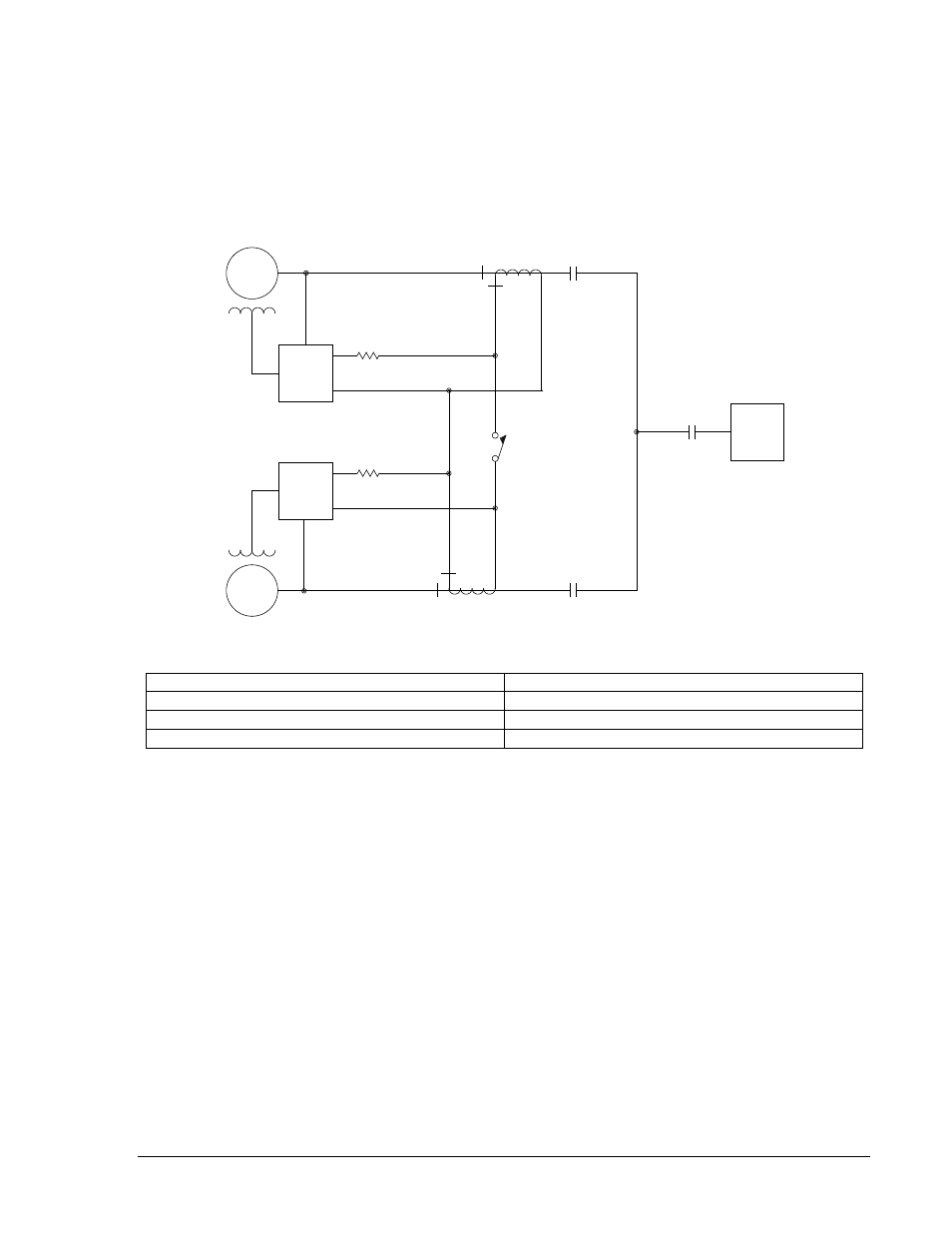

Figura 5-7. Conexiones para compensación de corriente cruzada (diferencial reactiva)

GEN 1

GEN 1

CCC ENABLE CONTACT

CONTACTO CCC HABILITADO

LOAD

CARGA

GEN 2

GEN 2

Interconexiones típicas

Las figuras 5-8 y 5-9 ilustran interconexiones típicas para una unidad DECS-400 utilizada en un sistema
de excitación con un chasis rectificador (forzado negativo) SSE-N de Basler . La Figura

5-8 muestra las

conexiones de CA y la Figura

5-9 muestra las conexiones de CC. Las siguientes notas se aplican a las

figuras 5-8 y 5-9.

1. El interruptor es un contacto momentáneo. Debe haber un interbloqueo tal que no se pueda cerrar

ambos contactos en forma simultánea.

2. La excitatriz no debe estar en modo de detención cuando el generador esté conectado al bus. La

excitatriz no debe estar en la condición de arranque a menos que el generador esté a velocidad de
régimen y pueda tener lugar la aceleración.

3. Se requiere un módulo de activación de interfaz (IFM-150) para los sistemas SSE-N. Consulte el

manual de instrucciones de IFM-150 para obtener detalles específicos de la interconexión.

4. Es necesario un solo TC para aplicaciones de regulador de tensión. Son necesarios dos TC como

mínimo para aplicaciones de PSS.

5. Para la interconexión de chasis rectificador, consulte el manual de instrucciones para el chasis

rectificador específico.

GEN 1

GEN 2

A7

A8

DECS-400

A7

A8

2.0

2.0

CT

CT

LOAD

CCC
ENABLE
CONTACT

09-28-04

P0025-20

DECS-400

9369772990 Rev R

Instalación del sistema DECS-400

5-13
