(Figura 4-2) y haga clic en el botón Connect (Conectar). Cuando aparezca la ventana Password
(Contraseña) (Figura 4-3), escriba la contraseña correspondiente. (El DECS-400 se entrega con una
contraseña decs4). Cuando se recibe la contraseña correcta, BESTCOMS ajusta sus parámetros de
comunicación (baudios, paridad, etc.) automáticamente para que coincidan con los del DECS-400.
Luego, BESTCOMS lee y muestra todos los ajustes del DECS-400.

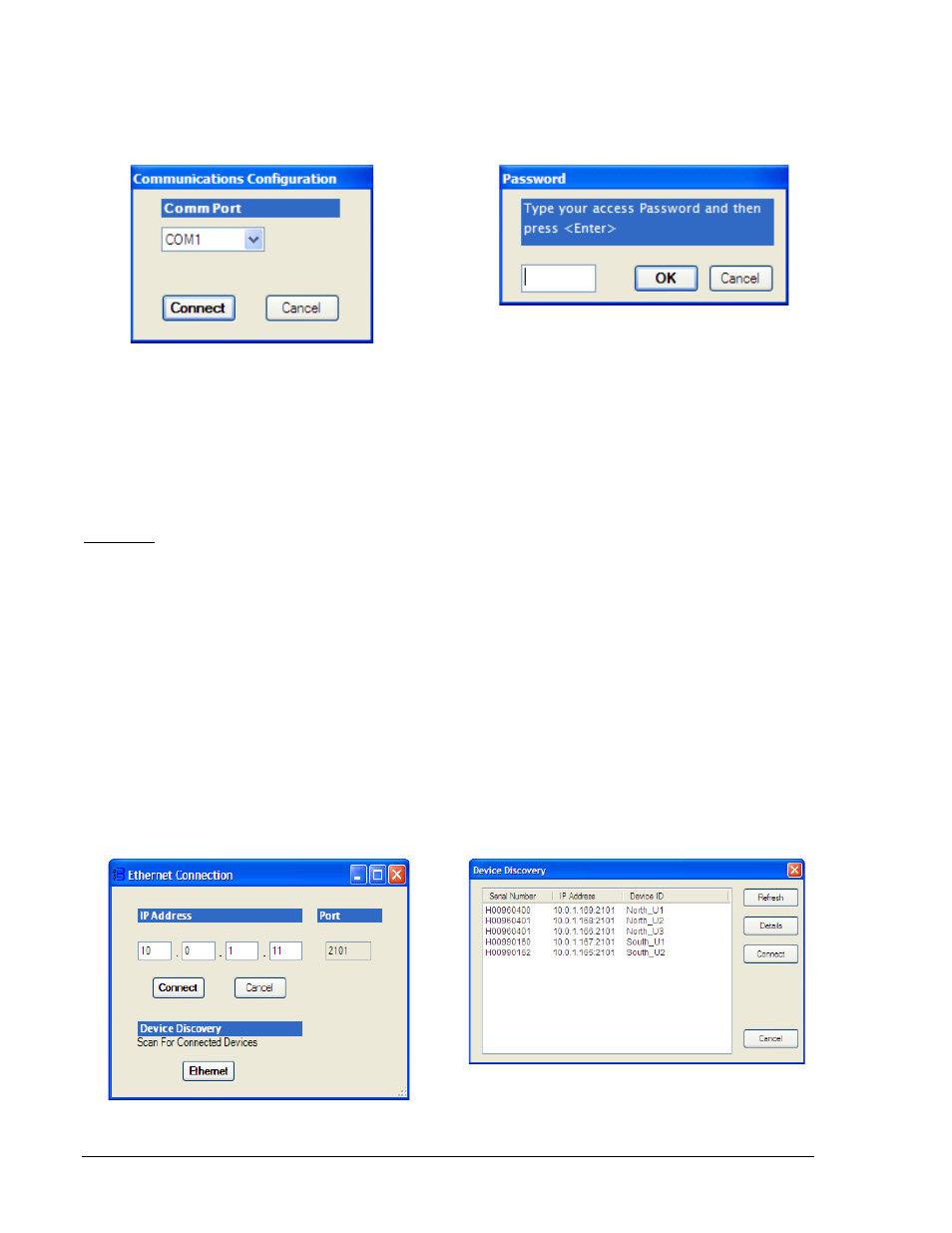

Figura 4-2. Selección del puerto
RS-232 de la PC
Figura 4-3. Escritura de contraseña de
BESTCOMS
Comunicación vía puerto Ethernet
El conector hembra RJ-45 del panel trasero (Com 3) del DECS-400 permite que este se comunique a
través de una red Ethernet 10BASE-T con una PC provista de un adaptador Ethernet y donde funcione
BESTCOMS. Com 3 emplea el protocolo de control de transmisión/protocolo de Internet (Transmission
Control Protocol/Internet Protocol, TCP/IP) para encapsular los mensajes de Modbus. Es posible
establecer un máximo de cuatro conexiones Modbus TCP/IP simultáneamente con el DECS-400.
Conexión
BESTCOMS puede conectarse a un DECS-400 conectado en red utilizando uno de los siguientes dos
métodos. Si se conoce la dirección IP fija del DECS-400, se la puede escribir directamente. O bien, se
puede utilizar la función Device Discovery (Identificación de dispositivos) de BESTCOMS para identificar
y conectarse a cualquier DECS-400 conectado en red a través de los adaptadores de Ethernet de su PC.
Para cualquiera de los dos métodos, haga clic en Communications (Comunicaciones) en la barra de
menús, deslice el puntero del ratón hacia Connect (Conectar) y luego seleccione Ethernet en el menú.
Se visualizará la ventana Ethernet Connection (Conexión Ethernet) que se muestra en la Figura 4-4. Si
se conoce la dirección IP de un DECS-400 conectado en red, se completan los cuatro campos de
dirección y se hace clic en el botón Connect (Conectar). Una vez que se escribe la contraseña
correspondiente del DECS-400 en la ventana Password (Contraseña) (Figura 4-3), se iniciará la
comunicación. La función Device Discovery (Identificación de dispositivos) de BESTCOMS se ejecuta
haciendo clic en el botón Ethernet. Esta función escanea las redes conectadas, identifica los
controladores DECS-400 encontrados y los ordena por número de serie, dirección IP e ID de dispositivo
(Figura 4-5). Luego se debe seleccionar el DECS-400 deseado y hacer clic en el botón Connect
(Conectar). Una vez que se escribe la contraseña correspondiente del DECS-400 en la ventana
Password (Contraseña) (Figura 4-3), se iniciará la comunicación.
Figura 4-4. Ventana Conexión Ethernet
Figura 4-5. Resultados de la función de
identificación de dispositivos
4-4 Software BESTCOMS™ del DECS-400 9369772990 Rev R
