La pestaña AVR de la pantalla RTM Step Response (Respuesta de paso de RTM) se utiliza para habilitar
los cambios de pasos que se aplicarán al punto de ajuste del AVR. Los cambios de pasos que aumentan
o disminuyen el punto de ajuste del AVR se pueden aplicar haciendo clic en el botón de aumento (flecha
hacia arriba) o disminución (flecha hacia abajo). Los campos de ajuste de cambio de paso (uno para
aumento y uno para disminución) se utilizan para establecer la variación porcentual del punto de ajuste
del AVR que tiene lugar cuando se hace clic en el botón de aumento o disminución. Se puede ingresar
un ajuste de 0 % a 10 % en incrementos de 0,1 %. Un campo de punto de ajuste de solo lectura indica el
punto de ajuste actual y cuál será el correspondiente cuando se produzca un cambio de paso. Se
proporciona un botón para restituir el punto de ajuste del AVR al valor original que tenía antes de que se
solicitaran cambios de pasos. Este valor original corresponde al punto de ajuste del AVR ingresado en la
pestaña AVR/FCR/FVR de la pantalla BESTCOMS Settings (Ajustes de BESTCOMS) y se muestra en un
campo de solo lectura ubicado junto al botón.
Una casilla de verificación permite habilitar el disparo de un registro de datos cuando se inicia un cambio
de paso.

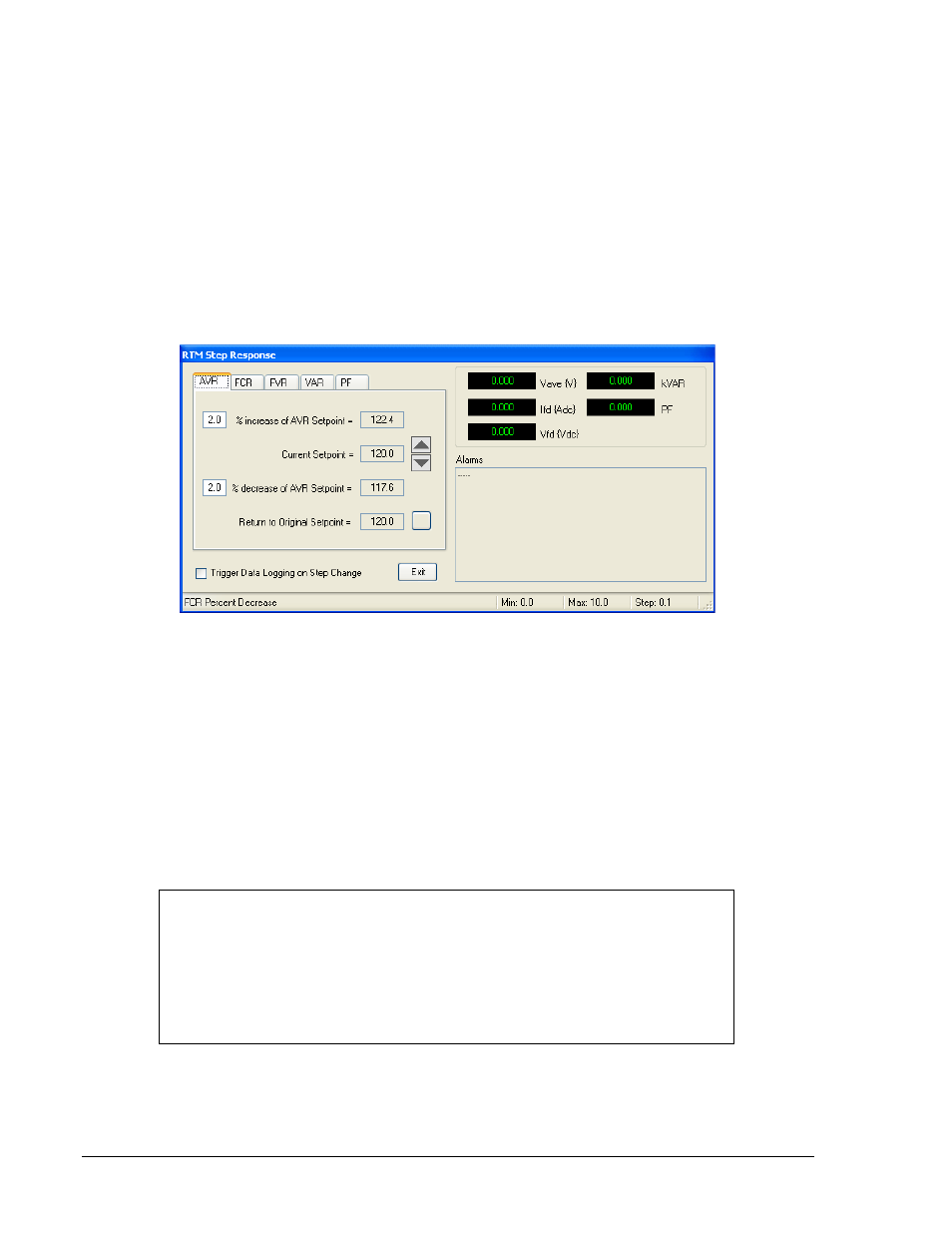

Figura 4-56. Pantalla Respuesta de paso de RTM, pestaña AVR
Pestaña FCR
Las funciones de la pestaña FCR se muestran en la Figura 4-57 y se describen en los próximos
párrafos.
La pestaña FCR de la pantalla RTM Step Response (Respuesta de paso de RTM) se utiliza para habilitar
los cambios de pasos que se aplicarán al punto de ajuste del FCR. Los cambios de pasos que aumentan
o disminuyen el punto de ajuste del FCR se pueden aplicar haciendo clic en el botón de aumento (flecha
hacia arriba) o disminución (flecha hacia abajo). Los campos de ajuste de cambio de paso (uno para
aumento y uno para disminución) se utilizan para establecer la variación porcentual del punto de ajuste
del FCR que se producirá al hacer clic en el botón de aumento o disminución. Se puede ingresar un
ajuste de 0 % a 10 % en incrementos de 0,1 %. Un campo de ajuste de solo lectura indica el punto de
ajuste actual y cuál será el correspondiente cuando se produzca un cambio de paso. Se proporciona un
botón para restituir el punto de ajuste del FCR al valor original que tenía antes de que se solicitaran
cambios de pasos. Este valor original corresponde al punto de ajuste del FCR ingresado en la pestaña
AVR/FCR/FVR de la pantalla BESTCOMS Settings (Ajustes de BESTCOMS), y se muestra en un campo
de solo lectura ubicado junto al botón.
NOTA
Si hay un registro en curso, no se puede disparar otro registro.
Las características de respuesta visualizadas en la pantalla RTM Step Response
(Respuesta de paso de RTM) no se actualizan de manera automática cuando el
modo operativo del DECS-400 se conmuta de manera externa. La pantalla RTM
Step Response (Respuesta de paso de RTM) se debe actualizar manualmente
saliendo de la pantalla y volviendo a abrirla.
4-74 Software BESTCOMS™ del DECS-400 9369772990 Rev R
