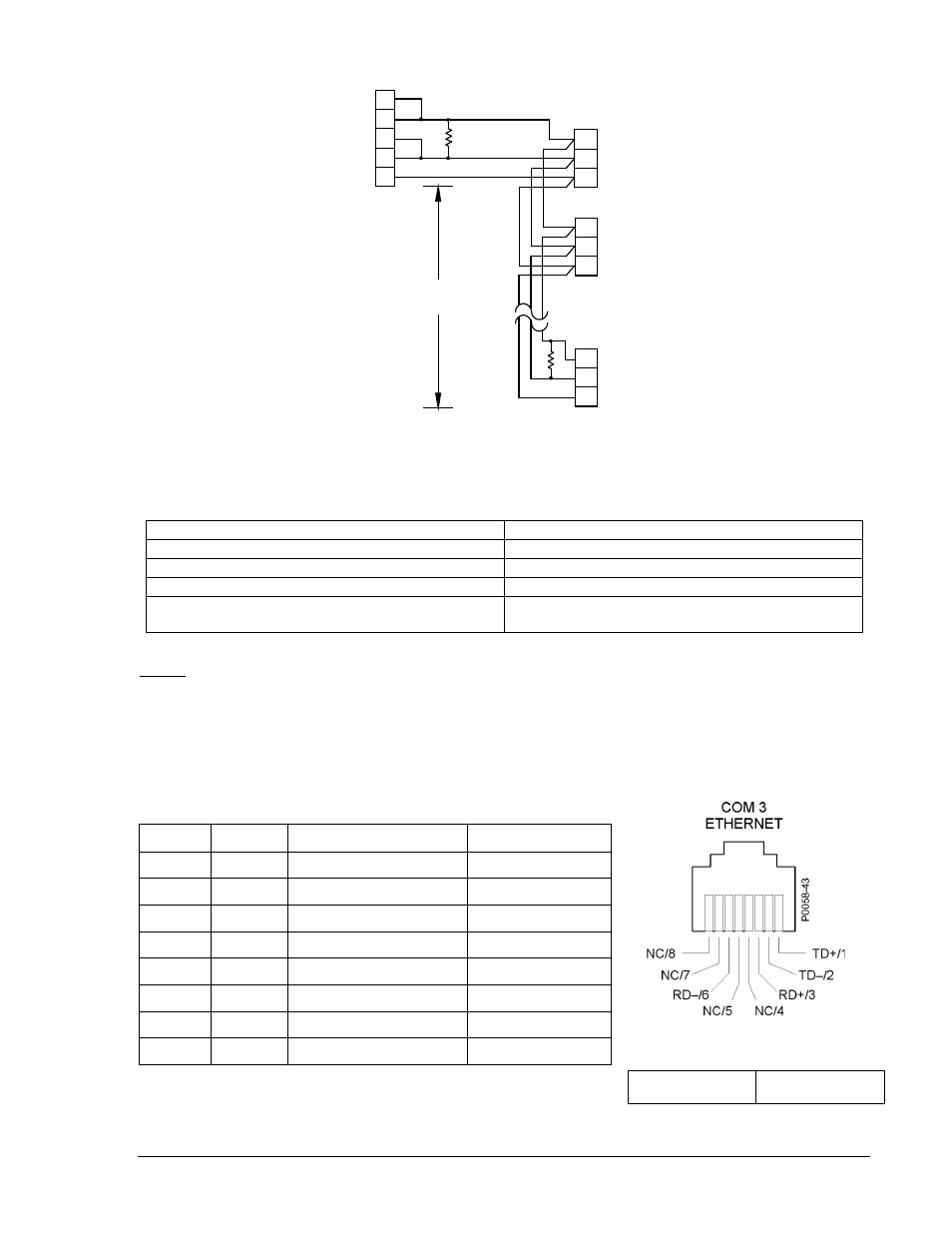

Figura 5-12. Conexiones de DECS-400 a RS-485 DB-37
To RS-422/RS-485 DB-37 Female A hembra RS-422/RS-485 DB-37
4000 (1219 m) maximum 4000 (1219 m) máximo
To DECS-400 Com 2 A Com 2 en DECS-400
DECS-400 Com 2 Com 2 en DECS-400
R1 = Optional terminating resistor (120 ohms
typ.) R
1
= Resistencia terminal opcional (120 ohmios
tip.)
Com 3
Com 3 se utiliza para la comunicación de red Ethernet 10BASE-T. El conector hembra Com 3 acepta un
enchufe macho RJ-45 de ocho patillas conectado a conductores de cobre categoría 5 de par trenzado sin
blindaje. La longitud del conductor, por segmento, no puede superar los 100 metros o los 328 pies. Com
3 tiene una tasa máxima de transferencia de datos de 10 megabits por segundo. Las asignaciones de
patillas/definiciones para el conector Com 3 se enumeran en la Tabla 5-13 y se ilustran en la Figura 5-13.
Tabla 5-13. Definiciones de patillas del conector Com 3
Patilla Señal Función Dirección
1 TD+ Datos de transmisión + Desde DECS-400
2 TD– Datos de transmisión – Desde DECS-400
3 RD+ Datos de recepción + Hacia DECS-400
4 No se utiliza
5 No se utiliza
6 RD– Datos de recepción - Hacia DECS-400
7 No se utiliza
8 No se utiliza
Figura 5-13. Asignaciones de
las patillas de Com 3
COM 3
ETHERNET ETHERNET
COM 3
P
0026-
01
10-
01-
04
22
6
4
D9
To DECS-400
Com 2
To RS-422/RS-485
DB-37 Female
19
24
4000' (1219 m)
maximum
DECS-400
Com 2
R
t
t
R
R
t
= Optional terminating
resistor (120 ohms typ.)
A2
B2
C2
D10
D11
D9
DECS-400
Com 2
A2
B2
C2
D10
D11
D9
DECS-400
Com 2
A2
B2
C2
D10
D11
9369772990 Rev R Instalación del sistema DECS-400 5-21
