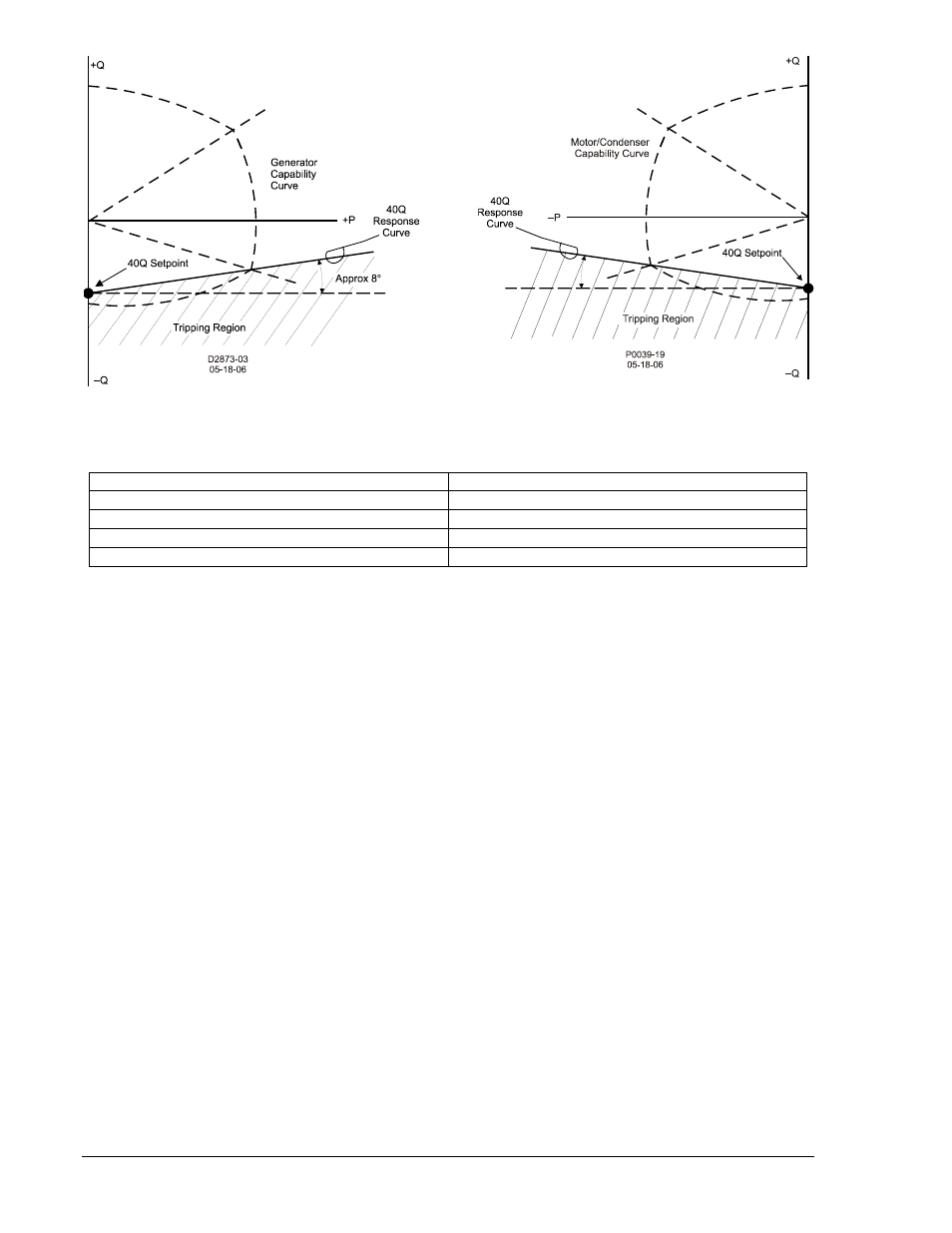

Figura 3-4. Curva de capacidad del generador
Versus respuesta de 40Q
Figura 3-5. Curva de capacidad del motor
Versus respuesta de 40Q
Generator Capacity Curve Curva de capacidad del generador
40Q Setpoint Punto de ajuste de 40Q
40Q Response Curve Curva de respuesta de 40Q
Approx 8° Aprox. 8°
Tripping Region Región de disparo
Sobretemperatura de campo
Una sobretemperatura de campo se anuncia cuando la temperatura de campo supera el ajuste Field
Overtemperature Pickup Level (Nivel de activación de sobretemperatura de campo) durante el tiempo
establecido en el ajuste Field Overtemperature Delay (Retardo de sobretemperatura de campo). El ajuste
Pickup Level (Nivel de activación) se puede configurar de 0 °C a 572
°C en incrementos de 1 °C. El
ajuste Delay (Retardo) se puede configurar de 0,1 segundos a 60 segundos en incrementos de
0,1 segundo. El DECS-400 calcula la temperatura de campo basada en la resistencia de campo principal
del generador, la temperatura ambiente de campo y la caída de tensión en las escobillas de campo
principal del generador. La protección de sobretemperatura de campo está destinada a aplicaciones de
excitatriz estática que suministran un campo principal del generador o para aplicaciones de excitatriz
giratoria donde se mide la tensión y corriente de campo en los anillos deslizantes y la derivación de
corriente de campo principal en la excitatriz giratoria de tipo escobilla.
Voltios por hercio (24)
Una protección de voltios por hercio se anuncia si la relación de tensión por unidad y hercio por unidad
(voltios/hercio) supera uno de los ajustes Volts per Hertz Pickup Level (Nivel de activación de voltios por
hercio) durante una cantidad definida de tiempo. Si se supera este nivel, la temporización continuará
hasta que la relación de voltios por hercios caiga por debajo de la relación de desactivación (95 %). La
protección de voltios por hercio también protege contra otras posibles condiciones perjudiciales del
sistema como un cambio en la tensión del sistema y condiciones de frecuencia reducida que pueden
superar la capacidad de excitación del sistema.
Varios ajustes de voltios por hercio permiten que el DECS-400 brinde una protección flexible contra la
sobreexcitación del generador y del transformador elevador del generador. Se proporciona una
característica de temporización cuadrática inversa a través del ajuste 24 Volts/Hertz Pickup Setpoint
(Punto de ajuste de activación de 24 voltios/hercio) y 24 Volts/Hertz Pickup Time Dial (Dial de tiempo de
activación de 24 voltios/hercio). Estos ajustes permiten que el DECS-400 se aproxime a la característica
de calentamiento del generador y del transformador elevador del generador durante la sobreexcitación.
El punto de ajuste de activación posee un intervalo de ajuste por unidad de 0,5 a 6,0 con incrementos de
0,01. En el campo Pickup Time Dial (Dial de tiempo de activación) se puede ingresar un ajuste de 0 a 9,9
en incrementos de 0,1. Se proporciona una característica de restablecimiento lineal a través del ajuste 24
3-16
Descripción funcional del DECS-400 9369772990 Rev R
