b. Seleccione MUX (multiplexor) como Gate Type (Tipo de compuerta).
c. Seleccione 1 como Gate Number (N.º de compuerta)
d. Seleccione 2 como Element (Elemento).
e. Haga clic en el botón Remove Source (Eliminar origen).

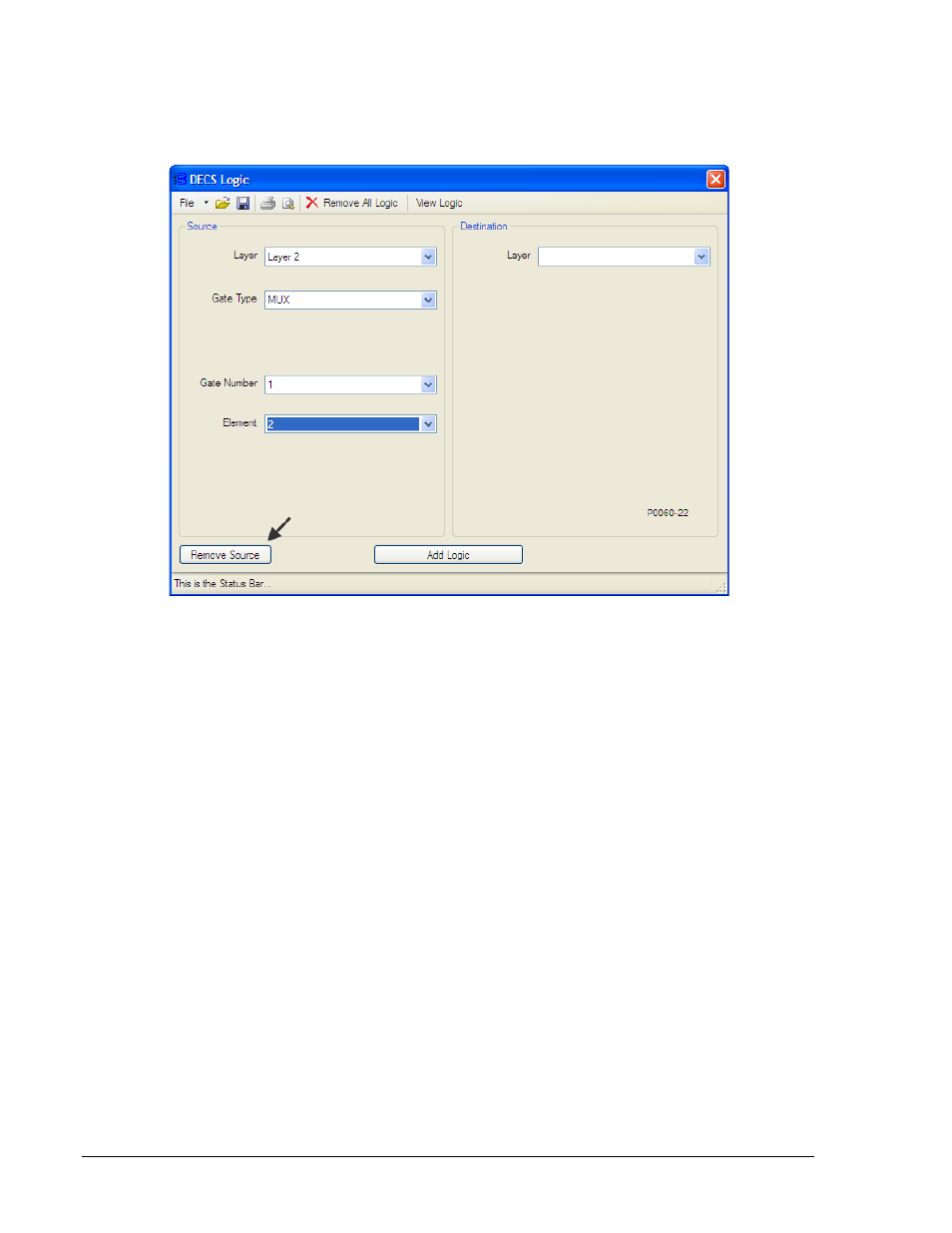

Figura A-25. Desconectar Layer 2 Multiplexor 1, Output 2
La Figura A-26 muestra los ajustes de la ventana DECS Logic (Lógica de DECS) asociados a este paso.
f. En Source (Origen), seleccione Input (Entrada) como Layer (Capa).
g. En Source (Origen), seleccione Fixed Logic TRUE #10 (Lógica fija VERDADERA n.º 10) como
Element (Elemento).
h. En Source (Origen), seleccione Output (Salida) como Layer (Capa).
i. En Destination (Destino), seleccione Parallel (Paralelo) como Element (Elemento).
j. Haga clic en el botón Add Logic (Agregar lógica).
A-48 Lógica programable del DECS-400 9369772990 Rev R
