Modo FCR
Las pruebas iniciales deben ser en el modo Manual (FCR) con mínima generación de tensión.
• Coloque la unidad DECS-400 en modo FCR. ...................................................................... _________
• Coloque el interruptor de arranque/detención en la posición Start (Arranque). ................... _________
• La tensión del generador debe incrementarse hasta el porcentaje de la tensión
nominal. (En un paso anterior, el punto de ajuste del FCR se estableció en 20 % de la
corriente de campo de la excitatriz). ..................................................................................... _________
• Aumente la corriente de campo de la excitatriz a 75 % del valor nominal. .......................... _________
• La tensión del generador debe incrementarse hasta el porcentaje de la tensión
nominal. ................................................................................................................................. _________
• Controle la tensión de campo con un osciloscopio para verificar que la salida sea
correcta. (Vea la forma de onda del circuito de activación de equilibrio de corriente de
la Figura 6-4). ........................................................................................................................ _________

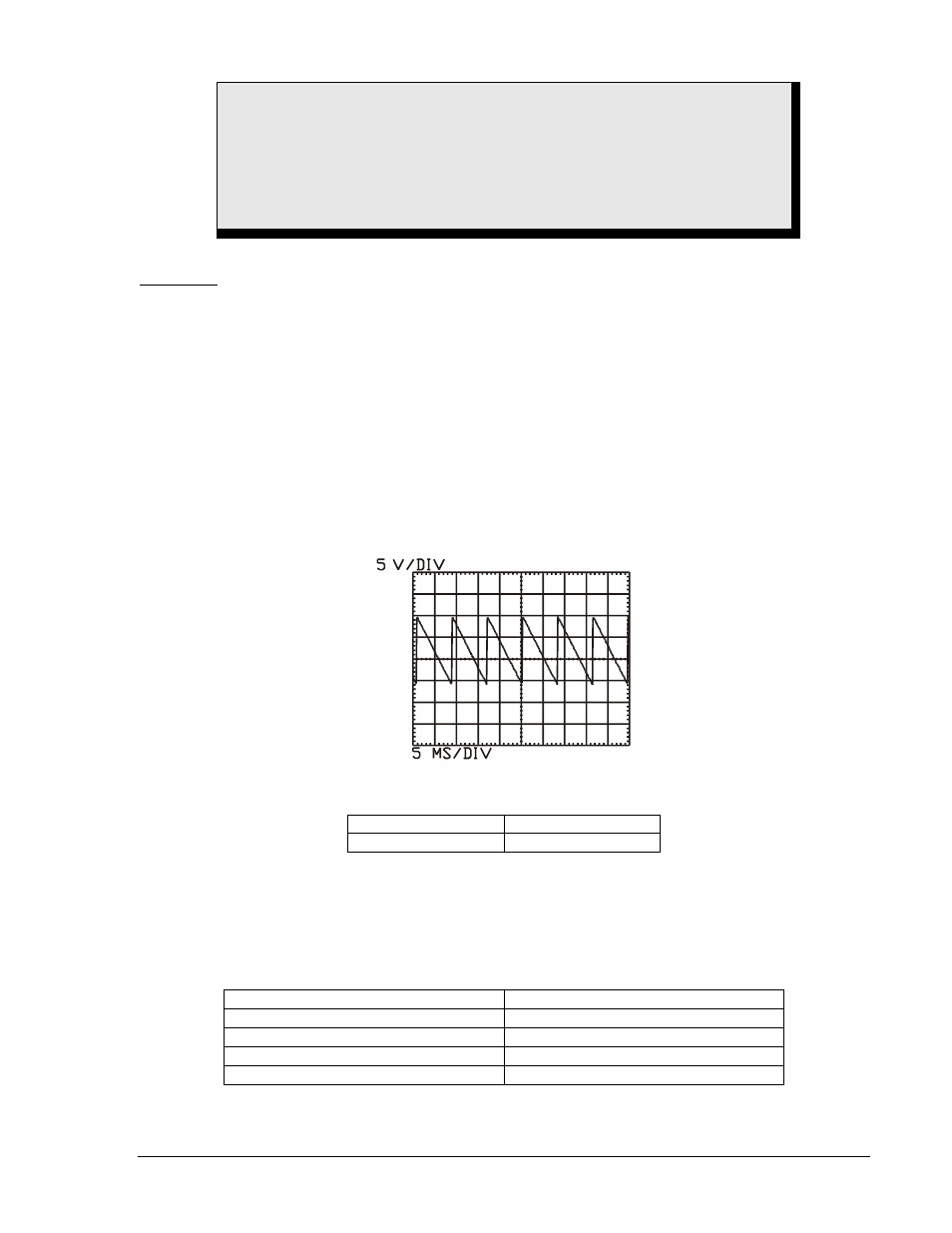

Figura 6-4. Forma de onda de la salida de tensión de campo
5 V/DIV 5 V/DIV
5 MS/DIV 5 MS/DIV
• Mida las tensiones correctas en las entradas de detección de tensión (E1, E2, E3). .......... _________
• Mida las tensiones secundarias de PPT. (Consulte la Tabla 6-2 para conocer las
tensiones secundarias correctas en la salida del transformador).
Tabla 6-2. Tensiones secundarias de PPT
Tensión de CC del rectificador Tensión secundaria de CA de PPT
63 80
125 160
250 360
375 480
• Con el control de aumento/disminución, aumente la tensión en bornes en forma
incremental hasta la tensión nominal. ................................................................................... _________
ADVERTENCIA
En los siguientes pasos se utiliza corriente de centelleo de campo. Si bien la
turbina no está en movimiento, podrían producirse graves lesiones a raíz de la
alta tensión inducida por el estator. Verifique que no haya personal cerca de la
máquina antes de realizar los siguientes pasos. Para garantizar la seguridad, se
pueden quitar los fusibles de centelleo de campo y solo controlar las
capacidades de arranque/detención de la unidad.
9369772990 Rev R Puesta en servicio del sistema DECS-400 6-5
