Las etapas del filtro de disminución de frecuencia son controladas a través de los ajustes de constantes
de tiempo Tw1 y Tw2. Cada ajuste de constante de tiempo posee un intervalo de ajuste de 1 segundo a
20 segundos con incrementos de 0,01 segundo. Los ajustes Tw1 y Tw2 se encuentran en la ficha
Parameters (Parámetros) de la pantalla PSS de BESTCOMS.
El filtro de paso bajo de la señal de desviación de velocidad se puede habilitar o inhabilitar a través del
interruptor de software SSW 0. Este interruptor se encuentra en la ficha Control de la pantalla PSS de
BESTCOMS. La constante de tiempo del filtro de paso bajo se determina mediante el ajuste Tl1 que
posee un intervalo de ajuste de 0 segundo a 0,2 segundos con incrementos de 0,01 segundo. El ajuste
TI1 se encuentra en la ficha Parameters (Parámetros) de la pantalla PSS de BESTCOMS.
La Figura 3-16 muestra los bloques funcionales de transferencia de filtro de paso alto y paso bajo en la
forma de dominio de frecuencia. (La letra s se utiliza para representar la frecuencia compleja o el
operador laplaciano).

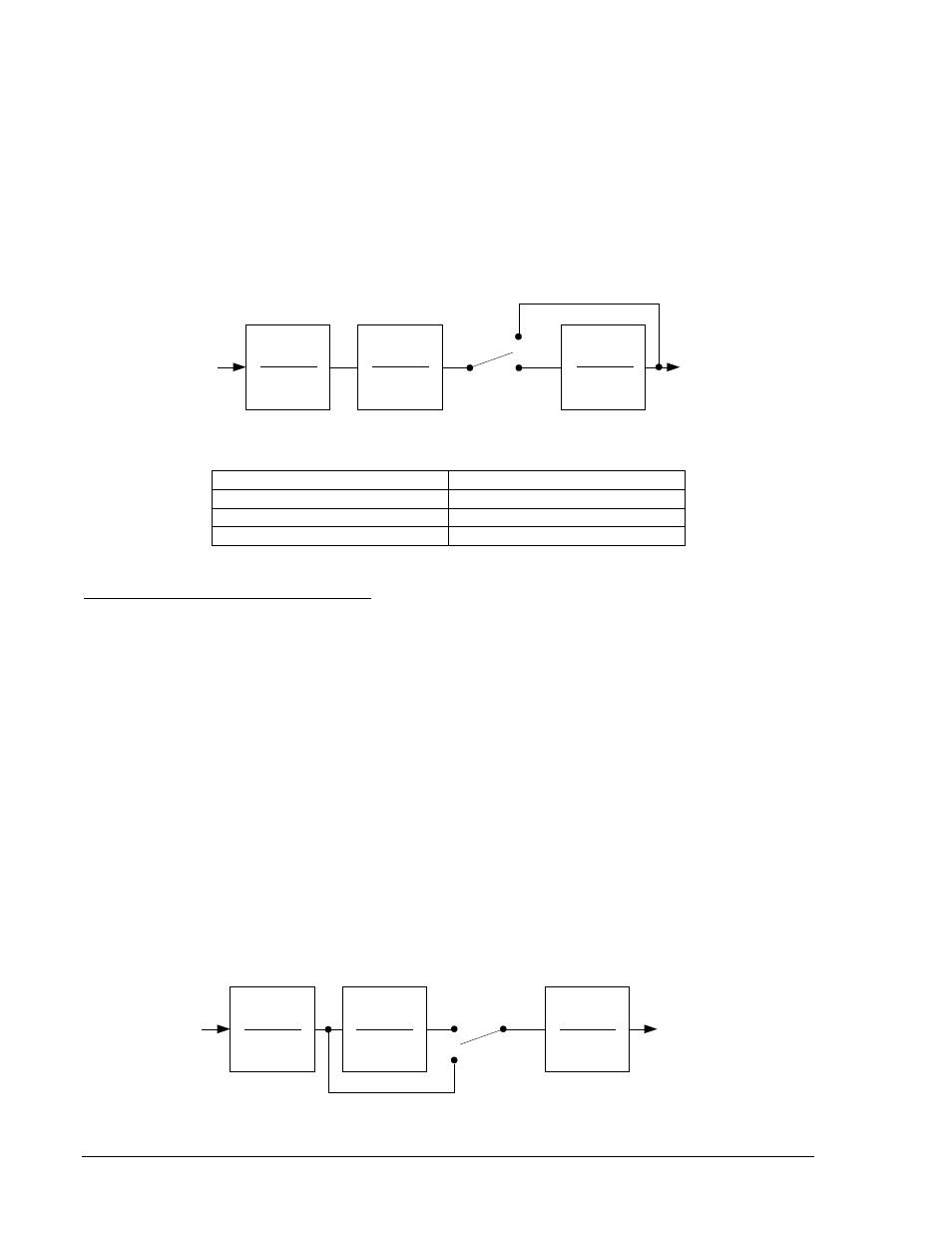

Figura 3-16. Señal de velocidad
Compensated Frequency Frecuencia compensada
Disable Inhabilitar
Enable Habilitar
Washed Out Speed Velocidad disminuida
Señal de potencia eléctrica del generador
La Figura 3-17 muestra las operaciones realizadas en la señal de entrada de potencia para producir la
integral de la señal de desviación de potencia eléctrica.
La salida de potencia eléctrica del generador se deriva de las tensiones secundarias de TT del generador
y las corrientes secundarias de TC del generador aplicadas al DECS-400.
La salida de potencia es filtrada por paso alto (disminución) para producir la señal de desviación de
potencia requerida. Si se desea un filtro de disminución adicional, se puede habilitar un segundo filtro de
paso alto mediante el interruptor de software SSW 1. El primer filtro de paso alto es controlado a través
del ajuste de la constante de tiempo Tw3 y el segundo filtro de paso alto es controlado a través del ajuste
de la constante de tiempo Tw4. Cada constante de tiempo posee un intervalo de ajuste de 1 segundo a
20 segundos con incrementos de 0,01 segundo. Los ajustes Tw3 y Tw4 se encuentran en la ficha
Parameters (Parámetros) de la pantalla PSS de BESTCOMS. El interruptor de software SSW 1 se
encuentra en la ficha Control de la pantalla PSS de BESTCOMS.
Luego del filtro de paso alto, la señal de potencia eléctrica se integra y se pone en escala, combinando la
constante de inercia del generador (2H) con la señal de velocidad. El filtro de paso bajo dentro del
generador es controlado por la constante de tiempo TI2. Esta constante de tiempo posee un intervalo de
ajuste de 1 segundo a 20 segundos con incrementos de 0,01 segundo. La inercia de la unidad del PSS
primario, "H", posee un intervalo de ajuste de 1 MW-s/MVA a 25 MW-s/MVA con incrementos de
0,01 Mw-s/MVA. Los ajustes TI2 y "H" se encuentran en la ficha Parameters (Parámetros) de la pantalla
PSS de BESTCOMS.
Figura 3-17. Señal de potencia eléctrica del generador
SSW 0
Enable
Disable
Washed Out
Speed
Compensated
Frequency
P0026-13
11-19-04
sT
w1
1+ sT
w1
sT
w2
1+ sT
w2
1
1+ sT
l1
SSW 1
Disable
Enable
Power
Washed Out
Power
P0026-14
11-19-04
sT
w3
1+ sT
w3
sT
w4
1+ sT
w4
T
l2
/ 2H
1+ sT
l2
