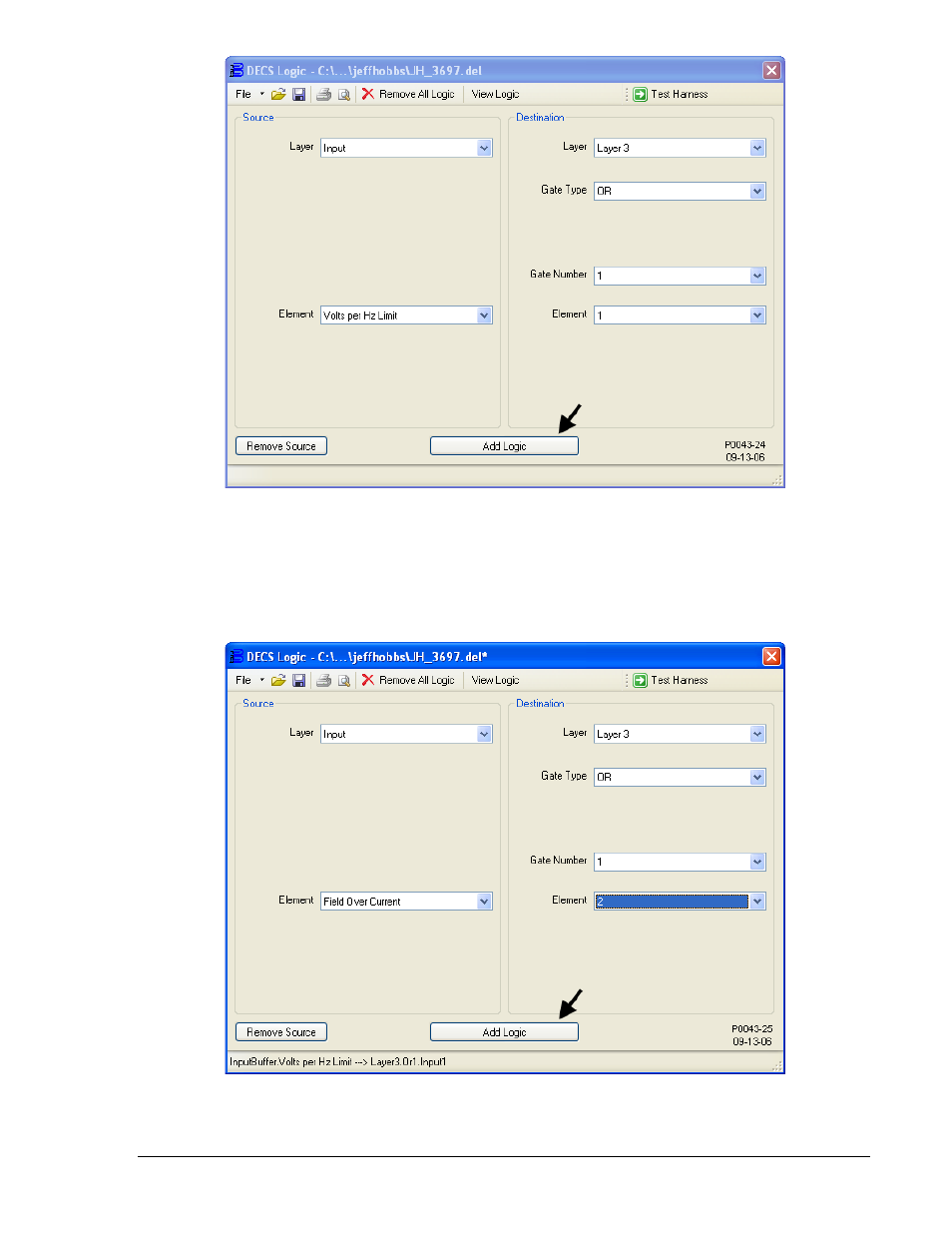

Figura A-20. Agregar Layer3 InputBuffer.Volts per Hz Limit ---> Layer3.Or1.Input1
2. La Figura A-21 muestra los ajustes de la ventana DECS Logic (Lógica de DECS) asociados a este
paso. Conecte el búfer de entrada Field Overcurrent Active (Sobrecorriente de campo activa) a la
entrada 2 de la OR Gate 1 (compuerta OR 1) en Layer 3 (capa 3) de la lógica. En la Tabla A-2, esta
asociación se identifica como "DESTINATION (DESTINO): Layer3 – InputBuffer.Field Over Current
 Or1.Input2".
Figura A-21. Agregar Layer3 InputBuffer.Field Over Current ---> Layer3.Or1.Input2
3. La Figura A-22 muestra los ajustes de la ventana DECS Logic (Lógica de DECS) asociados a este
paso. Conecte la salida de OR Gate 1 (compuerta OR 1) en Layer 3 (capa 3) a la entrada de
9369772990 Rev R Lógica programable del DECS-400 A-45
