Figura 3-19. Selección de la señal de
estabilización
Derived Speed
Deviation Desviación de velocidad
derivada
Washed Out Speed Velocidad disminuida
Washed out Power Potencia disminuida
Stabilizing Signal Señal de estabilización
Filtros torsionales
Los dos filtros torsionales, que se muestran en la Figura 3-20, se encuentran disponibles después de la
señal de estabilización y antes de los bloques de compensación de fase. Los filtros torsionales
proporcionan la reducción de ganancia deseada a una frecuencia especificada. Los filtros compensan los
componentes de frecuencia torsional presentes en la señal de entrada.

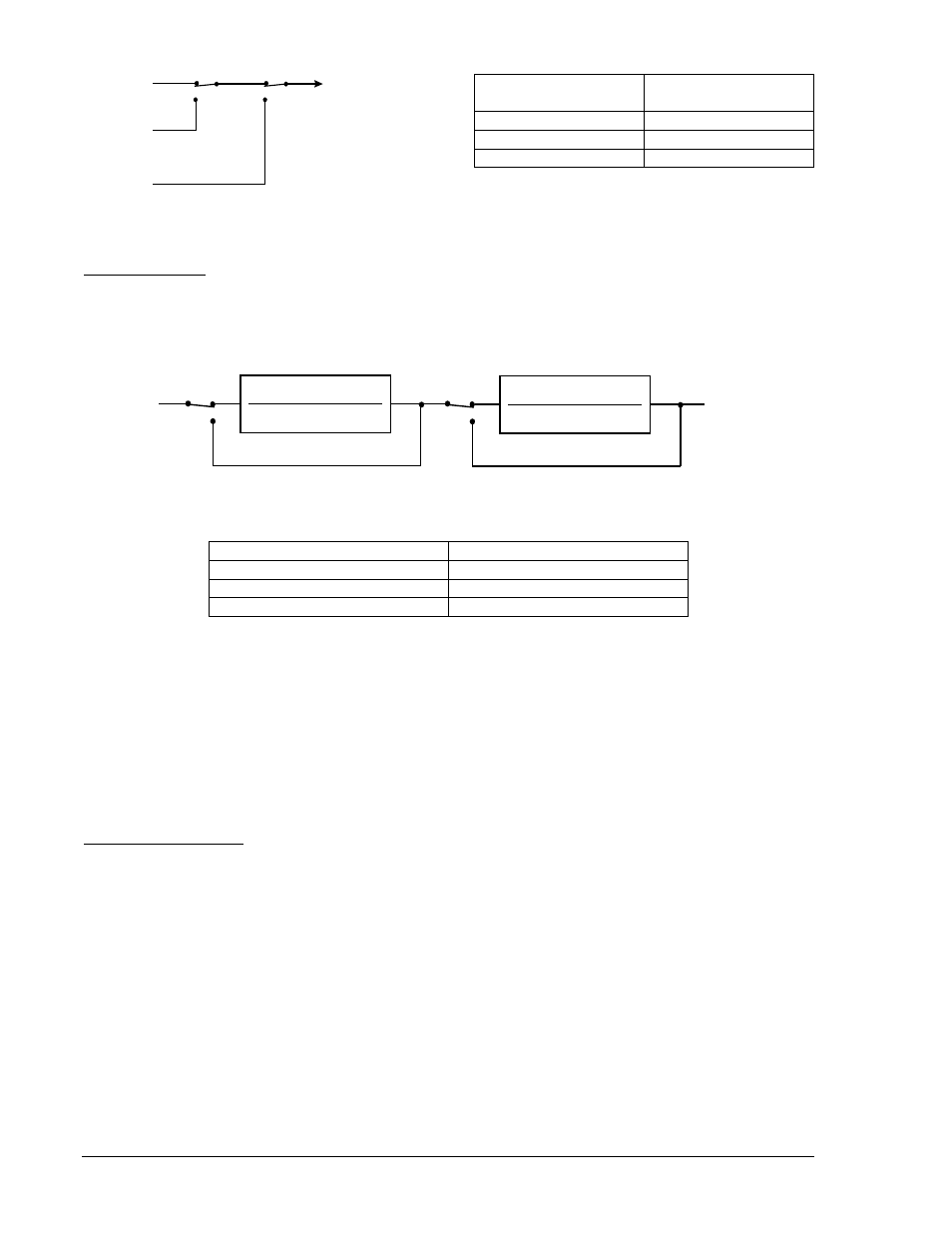

Figura 3-20. Filtros torsionales
Stabilizing Signal Señal de estabilización
Enable Habilitar
Disable Inhabilitar
Phase Compensation Compensación de fase
El interruptor de software SSW 4 habilita e inhabilita el filtro torsional 1 y SSW 5 habilita e inhabilita el
filtro torsional 2. Los interruptores SSW 4 y SSW 5 se encuentran en la ficha Control de la pantalla PSS
de BESTCOMS.
Los filtros torsionales 1 y 2 son controlados a través de un numerador zeta (Zeta Num), un denominador
zeta (Zeta Den) y un parámetro de respuesta de frecuencia (Wn). Los ajustes de numerador zeta y
denominador zeta, Zeta Num 1, Zeta Num 2, Zeta Den 1 y Zeta Den 2, poseen un intervalo de ajuste de
0 a 1 con incrementos de 0,01. Los ajustes de respuesta de frecuencia, Wn 1 y Wn 2, poseen un
intervalo de ajuste de 10 rad/s a 150 rad/s con incrementos de 0,05 rad/s. Todos los parámetros de filtros
torsionales se encuentran en la ficha Parameters (Parámetros) de la pantalla PSS de BESTCOMS.
Compensación de fase
La señal de velocidad derivada se modifica antes de aplicarse a la entrada del regulador de tensión. El
filtro de la señal proporciona un adelanto de fase en las frecuencias electromecánicas de interés (0,1 Hz
a 5 Hz). El requisito de adelanto de fase es específico del sitio y se requiere para compensar el retardo
de fase introducido por el regulador de tensión de bucle cerrado.
Se encuentran disponibles cuatro etapas de compensación de fase. Cada etapa posee una constante de
tiempo de adelanto de fase y una constante de tiempo de retardo de fase. Cada constante de tiempo
posee un intervalo de ajuste de 0,001 segundos a 6 segundos con incrementos de 0,001 segundo. Los
ajustes de la constante de tiempo se encuentran en la ficha Parameters (Parámetros) de la pantalla PSS
de BESTCOMS.
En general, las primeras dos etapas de adelanto-retardo se ajustan para igualar los requisitos de
compensación de fase de una unidad. Si es necesario, la tercera y cuarta etapa se pueden agregar a
través de los ajustes de los interruptores de software SSW 6 y SSW 7. Los ajustes SSW 6 y SSW 7 se
encuentran en la ficha Control de la pantalla PSS de BESTCOMS. La Figura 3-21 muestra las etapas de
compensación de fase y los interruptores de software asociados.
P0026-19
12-09-04
Derived
Speed
Deviation
SSW 2
Washed
Out Speed
SSW 3
Stabilizing
Signal
Washed
Out Power
Stabilizing
Signal 2 2
2 2
2
2
n n d
n n n
w s w z s
w s w z s
+ +
+ +
2 2
2 2
2
2
n n d
n n n
w s w z s
w s w z s
+ +
+ +
Phase
Compensation
P0026-20
12-09-04
Disable
SSW 5 SSW 4
Enable
Disable
Enable
