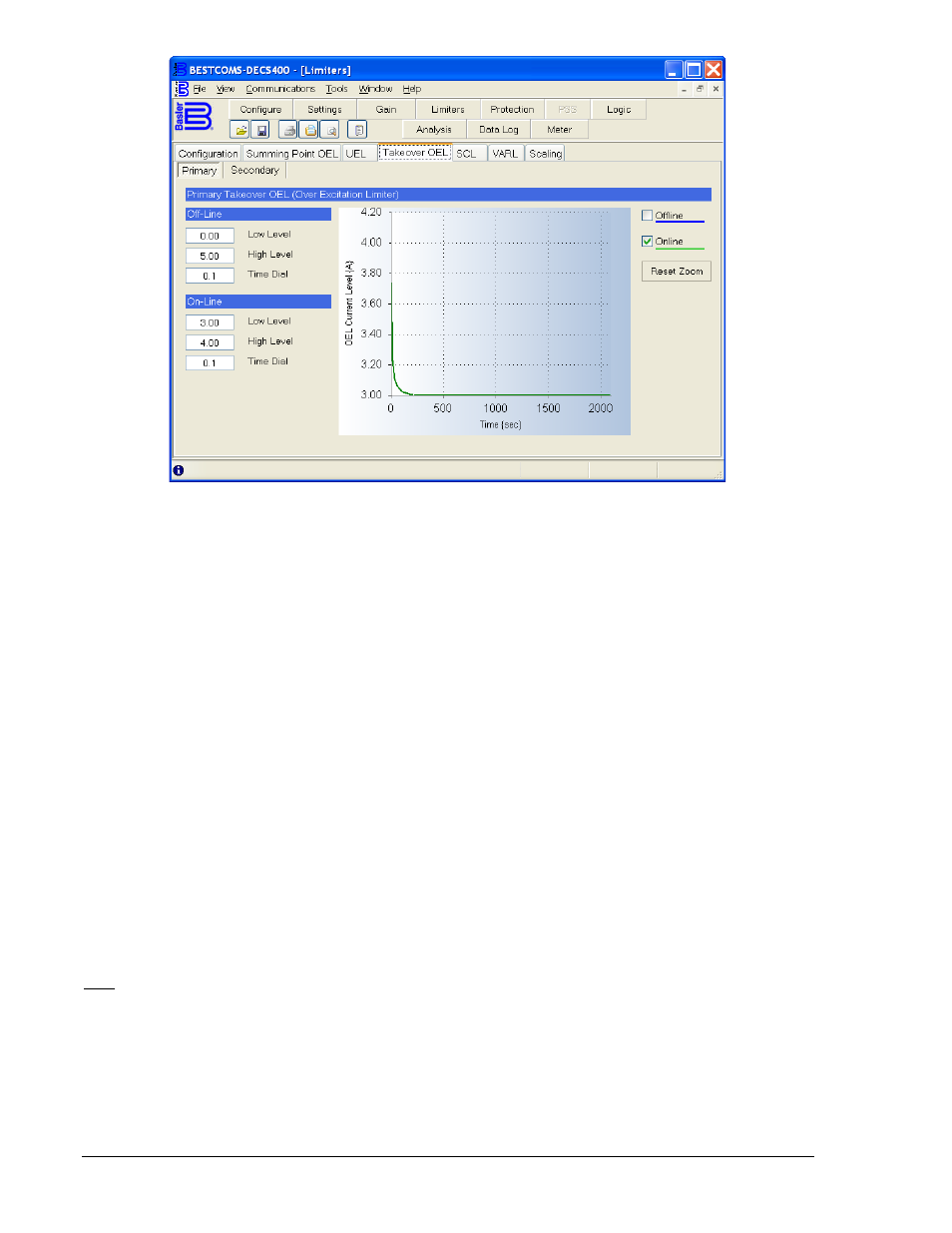

Figura 4-24. Pantalla Limitadores, pestaña OEL de sustitución
Off-Line – Low Level (Fuera de línea: nivel bajo). Este ajuste se utiliza para configurar el punto de ajuste
de nivel bajo de corriente correspondiente al limitador de sobreexcitación de sustitución fuera de línea.
Se puede ingresar un ajuste de 0 A CC a 12,00 A CC en incrementos de 0,01 A CC.
Off-Line – High Level (Fuera de línea: nivel alto). Este ajuste se utiliza para configurar el punto de ajuste
de nivel alto de corriente correspondiente al limitador de sobreexcitación de sustitución fuera de línea. Se
puede ingresar un ajuste de 0 A CC a 11 999 A CC en incrementos de 0,01 A CC.
Off-Line – Time Dial (Fuera de línea: dial de tiempo). Este ajuste se utiliza para establecer el retardo de
tiempo para el limitador de sobreexcitación de sustitución fuera de línea. Se puede ingresar un ajuste de
0,1 segundos a 20,0 segundos en incrementos de 0,1 segundo.
On-Line – Low Level (En línea: nivel bajo). Este ajuste se utiliza para configurar el punto de ajuste de
nivel bajo de corriente correspondiente al limitador de sobreexcitación de sustitución en línea. Se puede
ingresar un ajuste de 0 A CC a 12 A CC en incrementos de 0,01 A CC.
On-Line – High Level (En línea: nivel alto). Este ajuste se utiliza para configurar el punto de ajuste de de
nivel alto de corriente para el limitador de sobreexcitación de sustitución en línea. Se puede ingresar un
ajuste de 0 A CC a 11 999 A CC en incrementos de 0,01 A CC.
On-Line – Time Dial (En línea: dial de tiempo). Este ajuste se utiliza para establecer el retardo de tiempo
para el limitador de sobreexcitación de sustitución en línea. Se puede ingresar un ajuste de 0,1 segundos
a 20,0 segundos en incrementos de 0,1 segundo.
Casillas de verificación de curva Offline (Fuera de línea) y Online (En línea). Al hacer clic en estas
casillas se visualiza un diagrama de las curvas de los limitadores de sobreexcitación de sustitución, fuera
de línea y en línea. La ampliación del diagrama se restablece con el botón Reset Zoom (Restablecer
tamaño).
SCL
La pestaña SCL posee dos grupos de ajustes: Primary (Primarios) y Secondary (Secundarios). Los
botones Primary (Primarios) y Secondary (Secundarios) se utilizan para seleccionar los ajustes primarios
y secundarios del limitador de corriente del estator. En los diagramas lógicos predeterminados provistos
con el DECS-400 se utiliza una entrada de contacto para seleccionar los ajustes primarios o secundarios
del SCL.
Las funciones de la pestaña SCL se muestran en la Figura 4-25 y se describen en los próximos párrafos.
