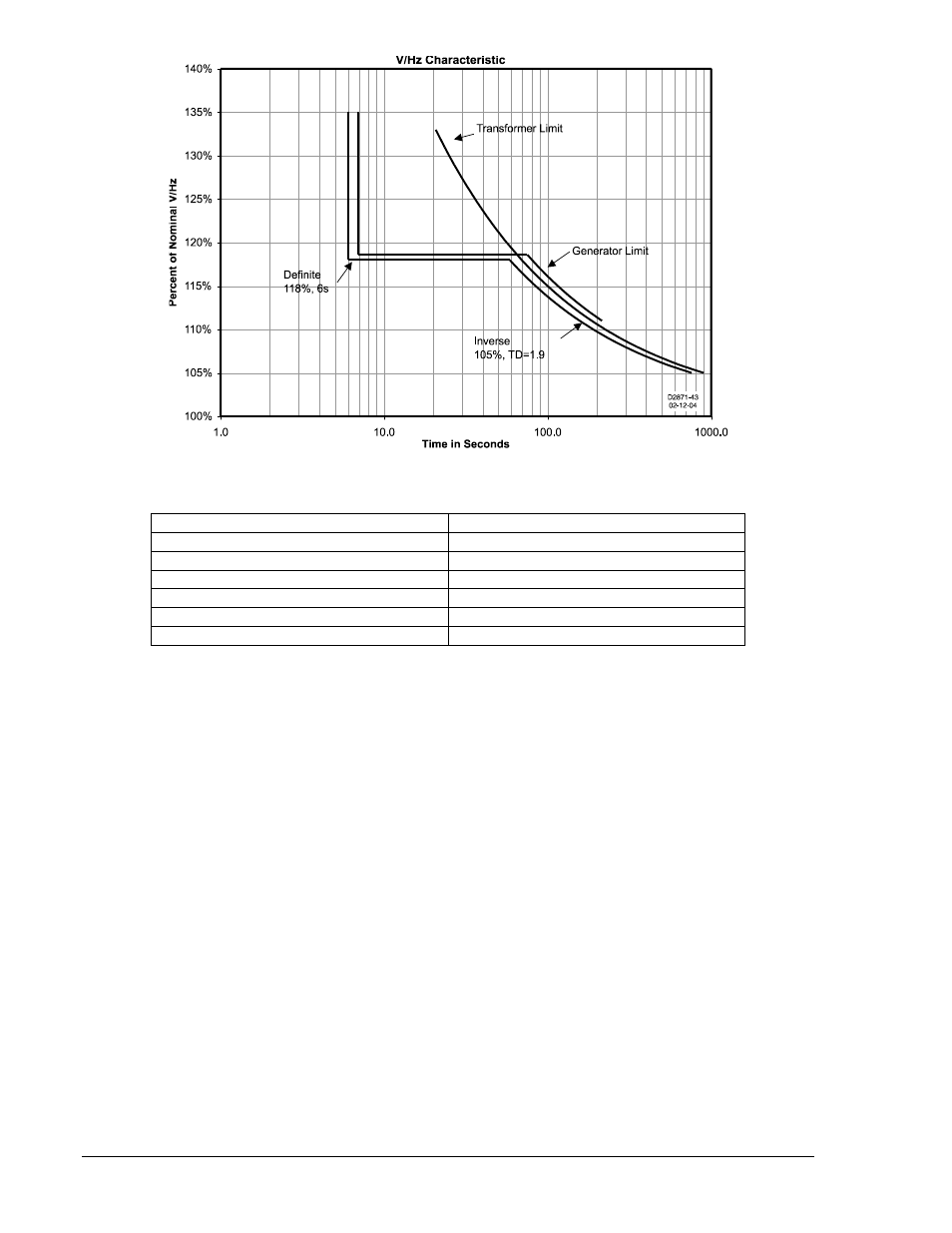

Figura 3-7. Característica de V/Hz: el tiempo se muestra en los ejes horizontales
Percent of Nominal V/Hz Porcentaje de V/Hz nominal
V/Hz Characteristic Característica de V/Hz
Definite 118%, 6s Definitivo 118 %, 6 s
Transformer Limit Límite del transformador
Generator Limit Límite del generador
Inverse 105%, TD=1.9 Inverso 105 %, TD=1,9
Time in Seconds Tiempo en segundos
Monitor de diodos de excitatriz (EDM)
La función EDM en el DECS-400 controla un semiconductor de potencia de excitatriz giratoria sin
escobillas abierto o cortocircuitado y puede anunciar la condición para que se realice la acción y se
proteja al sistema de posibles daños. Un diodo abierto hará que el nivel de excitación aumente
drásticamente para mantener el nivel de operación deseado. Un diodo cortocircuitado hace que fluya
corriente alta por el bobinado de la armadura de la excitatriz que puede causar calentamiento excesivo.
Las fallas del diodo de excitatriz se detectan mediante el control de la salida de los diodos de salida de la
excitatriz y la medición de la ondulación inducida en la corriente de campo de la excitatriz. El armónico
fundamental de la corriente de campo de la excitatriz se estima utilizando transformadas discretas de
Fourier (DFT). Luego, el armónico, expresado como un porcentaje de la corriente de campo, se compara
con el ajuste EDM Open Diode Pickup Level (Nivel de activación de diodo abierto de EDM) y con el
ajuste EDM Shorted Diode Pickup Level (Nivel de activación de diodo cortocircuitado de EDM). Si el
porcentaje de corriente de campo supera cualquiera de estos ajustes, se inicia el retardo de tiempo
apropiado (EDM Open Diode Delay [Retardo de diodo abierto de EDM] o EDM Shorted Diode Delay
[Retardo de diodo cortocircuitado de EDM]). Si el porcentaje de corriente de campo supera el ajuste de
activación de diodo abierto o cortocircuitado al finalizar el retardo de tiempo correspondiente, se emite un
anuncio de falla del diodo de la excitatriz. Los ajustes EDM Open Diode Pickup Level (Nivel de activación
de diodo abierto de EDM) y EDM Shorted Diode Pickup Level (Nivel de activación de diodo
cortocircuitado de EDM) poseen un intervalo de ajuste de 0 % a 100 % con incrementos de 0,1 %. El
ajuste EDM Open Diode Delay (Retardo de diodo abierto de EDM) posee un intervalo de ajuste de
10 segundos a 60 segundos con incrementos de 0,1 segundo. El ajuste EDM Shorted Diode Delay
(Retardo de diodo cortocircuitado de EDM) posee un intervalo de ajuste de 5 segundos a 30 segundos
con incrementos de 0,1 segundo.
El ajuste Disable Level (Nivel de desactivación) evita indicaciones de falla de diodo molestas causadas
por baja corriente de excitación y frecuencia del generador fuera de intervalo. El ajuste Disable Level
3-18 Descripción funcional del DECS-400 9369772990 Rev R
