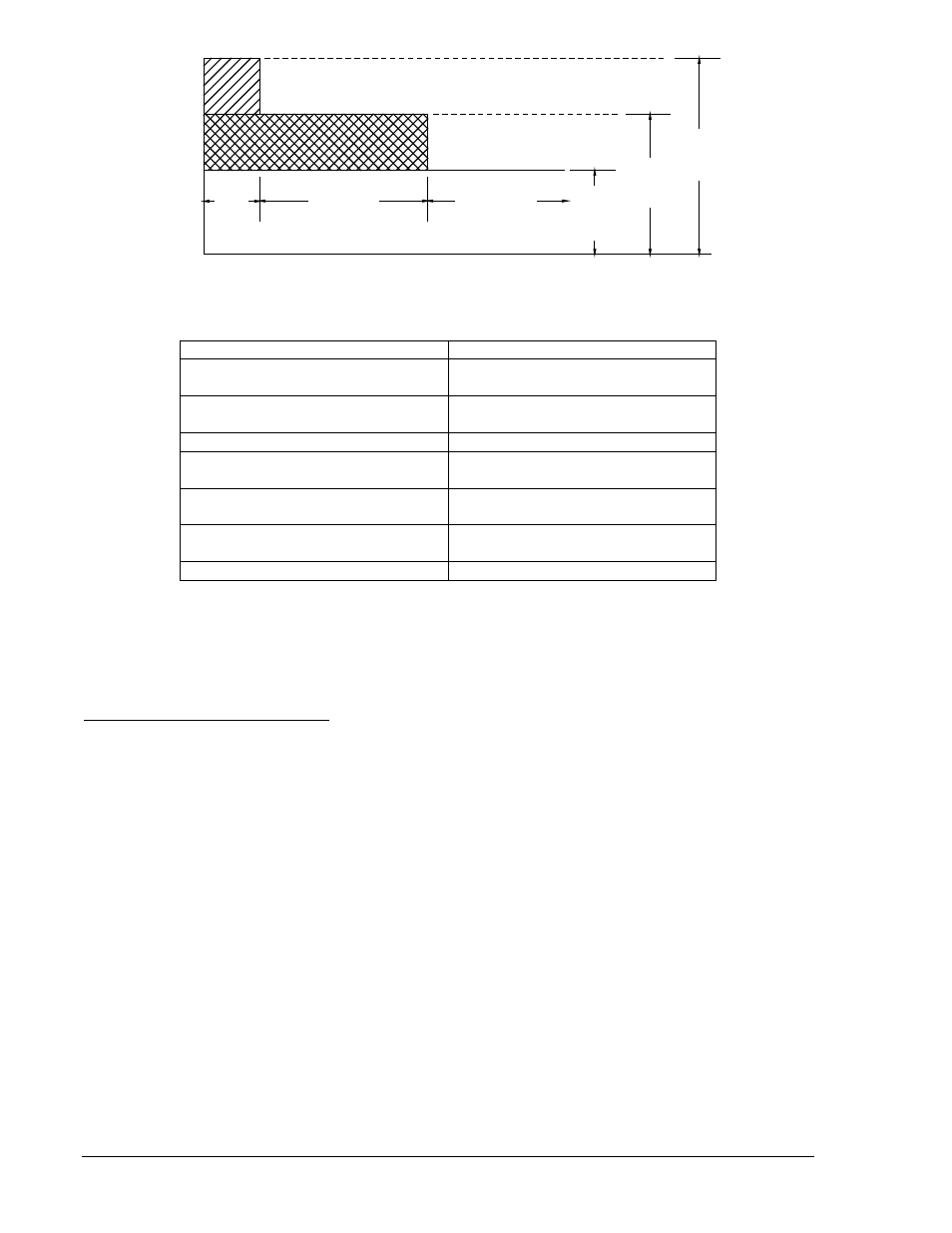

Figura 3-10. Limitación de sobreexcitación en línea de punto sumador
FIELD CURRENT CORRIENTE DE CAMPO
High Current Time
0-10 sec Tiempo alto de corriente
0 s - 10 s
Medium Current Time
0-120 sec Tiempo medio de corriente
0 s - 120 s
CONTINUOUS CONTINUO
Low Current Level
0.0-15 Adc Nivel bajo de corriente
0,0 A CC - 15 A CC
Medium Current Level
0.0-20 Adc Nivel medio de corriente
0,0 A CC - 20 A CC
High Current Level
0.0-30 Adc Nivel alto de corriente
0,0 A CC - 30 A CC
TIME IN SECONDS TIEMPO EN SEGUNDOS
La operación del OEL en línea se puede adaptar por proximidad de falla mediante los ajustes de OEL
Voltage Dependency (Dependencia de tensión de OEL) (dv/dt Enable [Habilitar dv/dt] y dv/dt Level [Nivel
de dv/dt]) Si una falla está cerca del generador, el ajuste de nivel alto del OEL se inhabilita (según la
tasa de variación) y cambia al ajuste de OEL de punto sumador de nivel medio. Si la falla está lejos de la
máquina, se activan los tres ajustes (alto, medio y bajo).
Takeover OEL (OEL de sustitución)
Hay dos grupos de ajustes de OEL de sustitución para la operación fuera de línea y en línea: un ajuste
de nivel bajo y un ajuste de nivel alto. El nivel de corriente de campo en el que se produce la limitación se
determina mediante la característica de tiempo inverso similar a la que se muestra en la Figure 3-11. Se
pueden seleccionar curvas separadas para la operación en línea y fuera de línea. Si el sistema entra en
una condición de sobreexcitación, se limita la corriente de campo y se la hace seguir la curva
seleccionada.
F
IE
L
D
CURRE
NT
TIME IN SECONDS
High
Current
Time
0-10sec
CONTINUOUS
D2851-17.vsd
04-03-01
Medium
Current
Time
0-120sec
Low
Current
Level
0.0 - 15 Adc
Medium
Current
Level
0.0 - 20 Adc
High
Current
Level
0.0 - 30Adc
