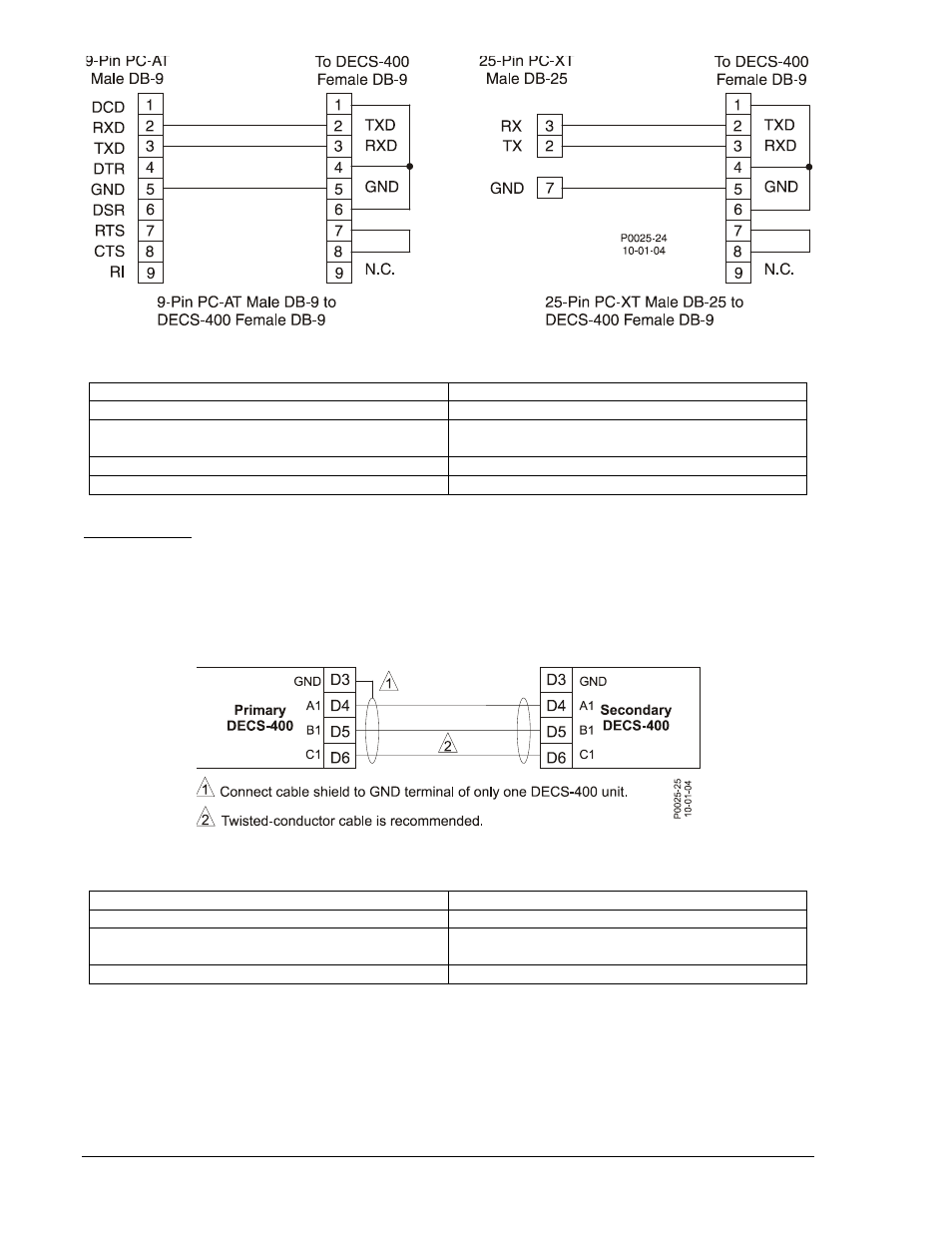

Figura 5-10. Conexiones de Com 0 a computadora
9-Pin PC-AT Male DB-9 DB-9 macho PC-AT de 9 patillas
To DECS-400 Female DB-9 A DB-9 hembra en DECS-400
9-Pin PC-AT Male DB-9 to DECS-400 Female
DB-9 DB-9 macho PC-AT de 9 patillas a DB-9 hembra
en DECS-400
25-Pin PC-XT Male DB-25 DB-25 macho PC-XT de 25 patillas
To DECS-400 Female DB-9 A DB-9 hembra en DECS-400
Com 1 y Com 2
Com 1 y Com 2 consisten en puertos RS-485 del panel trasero. Com 1 es un puerto ASCII utilizado para
comunicación con otro sistema DECS-400 al operar en una configuración de sistema redundante. Se
recomienda un cable de conductor trenzado blindado para conexiones Com 1. Com 2 está destinado a la
comunicación interrogada en una red Modbus. Se recomienda un cable de par trenzado para conexiones
Com 2. En la Tabla
5-7 se identifican las funciones de terminales para Com1 y Com 2. La Figura 5-11
ilustra las conexiones Com 1 utilizadas para la comunicación DECS-400 a DECS-400.
Figura 5-11. Conexiones Com 1 para operación DECS-400 redundante
Primary DECS-400 DECS-400 primario
Secondary DECS-400 DECS-400 secundario
Connect cable shield to GND terminal of only one
DECS-400 unit. Conectar el blindaje de cable a terminal GND de
solo una unidad DECS-400.
Twisted-conductor cable is recommended. Se recomienda un cable de conductor trenzado.
La Figura 5-12 ilustra las conexiones Com 2 utilizadas para múltiples unidades DECS-400 que se
comunican a través de una red Modbus.
5-20 Instalación del sistema DECS-400 9369772990 Rev R
