ganancia). Haga clic en el botón Gain (Ganancia) de la barra de herramientas para visualizar la pantalla
Gain Settings (Ajustes de ganancia).
NOTA
A partir de la entrada en vigencia de la versión de firmware 1.07, los modos
AVR y FCR poseen ajustes de ganancia individuales. Esta modificación se
refleja en la versión 1.04.00 de BESTCOMS. Si BESTCOMS detecta una
versión de firmware anterior a la versión 1.07, las pestañas AVR Gain
(Ganancia de AVR) y FCR Gain (Ganancia de FCR) se combinarán en una
sola pestaña denominada AVR/FCR Gains (Ganancias de AVR/FCR).
AVR Gain (Ganancia de AVR)
La pestaña AVR Gain (Ganancia de AVR) posee dos grupos de ajustes: Primary (Primarios) y Secondary
(Secundarios). Los botones Primary (Primarios) y Secondary (Secundarios) se utilizan para seleccionar
los ajustes primarios y secundarios de ganancia de AVR y de PID. En los esquemas lógicos sin PSS
predeterminados provistos con el DECS-400, se utilizan entradas de contacto para seleccionar los
ajustes primarios y secundarios de ganancia de AVR y de PID .
Las funciones de la pestaña AVR Gain (Ganancia de AVR) se muestran en la Figura 4-17 y se describen
en los próximos párrafos.

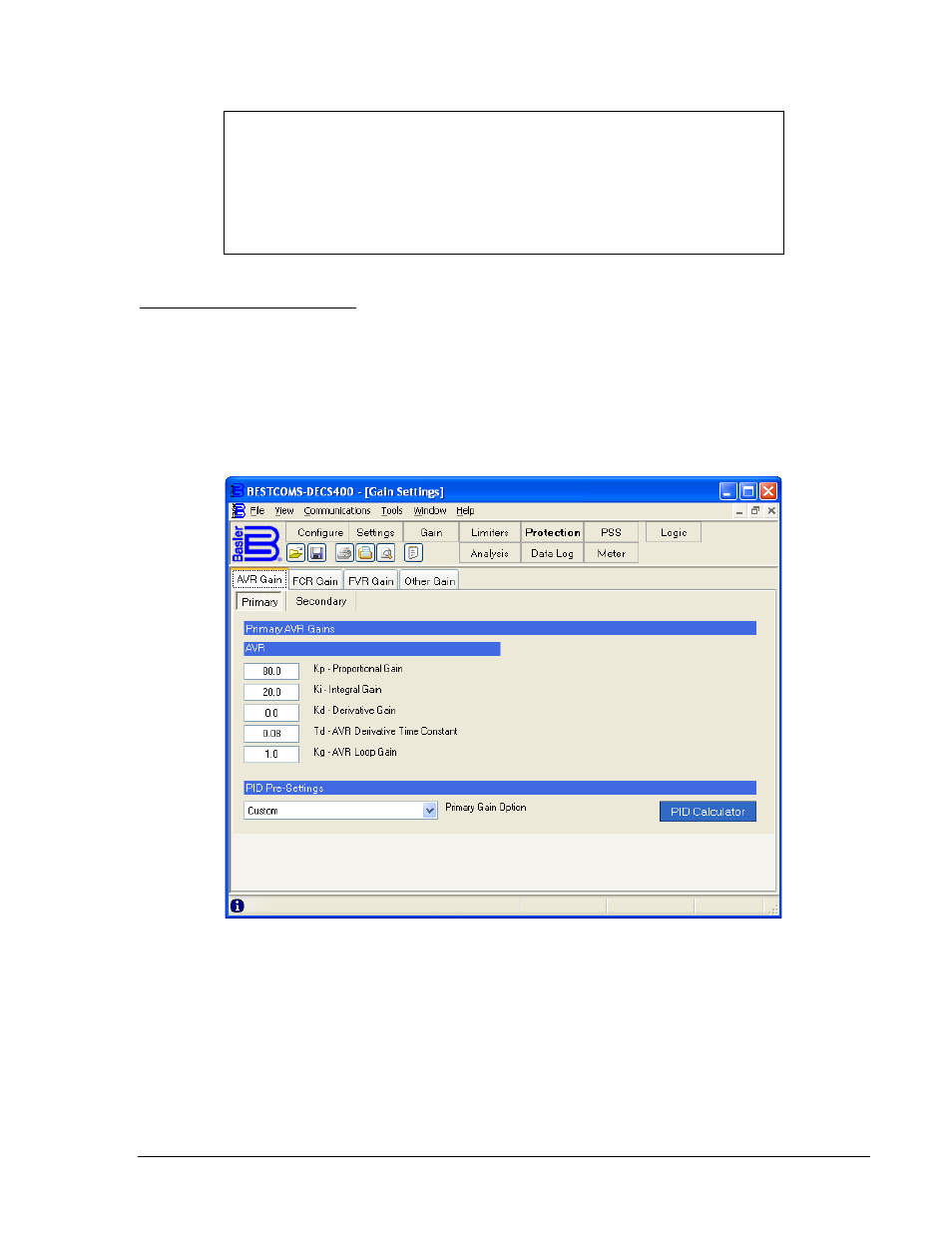

Figura 4-17. Pantalla Ajustes de ganancia, pestaña Ganancia de AVR
AVR – Kp-Proportional Gain (AVR: ganancia proporcional [Kp]). Este ajuste se utiliza para seleccionar el
parámetro de estabilidad de la constante proporcional (Kp). El DECS-400 proporciona un valor de salida
que es equivalente a la Kp multiplicada por el error entre el punto de ajuste de tensión y la tensión de
salida real del generador. Se puede ingresar un ajuste de 0 a 1000,0 en incrementos de 0,1. Este ajuste
se habilita solamente cuando Custom (Personalizado) está seleccionado como Primary Gain Option
(Opción de ganancia primaria) de PID Pre-Settings (Preajustes de PID).
Al configurar la ganancia proporcional, tenga en cuenta las siguientes pautas. Si la respuesta transitoria
tiene exceso en demasía, se debe reducir la Kp. Si la respuesta transitoria es demasiado lenta y el
exceso es insuficiente o nulo, se debe aumentar la Kp.
9369772990 Rev R Software BESTCOMS™ del DECS-400 4-23
