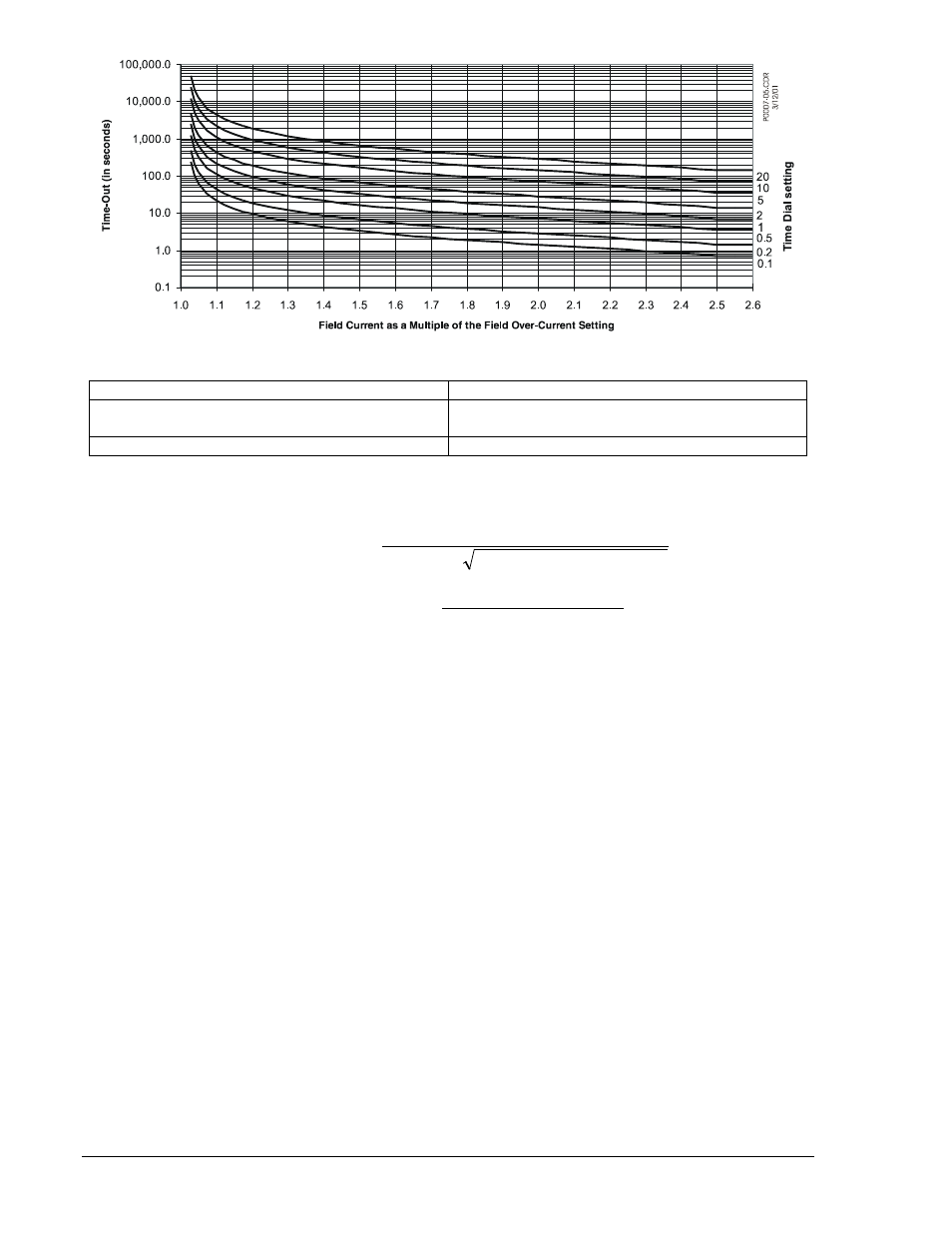

Figura 3-3. Curvas de temporización de sobrecorriente de campo
Time-Out (in seconds) Tiempo de espera (en segundos)
Field Current as a Multiple of the Field Over-
Current Setting Corriente de campo como múltiplo del ajuste de
sobrecorriente de campo
Time Dial setting Ajuste de dial de tiempo
Se utilizan las siguientes ecuaciones para calcular la activación de sobrecorriente de campo y para
restablecer los retardos de tiempo. En las ecuaciones, MOP significa múltiplo de activación.
MOP
Setting Dial Time
(s) Delay Time PU
× − + −
× −
=
816 . 191 864 . 490 165 . 17
908 . 95
1
36 . 0
− ×
×
=
MOP MOP
Setting Dial Time
(s) Delay Time Reset
Sobretensión de campo
La sobretensión de campo se anuncia cuando la tensión de campo aumenta por encima del ajuste Field
Overvoltage Pickup Level (Nivel de activación de sobretensión de campo) durante el tiempo establecido
en el ajuste Field Overvoltage Delay (Retardo de sobretensión de campo). El ajuste Pickup Level (Nivel
de activación) se puede configurar de 1 V CC a 2000 V CC en incrementos de 1 V CC. El ajuste Delay
(Retardo) se puede configurar de 0,2 segundos a 30 segundos en incrementos de 0,1 segundo. La
protección de sobretensión de campo se puede habilitar e inhabilitar sin alterar los ajustes Pickup Level
(Nivel de activación) y Delay (Retardo).
Subtensión del generador
La subtensión del generador se anuncia cuando la tensión en bornes del generador disminuye por
debajo del ajuste Generator Undervoltage Pickup Level (Nivel de activación de subtensión del generador)
durante el tiempo establecido en el ajuste Generator Undervoltage Delay (Retardo de subtensión del
generador). El ajuste Pickup Level (Nivel de activación) se puede configurar de 0 V CA a 75 000 V CA en
incrementos de 1 V CA. El ajuste Delay (Retardo) se puede configurar de 0,5 segundos a 60 segundos
en incrementos de 0,1 segundo. La protección de subtensión del generador se puede habilitar e
inhabilitar sin alterar los ajustes Pickup Level (Nivel de activación) y Delay (Retardo).
Sobretensión del generador
La sobretensión del generador se anuncia cuando la tensión en bornes del generador aumenta por
encima del ajuste Generator Overvoltage Pickup Level (Nivel de activación de sobretensión del
generador) durante el tiempo establecido en el ajuste Generator Overvoltage Delay (Retardo de
sobretensión del generador). El ajuste Pickup Level (Nivel de activación) se puede configurar de 0 V CA
a 575 000 V CA en incrementos de 1 V CA. El ajuste Delay (Retardo) se puede configurar de
0,1 segundos a 60 segundos en incrementos de 0,1 segundo.
3-14 Descripción funcional del DECS-400 9369772990 Rev R
