APÉNDICE A
• LÓGICA PROGRAMABLE
INTRODUCCIÓN
El DECS-400 utiliza la función de lógica programable en la forma de multiplexores, compuertas AND,
OR, NOT, y temporizadores. Consulte la Tabla A-1. Las entradas a la lógica se realizan bajo la forma de
información discreta, que incluyen entradas de conmutación, datos de estado del sistema, datos de
estado de protección, datos de estado del limitador, datos de estado de alarma y datos de estado del
PSS. Las salidas del módulo lógico programable se pueden utilizar para controlar las salidas de los relés,
así como otras diversas funciones dentro del DECS-400 como las funciones de control
(arranque/detención, modo de selección, etc.), las funciones de protección (habilitar sobretensión de
campo, habilitar sobrecorriente de campo, etc.), las funciones del limitador (habilitar OEL, habilitar UEL,
etc.), y las funciones del PSS.
A través de la pantalla Logic (Lógica) de BESTCOMS se accede a las capacidades de la lógica
programable del DECS-400. También, a través de BESTCOMS, se puede acceder y activar los
esquemas de lógica predefinidos guardados como archivos. Si lo desea, puede alterar un esquema de
lógica predefinido para satisfacer las necesidades específicas de una aplicación.

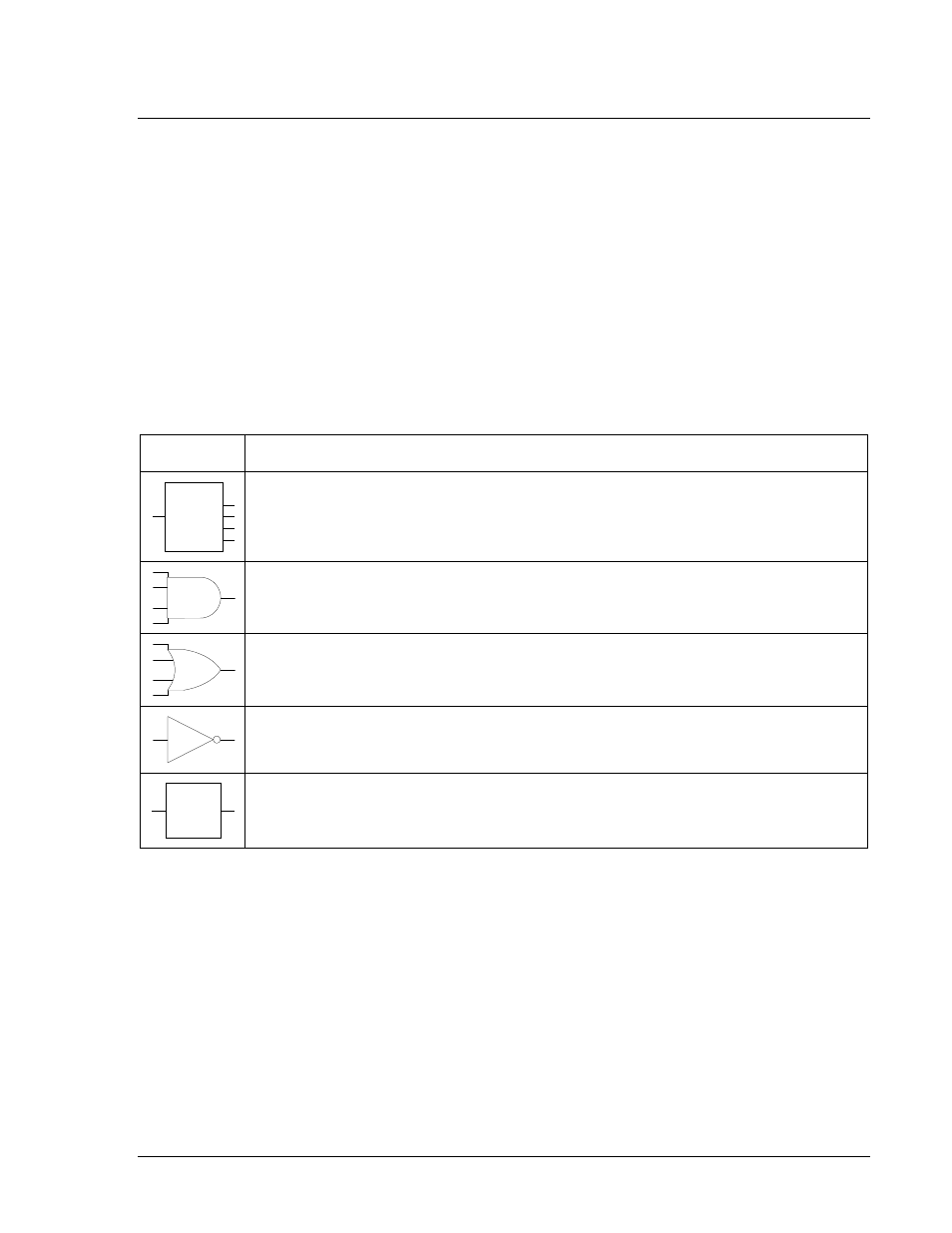

Tabla A-1. Función de lógica programable
Símbolo Descripción
Multiplexor: la línea de entrada está conectada a todas las líneas de salida.
COMPUERTA AND: produce una salida de 1 cuando todas las entradas son 1, de lo
contrario la salida es 0.
COMPUERTA OR: si una o todas las entradas son 1, el valor resultante de la salida es
1. La salida es 0 solo cuando todas las entradas son 0.
COMPUERTA NOT: cambia la entrada a su opuesto.
Temporizador: coloca un retardo de tiempo entre dos puntos en la lógica.
Configuración del temporizador de lógica
El elemento del temporizador de lógica tiene cuatro modos de lógica disponibles: activación/
desactivación, monoestable redisparable, monoestable no redisparable. Los cuatro modos del
temporizador se ilustran en la Figura A-1.
Para cada modo del temporizador, una lógica 1 en la entrada Block Inhibit (Inhibir bloqueo) inhibe la
operación del temporizador.
Los ajustes de retardo del temporizador (T1 y T2) están expresados en milisegundos. T1 es el retardo de
tiempo 1 de la lógica y T2 es el retardo de tiempo 0 de la lógica.
Los temporizadores de modo monoestable redisparable y monoestable no redisparable se inician
mediante un disparo de flanco positivo en entrada del temporizador.
La entrada del temporizador del oscilador siempre se ignora y no tiene ningún efecto en la operación del
temporizador del oscilador.
MUX
X1
U1
U4
U3
U2
TIMER
