Introducción
2.4 Visualizaciones del estado
2
80
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

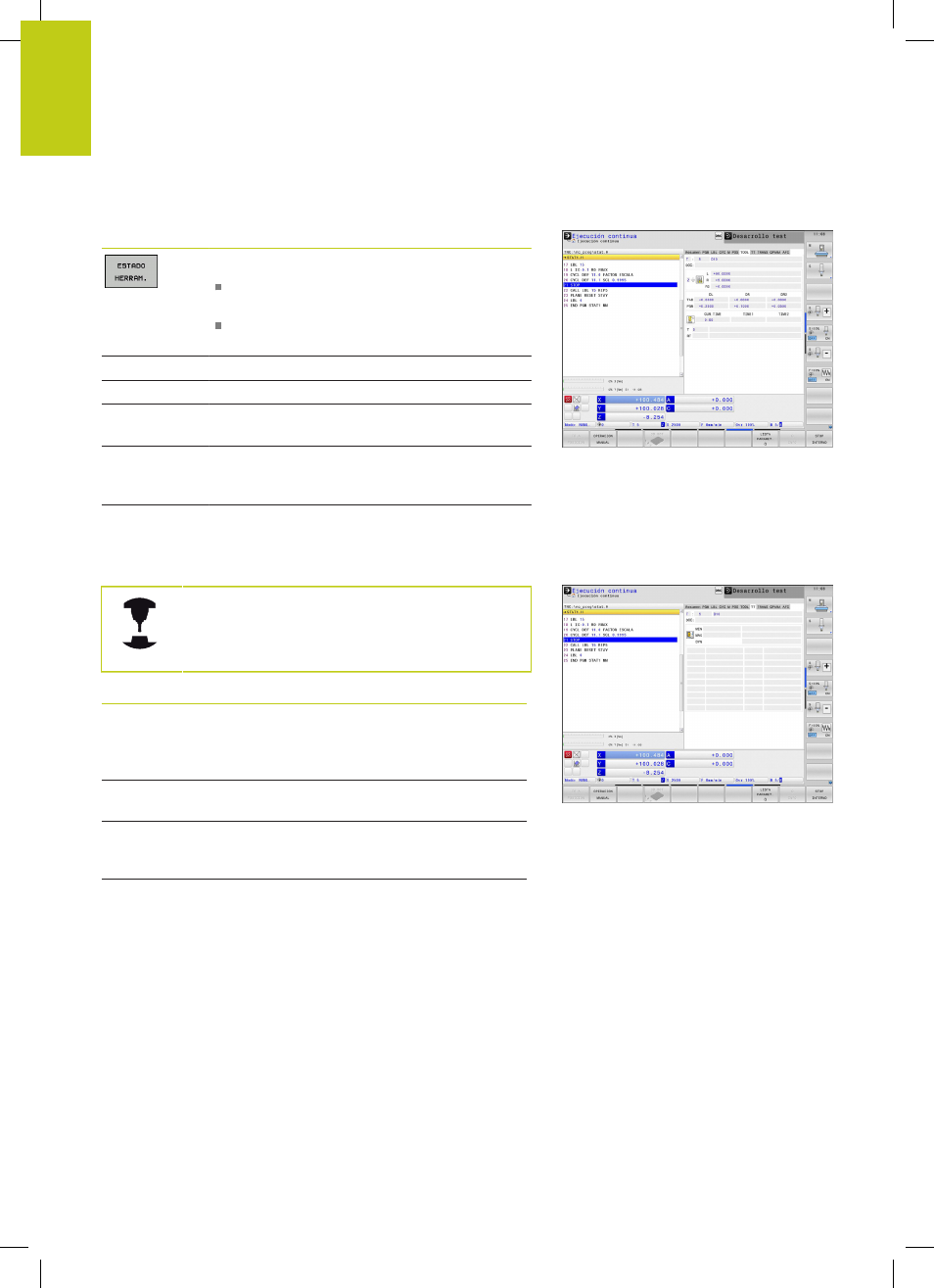

Informaciones de las herramientas (solapa TOOL)
Softkey Significado
Indicación de la herramienta activada
Visualización T: Número de herramienta y
nombre de herramienta
Visualización RT: Número y nombre de una
hta. gemela
Eje de la herramienta
Longitud y radios de la herramienta
Sobremedidas (valores delta) de la tabla de
herramientas (TAB) y del
TOOL CALL (PGM)
Tiempo de vida, máximo tiempo de vida (TIME
1) y máximo tiempo de vida con
TOOL CALL
(TIME 2)
Visualización de la herramienta programada y
de la herramienta gemela
Medición de herramienta (pestaña TT)
El TNC solamente visualiza la solapa TT, si la función
está activa en la máquina.
Softkey Significado
No es
posible la
selección
directa Número de la herramienta que se quiere medir
Visualización de si se mide el radio o la longitud
de la herramienta
Valores MÍN y MÁX, medición individual
de cuchillas y resultado de la medición con
herramienta girando (DYN)
Número de cuchilla de la herramienta con valor
de medida correspondiente. El asterisco debajo
de la medida muestra que la tolerancia de la
tabla de herramientas se ha sobrepasado
