Funciones de programa Tornear (opción #50) 14.5
14
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
483

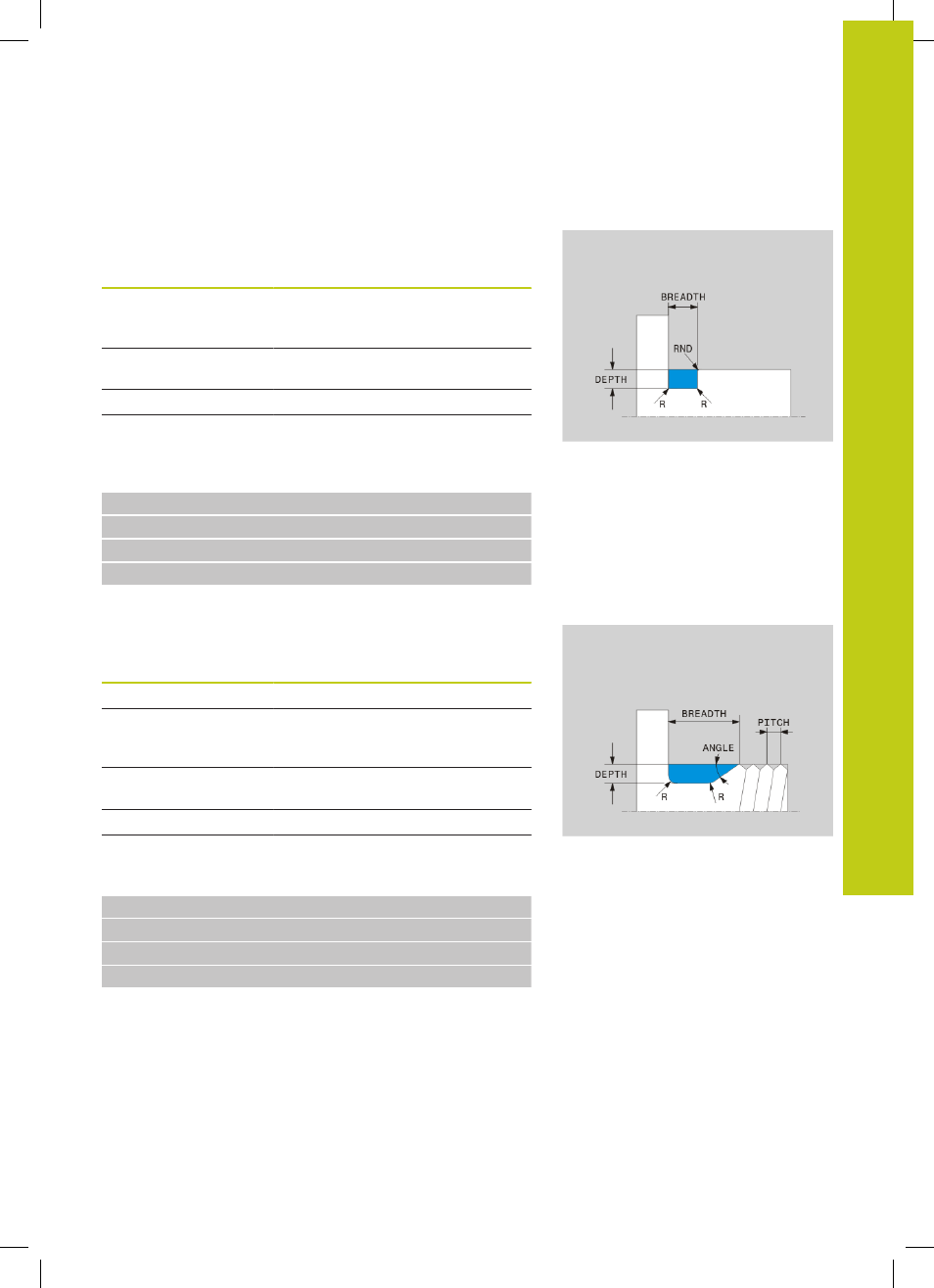

Entalladura UDC TYPE_U
Elemento de introducción para entalladura UDC TYPE_U
Elemento de
introducción Empleo Introducción
R
Radio de esquina
de ambas esquinas
interiores Obligatorio
DEPTH Profundidad de
entalladura Obligatorio
BREADTH Anchura de entalladura Obligatorio
RND / CHF Redondeo / fase de la
esquina exterior Obligatorio
Entalladura forma U: Profundidad = 3, Anchura = 8
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_U R1 DEPTH3 BREADTH8 RND1
N60 L X+60
Entalladura UDC THREAD
Elemento de introducción para entalladura DIN 76
UDC THREAD
Elemento de
introducción Empleo Introducción
PITCH
Paso de rosca Opcional
R
Radio de esquina
de ambas esquinas
interiores Opcional
DEPTH Profundidad de
entalladura Opcional
BREADTH
Anchura de entalladura Opcional
ANGULO
Ángulo de entalladura Opcional
Entalladura forma U: Profundidad = 3, Anchura = 8
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC THREAD PITCH2
N60 L X+60
