Abrir programas e introducir datos 3.2
3
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
101
Pieza en bruto cilíndrica
La pieza en bruto cilíndrica queda determinada por las dimensiones
del cilindro:
Eje de rotación X, Y o Z
R: Radio del cilindro (con signo positivo)
L: Longitud del cilindro (con signo positivo)
DIST: Desplazamiento a lo largo del eje de rotación
RI: Radio interior del cilindro hueco
Los parámetros
DIST y RI son opcionales y no es
preciso programarlos obligatoriamente.
Ejemplo: Visualización de BLK FORM CYLINDER en el
programa del NC
%NEU G71 *
Principio del programa, nombre, unidad de medida
N10 BLK FORM CYLINDER Z R50 L105 DIST+5 RI10 Eje del cabezal, radio, longitud, distancia, radio interior
N99999999 %NUEVO G71 * Final del programa, nombre, unidad de medida

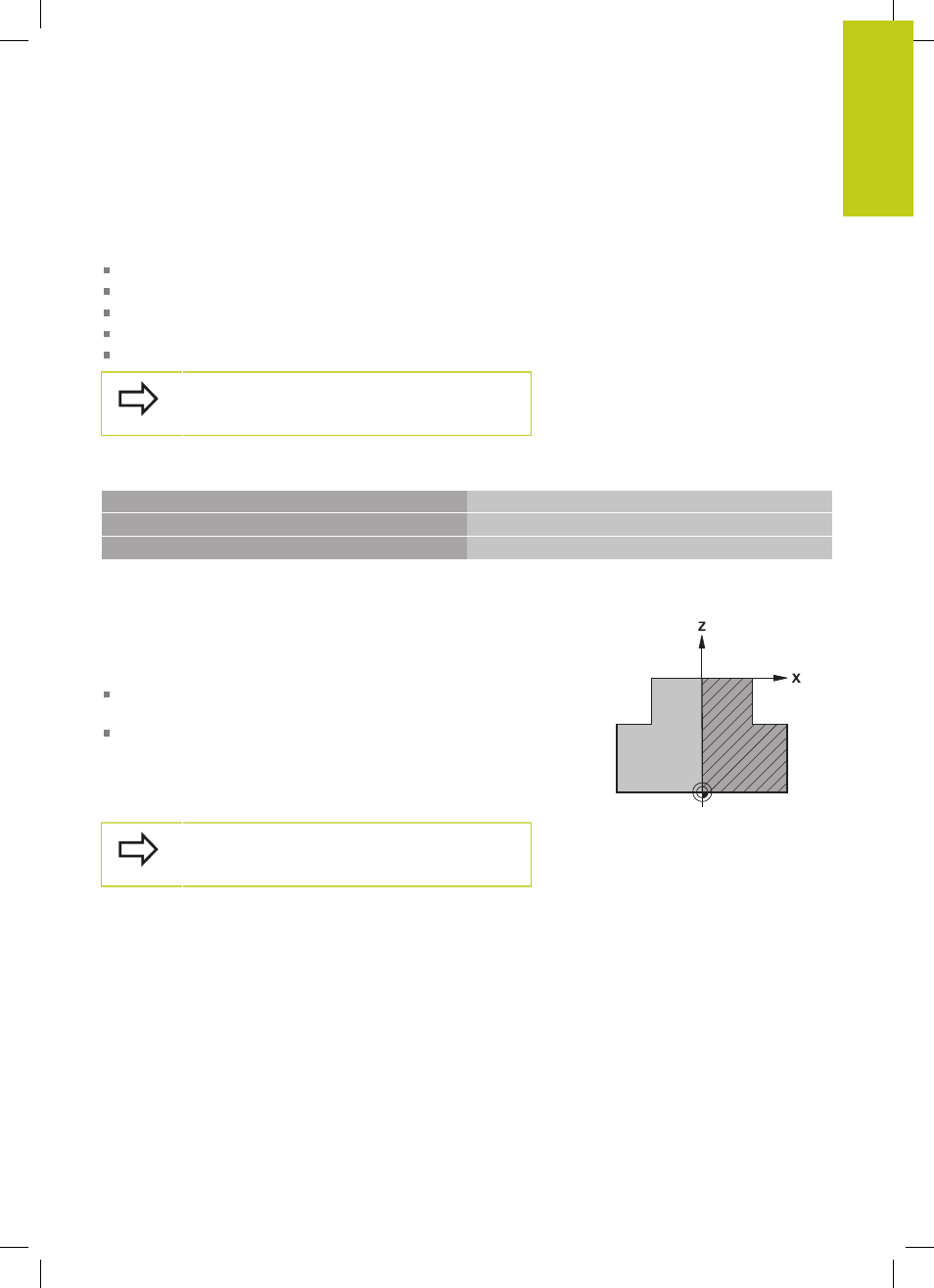

Pieza en bruto con simetría de revolución de forma arbitraria
El contorno de la pieza en bruto con simetría de revolución se
define en un subprograma. Para ello se emplea X, Y o Z como eje
de rotación.
En la definición de la pieza en bruto, se hace referencia a la
descripción del contorno:
DIM_D, DIM_R: Diámetro o radio de la pieza en bruto con
simetría de revolución
LBL: Subprograma con la descripción de contorno
La descripción del contorno puede contener valores negativos
en el eje de rotación, pero únicamente valores positivos en el eje
principal. El contorno debe estar cerrado, es decir que el inicio del
contorno se corresponde con el final del contorno
La indicación del subprograma se puede realizar con
ayuda de un número, un nombre o un parámetro QS.
