Funcionamiento manual y ajuste
15.10 Poner punto de referencia con palpador 3D
15
544
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

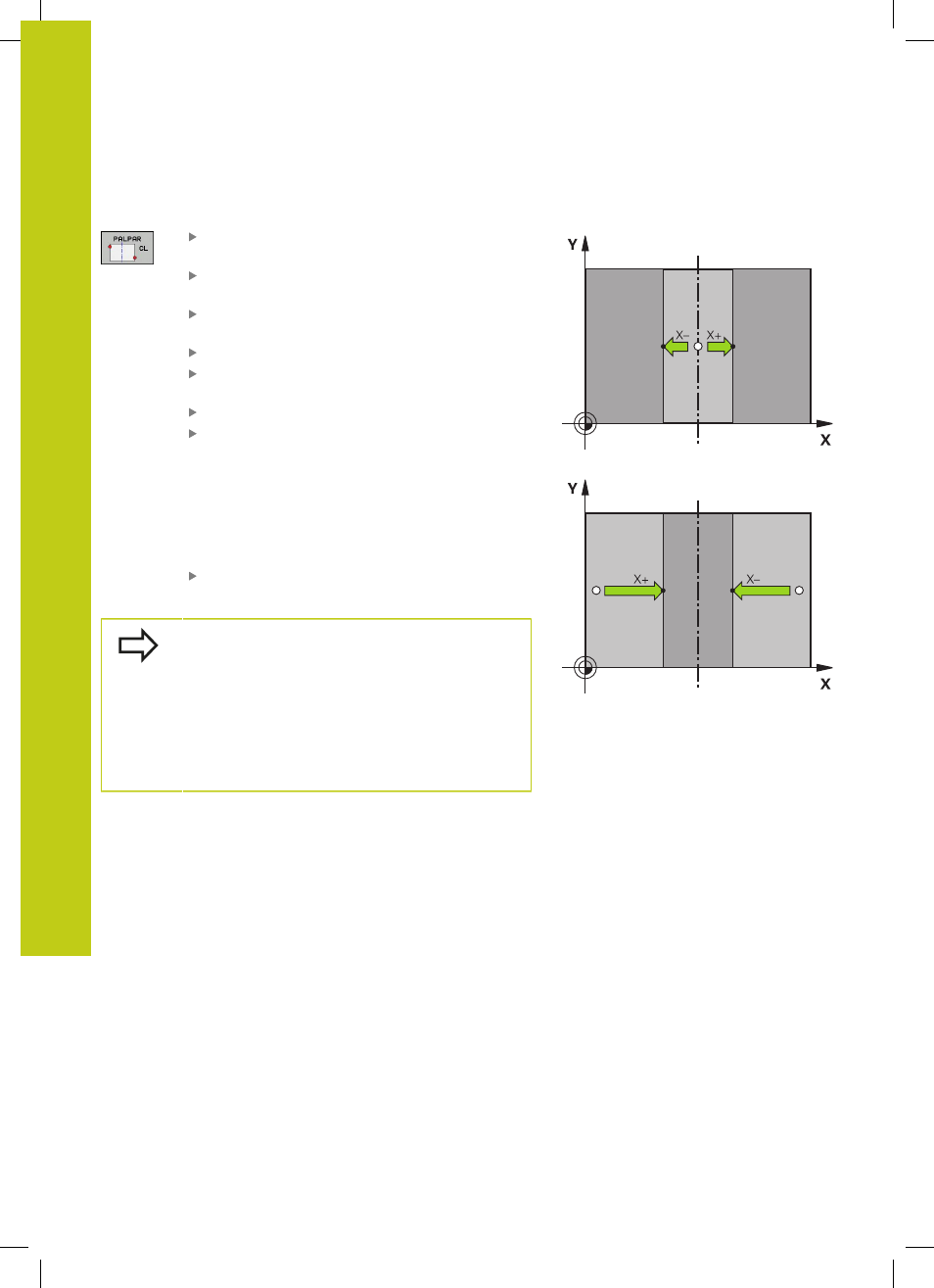

Eje central como punto de referencia
Seleccionar la función de palpación: Pulsar la
Softkey
PALPAR CL
Posicionar el palpador cerca del primer punto de
palpación
Seleccionar la dirección de palpación mediante
Softkey
Palpar: Pulsar la tecla NC-Start
Posicionar el palpador cerca del segundo punto de
palpación
Palpar: Pulsar la tecla NC-Start
Punto de referencia: Introducir las coordenadas
del punto de referencia en la ventana del menú,
aceptar con la Softkey
FIJAR PUNTO DE REF., o
escribir el valor en una tabla (ver "Escribir en una
tabla de puntos cero los valores de medición de
los ciclos de palpación", página 525, o ver "Escribir
en la tabla de presets los valores de medición de
los ciclos de palpación", página 526.
Finalizar la función de palpación: Pulsar la Softkey
FIN
Tras calcular el segundo punto de la palpación, se
puede modificar la dirección del eje central en el
menú de evaluación. Pulsando Softkeys, se puede
seleccionar la posibilidad de ajustar el punto de
referencia o el punto cero en el eje principal, en el eje
secundario o en el eje de la herramienta. Ello puede
ser necesario, por ejemplo, en el caso de que se
desee guardar la posición calculada en el eje principal
o secundario
