Funciones de programa Tornear (opción #50) 14.5
14
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
481

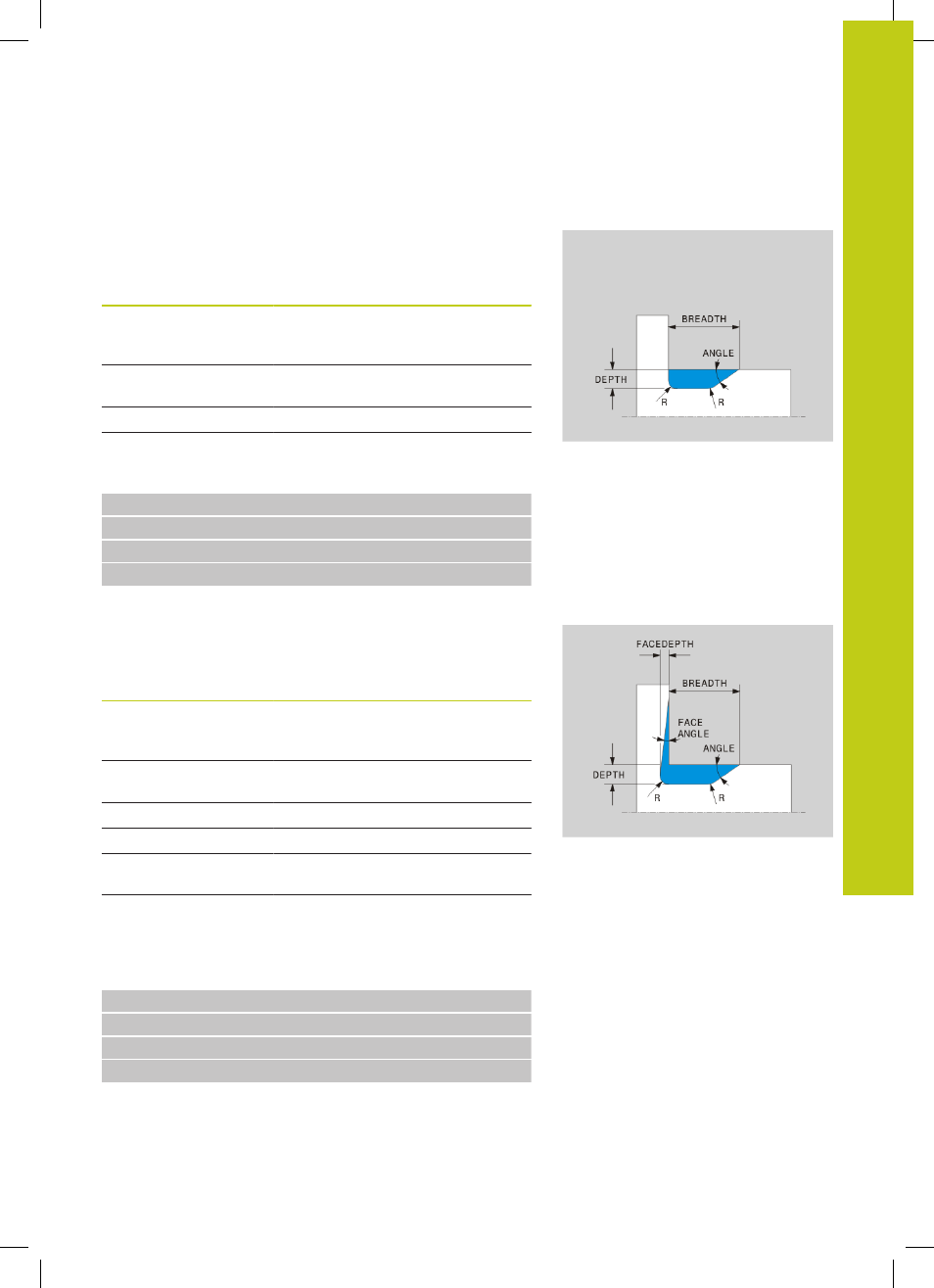

Entalladura DIN 509 UDC TYPE _E
Elemento de introducción para entalladura DIN 509 UDC
TYPE_E
Elemento de
introducción Empleo Introducción
R
Radio de esquina
de ambas esquinas
interiores Opcional
DEPTH Profundidad de
entalladura Opcional
BREADTH Anchura de entalladura Opcional
ANGULO Ángulo de entalladura Opcional
Profundización radial: Profundidad=5, Anchura=10, Pos.= Z-15
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_E R1 DEPTH2 BREADTH15
N60 G01 X+60
Entalladura DIN 509 UDC TYPE _F
Elemento de introducción para entalladura DIN 509
UDC
TYPE_F
Elemento de
introducción Empleo Introducción
R
Radio de esquina
de ambas esquinas
interiores Opcional
DEPTH Profundidad de
entalladura Opcional
BREADTH
Anchura de entalladura Opcional
ANGULO
Ángulo de entalladura Opcional
FACEDEPTH
Profundidad de
superficie plana Opcional
FACEANGLE Ángulo de contorno de
superficie plana Opcional
Entalladura forma F: Profundidad = 2, Anchura = 15 Superficie
plana = 1
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_F R1 DEPTH2 BREADTH15 FACEDEPTH1
N60 L X+60
