Movimientos de trayectoria – Coordenadas polares 6.5
6
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
233

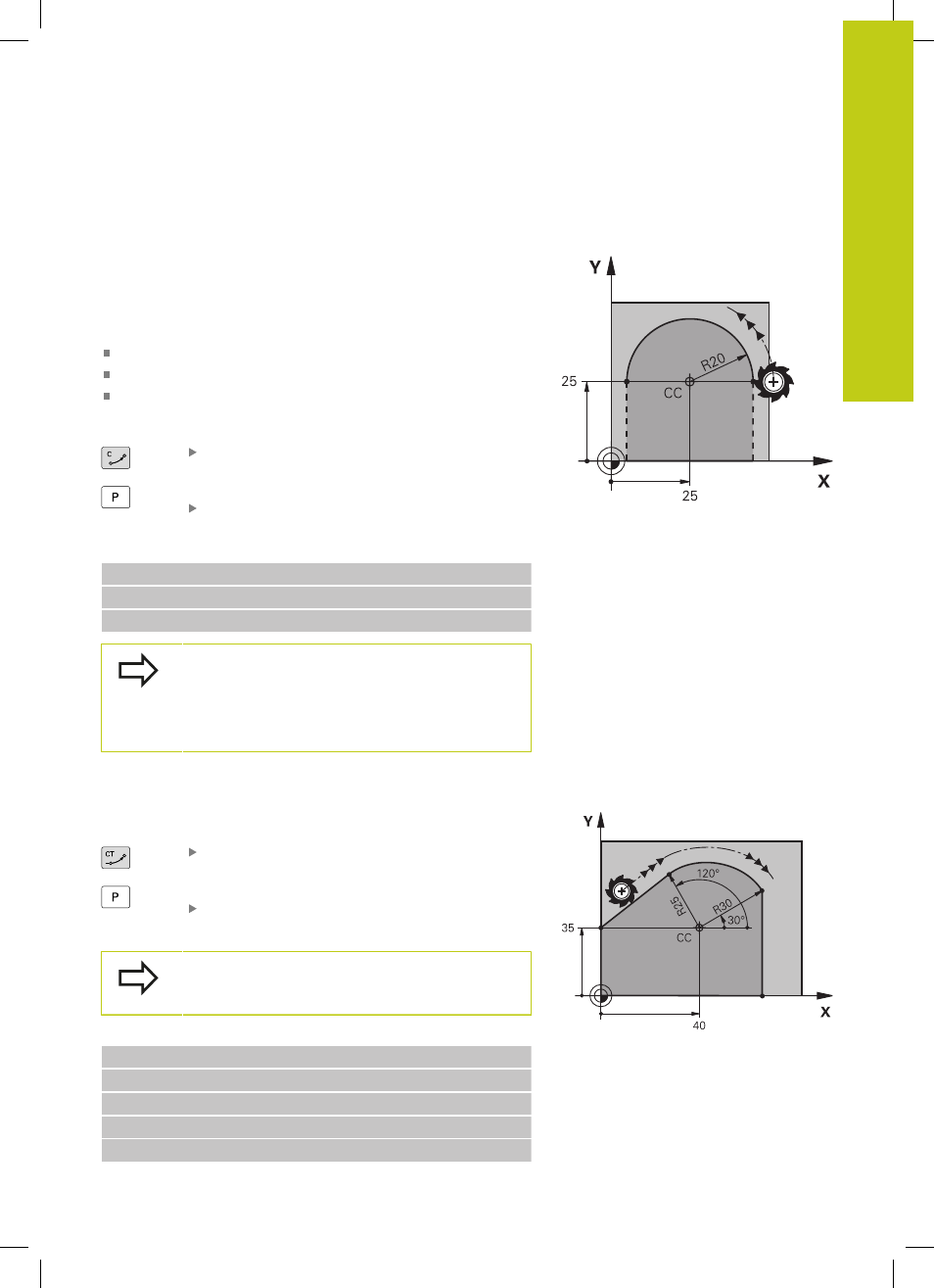

Trayectoria circular G12/G13/G15 alrededor del polo
I, J
El radio en coordenadas polares
R es a la vez el radio del arco de
círculo.
R viene determinado por la distancia del punto inicial al polo
I, J. La última posición programada de la herramienta antes de la
trayectoria circular es el punto de partida de dicha trayectoria.
Sentido
En sentido horario:
G12
En sentido antihorario:
G13
Sin entrada de dirección de giro:
G15. El TNC realiza el recorrido
por la trayectoria circular con la última dirección de giro
programada
Ángulo de coordenadas polares H: posición
angular del punto final de la trayectoria circular
entre -99999,9999° y +99999,9999°
Sentido de giro DR
Ejemplo de frases NC
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
En introducciones incrementales de los datos, DR y
PA deben introducirse con el mismo signo.
Tener en cuenta este comportamiento si se importan
programas de controles numéricos antiguos Dado el
caso, adaptar los programas.
Trayectoria circular G16 con conexión tangencial
La herramienta se desplaza según un círculo tangente a la
trayectoria anterior del contorno.
Radio en coordenadas polaresR: introducir
distancia del punto final de la trayectoria circular al
polo
I, J
Ángulo de coordenadas polares H: Posición
angular del punto final de la trayectoria circular
¡El polo CC no es el punto central del círculo del
contorno!
Ejemplo de frases NC
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
