Funcionamiento manual y ajuste
15.8 digital
15
528
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

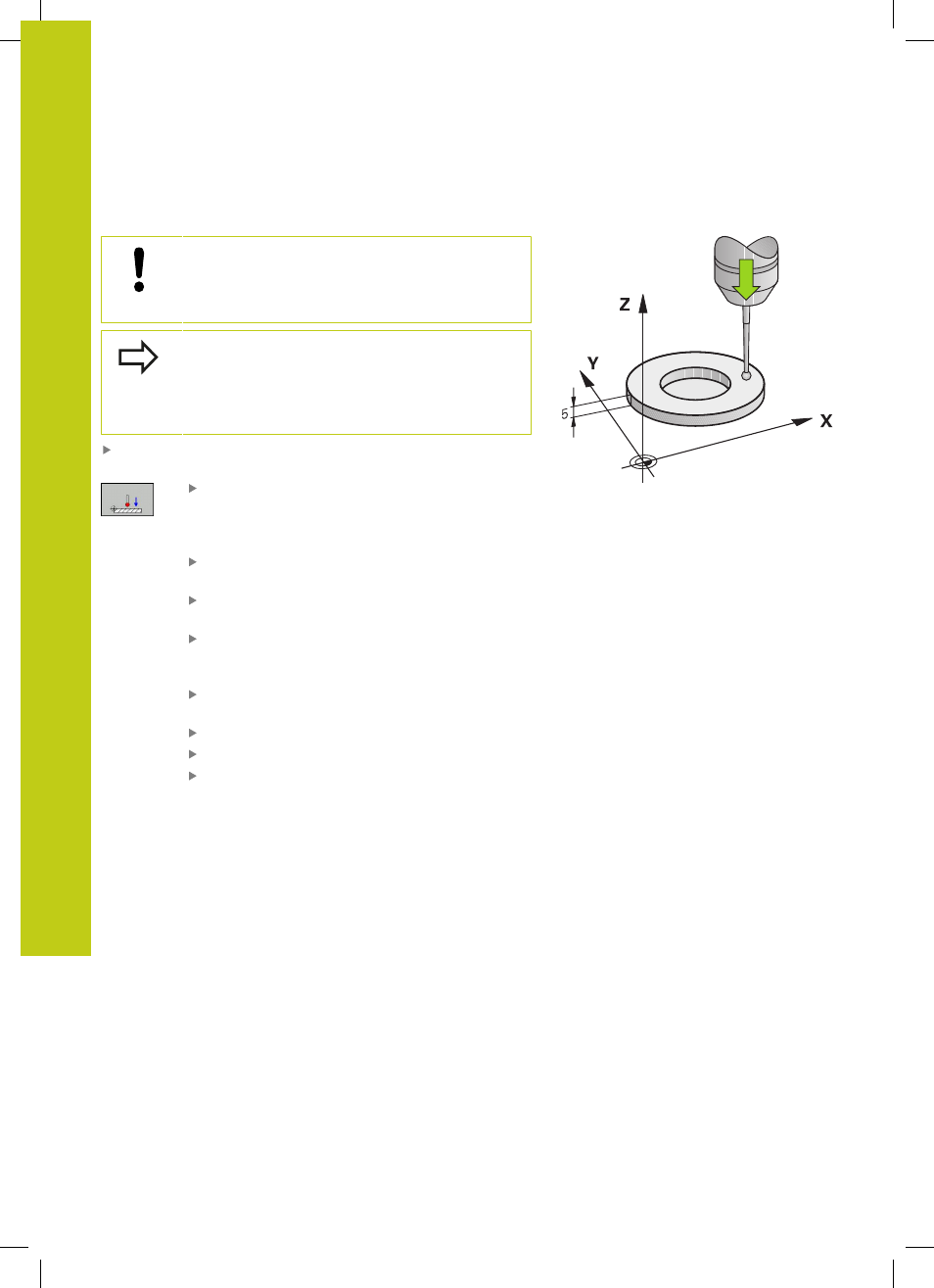

Calibración de la longitud activa
HEIDENHAIN solo garantiza la función de los ciclos
de palpación si se utilizan sistemas de palpación de
HEIDENHAIN.
La longitud activa del palpador se refiere siempre
al punto de referencia de la herramienta. Por regla
general, el fabricante de la máquina sitúa el punto
de referencia de la herramienta sobre la base del
cabezal.
Fijar el punto de referencia en el eje del cabezal de tal manera
que para la mesa de la máquina sea válido: Z=0.
Seleccionar la función de la calibración de la
longitud del palpador: Pulsar la Softkey
CAL.
Pulsar
L. El TNC muestra los datos de calibración
actuales
Referencia para longitud: Introducir la altura del
anillo de ajuste en la ventana del menú
Desplazar el palpador sobre la superficie del anillo
de ajuste
Si es necesario, modificar la dirección del
desplazamiento mediante Softkeys o teclas de
cursor
Efectuar la palpación de la superficie: Pulsar la
tecla START externa
Comprobar los resultados
Pulsar la Softkey
OK para incorporar los valores
Pulsar la Softkey
INTERRUPCIÓN para finalizar
la función de calibración El TNC protocoliza el
proceso de calibración en el fichero TCHPRMAN.
html.
