Programar: Aceptación de datos de ficheros CAD
7.3 Convertidor DXF (opción #42)
7
266
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

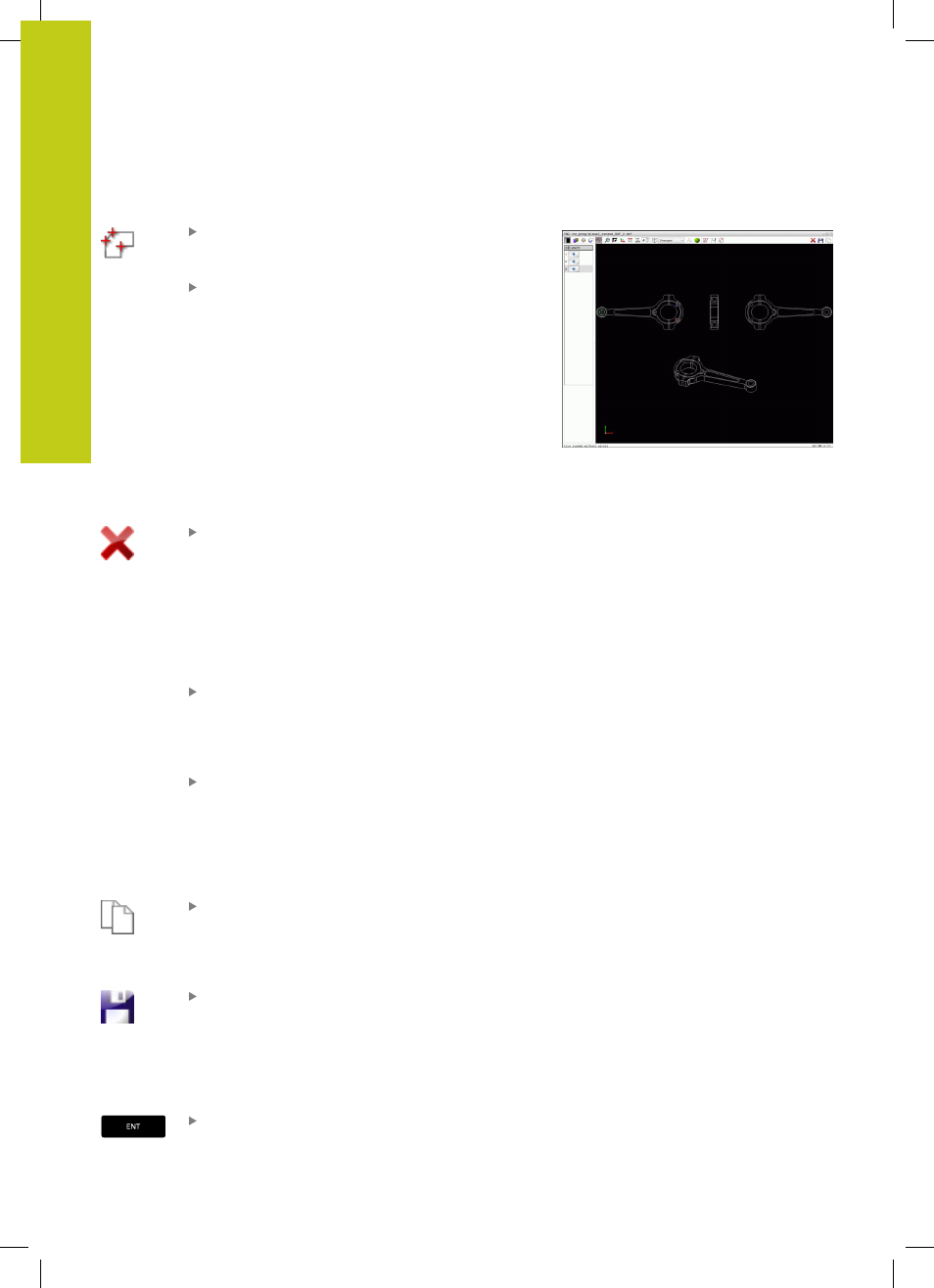

Selección individual
Elegir modo para seleccionar la posición de
mecanizado: La ventana de gráfico está activa para
la selección de posición
Para seleccionar una posición de mecanizado:
Con el ratón, situarse sobre el elemento deseado:
el TNC representa el elemento en color naranja.
Si se acciona al mismo tiempo la tecla Shift,
el TNC muestra las posiciones de mecanizado
seleccionables mediante asterisco, que están
sobre el elemento. Si se pulsa sobre un círculo,
el TNC toma el punto medio directamente
como posición de mecanizado Si se acciona al
mismo tiempo la tecla Shift, el TNC muestra
las posiciones de mecanizado seleccionables
mediante asterisco. El TNC incorpora en la
ventana de visualización de listas la posición
seleccionada (visualización de un punto)
En caso necesario, se pueden volver a
deseleccionar los elementos ya seleccionados
pulsando de nuevo sobre el elemento en la
ventana de gráfico mientras pulsa a la vez la
tecla
CTRL Alternativamente, en la ventana de
visualización de listas seleccionar el elemento
y pulsar la tecla
DEL. Haciendo clic en el icono
se pueden deseleccionar todos los elementos
seleccionados
Si desea determinar la posición de mecanizado
mediante un corte de dos elementos, pulsar
sobre el primer elemento con el botón izquierdo
del ratón: el TNC visualiza con un asterisco las
posiciones de mecanizado seleccionables
Pulsar sobre el segundo elemento (recta, círculo
completo o círculo) con el botón izquierdo del
ratón: el TNC acepta el punto de intersección
de los elementos en la ventana izquierda
(visualización de un punto). Si hay varios puntos
de intersección, el TNC toma el que está más
próximo al ratón.
Almacenar posiciones de mecanizado
seleccionadas en la memoria intermedia del TNC,
a fin de posteriormente poder introducirlas como
frase de posicionamiento con llamada a ciclo en un
programa de diálogo conversacional (Klartext), o.
Memorizar las posiciones de mecanizado
seleccionadas en un fichero de puntos: el TNC
visualiza una ventana superpuesta, en la cual se
puede introducir el directorio destino y cualquier
nombre para el fichero. Ajuste básico: nombre
del fichero DXF. Alternativamente, se puede
seleccionar asimismo el tipo de fichero:
Confirmar entrada: el TNC almacena el programa
del contorno en el directorio seleccionado
