Convertidor DXF (opción #42) 7.3
7
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
261
Información del elemento
El TNC muestra en la ventana de información del elemento cuan
lejos se encuentra el punto de referencia seleccionado, con
respecto al punto cero del dibujo.

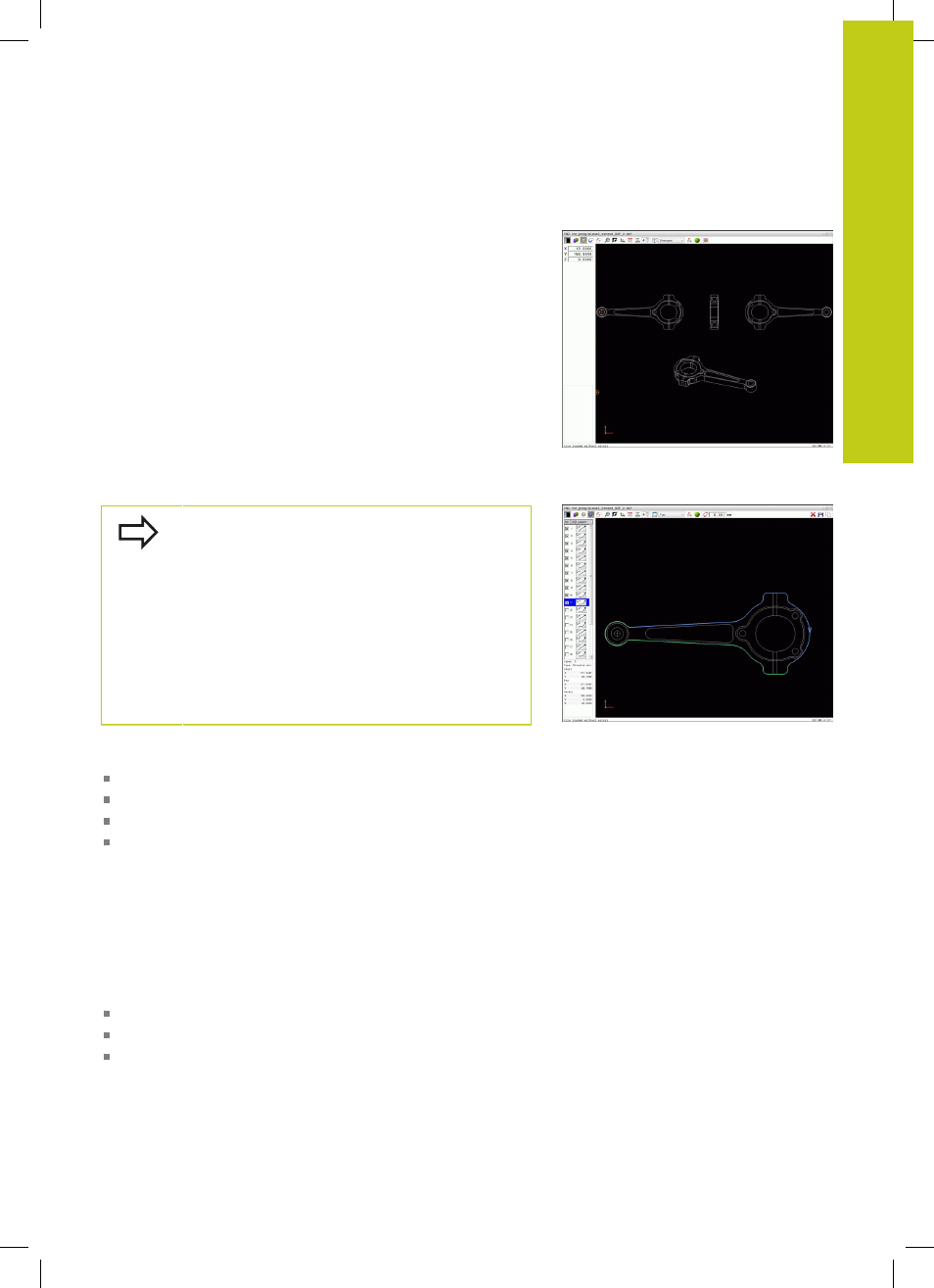

Seleccionar y memorizar contorno
A fin de seleccionar un contorno, debe utilizar el
ratón táctil en el teclado TNC o un ratón acoplado
mediante interfaz USB.
Determinar de este modo el sentido de la trayectoria
en la selección del contorno, de modo que coincida
con el sentido de mecanizado deseado.
Seleccionar el primer elemento de contorno de
manera que sea posible una aproximación sin peligro
de colisión.
Si los elementos de contorno están muy cerca entre
ellos, utilizar la función de zoom.
Como contorno seleccionable se tienen los siguientes elementos
DXF:
LÍNEA (recta)
CÍRCULO (círculo completo)
ARCO (círculo parcial)
POLYLINE (Polilínea)
Las elipses y splines son utilizables para puntos de intersección,
pero no son seleccionables. Si se seleccionan elipses o splines,
éstas se representan en rojo.
Información del elemento
El TNC muestra en la ventana de información del elemento
diferentes informaciones sobre el último elemento de contorno
que se ha seleccionado mediante clic del ratón en la ventana de
visualización de listas o en la ventana de gráfico.
Layer: muestra en qué plano se encuentra
Type: muestra de qué elemento se trata, p. ej., línea
Coordenadas: muestran punto inicial, punto final de un
elemento y, dado el caso, centro del círculo y radio
