Funciones básicas (opción #50) 14.2

14

TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

461

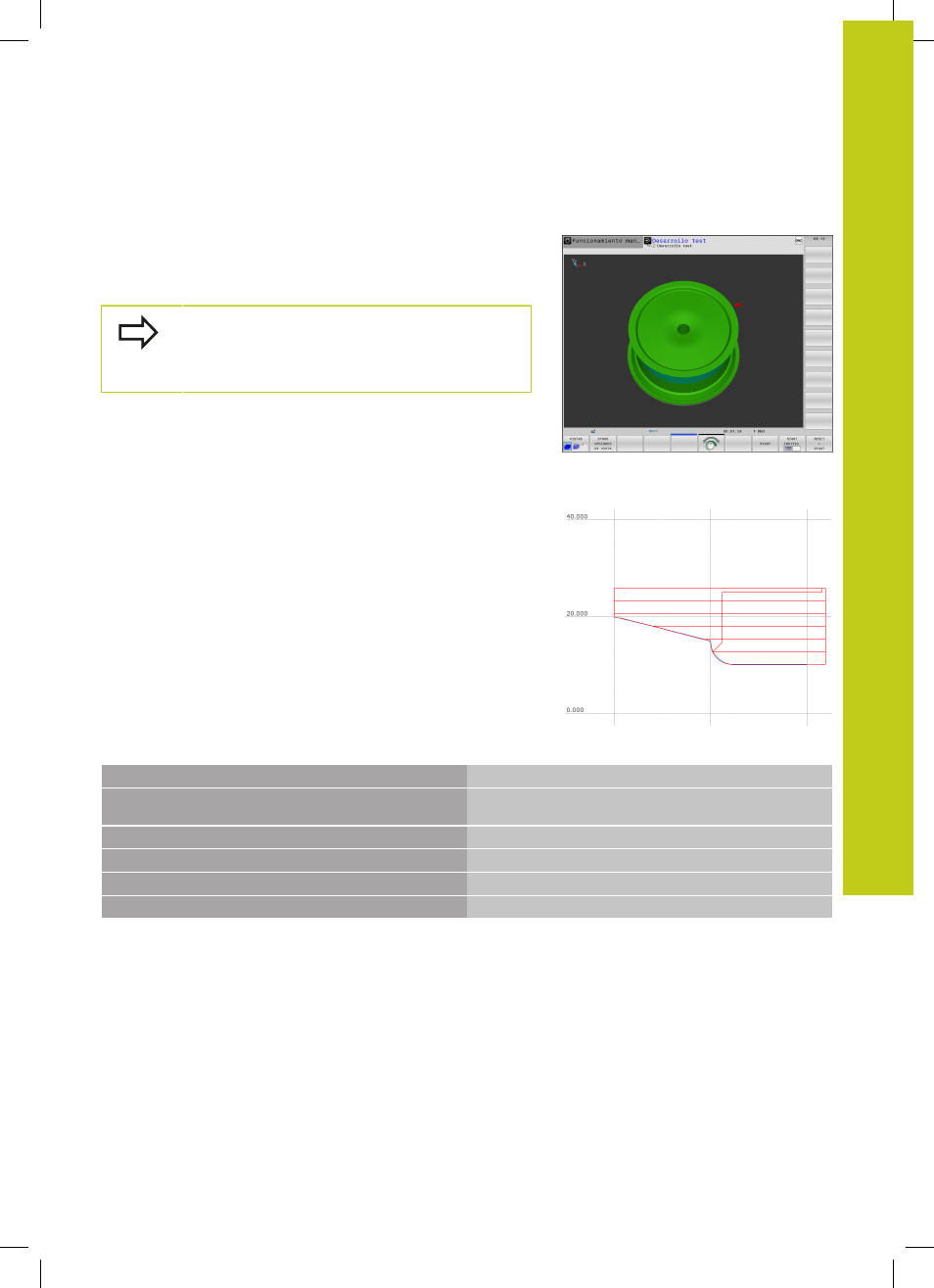

Presentación gráfica del mecanizado por torneado

Los mecanizados de torneado se pueden simular en el modo de
funcionamiento

Test de programa. La condición para ello es una

definición de la pieza en bruto apropiada para el mecanizado de
torneado y opción #20.

Los tiempos de mecanizado indicados de programas
con Mecanizados de fresado/torneado en la
simulación no se corresponden con los tiempos de
mecanizado reales.

Representación gráfica en el modo de funcionamiento
Programar

Los mecanizados de torneado también se pueden simular
gráficamente con el gráfico de lineas en el modo de
funcionamiento

Programar . Para la representación de los

movimientos de desplazamiento en el modo de giro en modo de
funcionamiento

Programar se cambia la vista con la ayuda de las

Softkeys, ver "Realizar el gráfico de programación para un programa
ya existente", página 149.

Durante el torneado, la disposición estándar de los ejes es que las
coordenadas X describen el diámetro de la pieza y las coordenadas
Z las posiciones longitudinales.

Asimismo, si el torneado tiene lugar en un plano bidimensional
(coordenadas X y Z), en una pieza en bruto rectangular deben
programarse los valores Y en la definición de la pieza en bruto.

Sintaxis NC

%LT 200 G71 *
N10 G30 G18 X+0 Y-1 Z-50 *

Definición de la pieza en bruto para la simulación gráfica del
mecanizado

N20 G31 G90 X+87 Y+1 Z+2 *
N30 T301 *

Llamada a la herramienta

N40 G00 G40 G90 Z+250 *

Retirar la hta. en el eje de la misma en marcha rápida

N50 FUNCTION MODE TURN *

Activar el modo de torneado
