Herramientas en funcionamiento de torneado (opción #50) 14.4
14
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
477

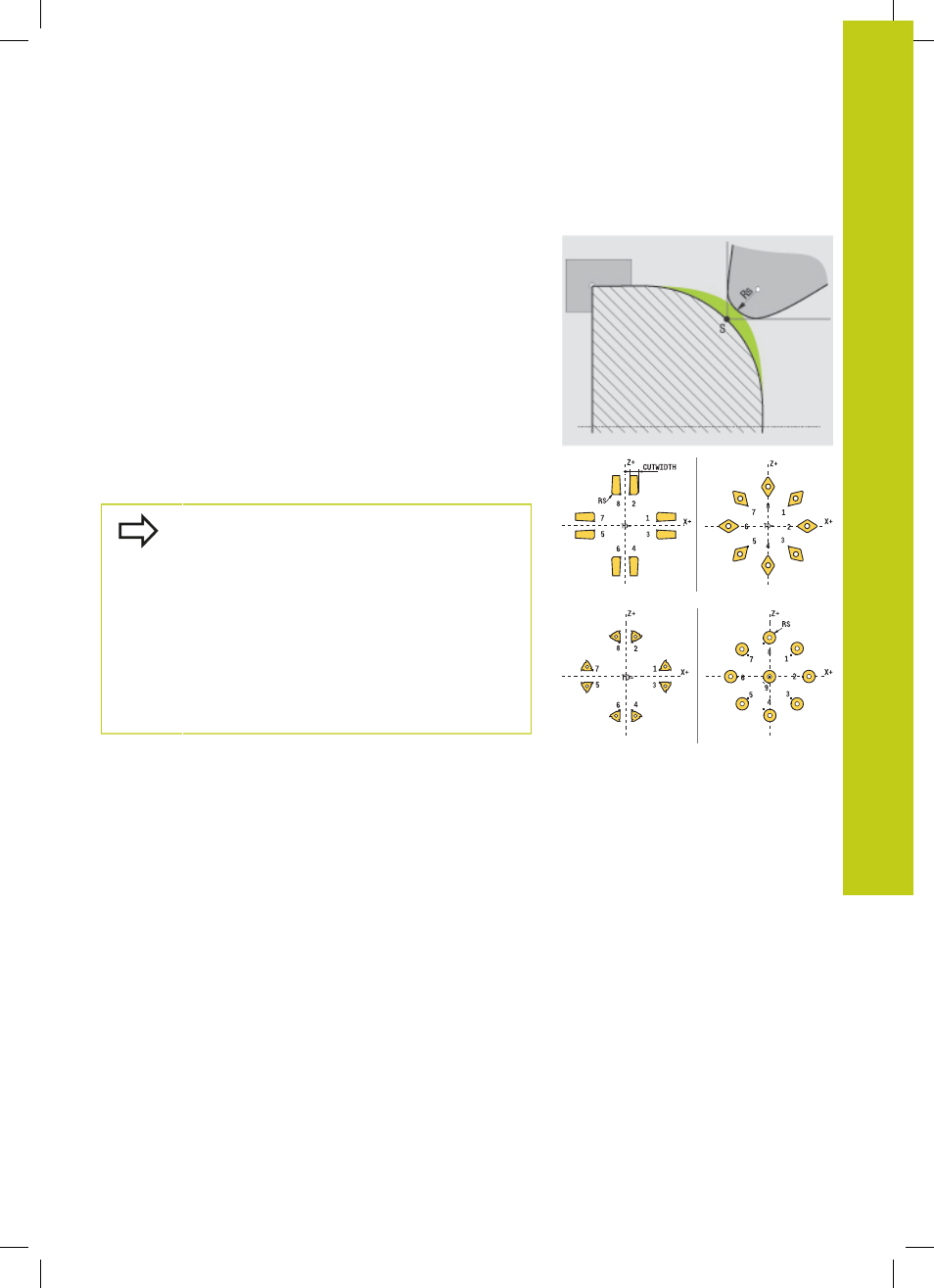

Corrección del radio del filo de corte SRK
Las herramientas de torneado tienen un radio de cuchilla en la
punta de la herramienta (
RS). De ello, en el mecanizado de conos,
fases y radios resultan distorsiones en el contorno puesto que los
recorridos de desplazamiento programados siempre se refieren a la
punta de cuchilla teórica S (véase imagen arriba a la derecha). SRK
evita este tipo de desviaciones.
En los ciclos de torneado, el TNC automáticamente realiza una
corrección del radio de cuchilla. En frases de desplazamiento
individuales y dentro de contornos programados se activa el SKR
con
G41 o G42.
En los ciclos de torneado, el TNC comprueba la geometría de
cuchilla mediante el ángulo de punta
P-ANGLE y el ángulo de
ajuste
T-ANGLE. El TNC sólo mecaniza los elementos de contorno
posibles con la herramienta correspondiente. El TNC emite un
aviso si queda material restante.
En posición de cuchilla neutral (
TO=2;4;6;8)
la dirección de la corrección de radio no esta
perfectamente definida. En estos casos, SRK sólo es
posible dentro de ciclos.
El TNC también puede realizar una corrección del
radio de cuchilla durante un mecanizado inclinado.
Pero con la siguiente limitación: si el mecanizado
inclinado se activa con M128, la corrección del
radio de cuchilla sin ciclo, es decir en las frases de
desplazamiento con
G41/G42, no es posible. Si el
mecanizado inclinado se activa con
M144, no existe
esta limitación.
