Funcionamiento manual y ajuste
15.10 Poner punto de referencia con palpador 3D
15
542
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

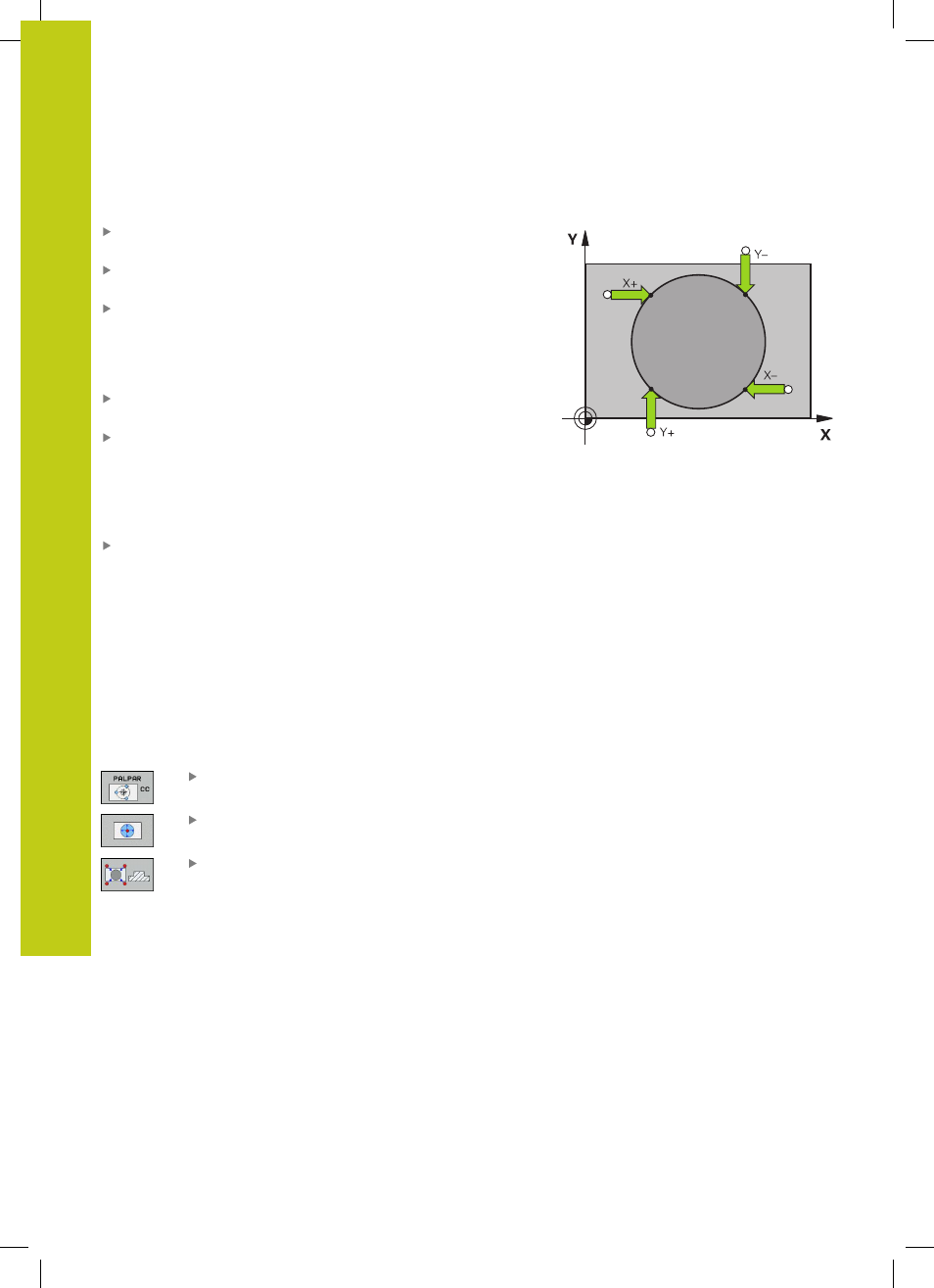

Círculo exterior:
Posicionar la bola de palpación cerca del primer punto de
palpación fuera del círculo
Seleccionar la dirección de palpación o la Softkey para rutina de
palpación automática
Palpación: accionar el pulsador externo de arranque START. En el
caso de que no se utilice ninguna rutina de palpación, se deberá
repetir dicho proceso. Tras el tercer proceso de palpación se
puede permitir el cálculo del punto central (se recomiendan
cuatro puntos de palpación).
Finalizar el proceso de palpación, cambiar a menú de evaluación:
Pulsar Softkey
EVALUACIÓN
Punto de referencia: introducir las coordenadas del punto de
ref., aceptar con Softkey
FIJAR PUNTO REF., o escribir valor en
una tabla (ver "Escribir en una tabla de puntos cero los valores
de medición de los ciclos de palpación", página 525, o ver
"Escribir en la tabla de presets los valores de medición de los
ciclos de palpación", página 526)
Finalizar la función de palpación: Pulsar la Softkey
FINAL
Después de la palpación, el TNC visualiza en pantalla las
coordenadas actuales del punto central y el radio del círculo PR.
Fijar el punto de referencia mediante varios taladros/islas
circulares
En la segunda regleta de Softkeys se encuentra una Softkey, con
la que se puede fijar el punto de referencia mediante la disposición
de varios taladros o islas circulares. Se puede fijar el punto de
intersección de dos o más elementos a palpar como punto de
referencia.
Seleccionar la función de palpación para el punto de intersección
de taladros/islas circulares:
Seleccionar la función de palpación: Pulsar la
Softkey
PALPAR CC
El taladro debe palparse automáticamente:
Fijar mediante Softkey
La isla circular debe palparse automáticamente:
Fijar mediante Softkey
Posicionar previamente el palpador en el centro de taladro o en
la proximidad del primer punto de palpación en la isla circular.
Después de pulsar la tecla NC-Start, el TNC palpa automáticamente
los puntos del círculo.
A continuación, el palpador se desplaza hasta el siguiente taladro
y se palpa de igual forma. Repetir este proceso hasta que se han
palpado todos los taladros para determinar el punto de referencia.
