Programar: Aceptación de datos de ficheros CAD
7.3 Convertidor DXF (opción #42)
7
268
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

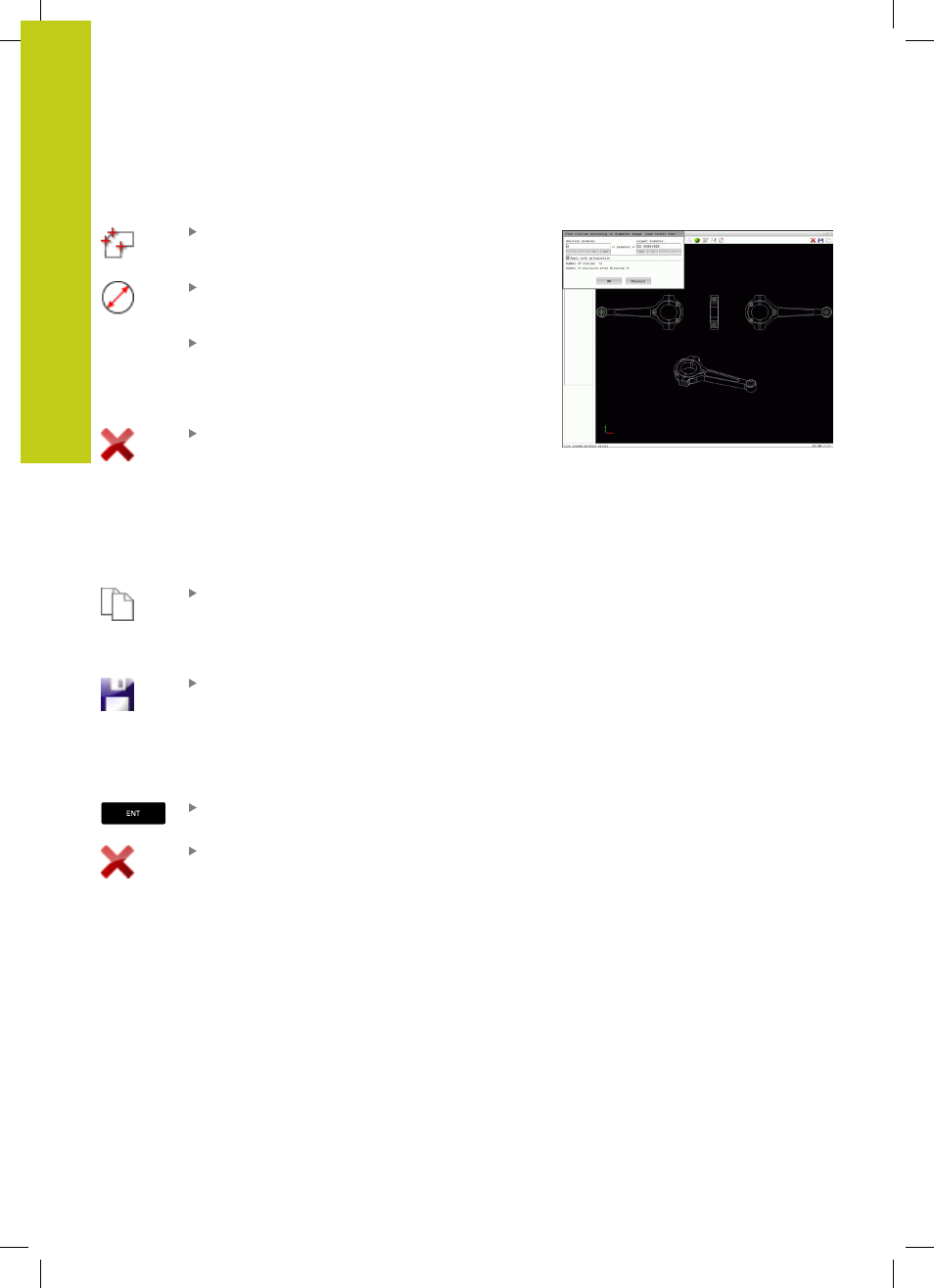

Selección rápida de posiciones de taladrado mediante icono
Elegir modo para seleccionar la posición de
mecanizado: La ventana de gráfico está activa para
la selección de posición
Seleccionar icono: El TNC abre una ventana de
superposición en la que se pueden filtrar los
taladros por su tamaño
Dado el caso, poner ajustes de filtro (ver "Ajustes
de filtro", página 269) y pulsar el botón
OK: El
TNC incorpora en la ventana de visualización de
listas las posiciones seleccionadas (Visualización
de un punto)
En caso necesario, se pueden volver a
deseleccionar los elementos ya seleccionados
pulsando de nuevo sobre el elemento en la
ventana de gráfico mientras pulsa a la vez la
tecla
CTRL Alternativamente, en la ventana de
visualización de listas seleccionar el elemento
y pulsar la tecla
DEL. Haciendo clic en el icono
se pueden deseleccionar todos los elementos
seleccionados
Almacenar posiciones de mecanizado
seleccionadas en la memoria intermedia del TNC,
a fin de posteriormente poder introducirlas como
frase de posicionamiento con llamada a ciclo en un
programa de diálogo conversacional (Klartext), o.
Memorizar las posiciones de mecanizado
seleccionadas en un fichero de puntos: el TNC
visualiza una ventana superpuesta, en la cual se
puede introducir el directorio destino y cualquier
nombre para el fichero. Ajuste básico: Nombre
del fichero CAD Alternativamente, se puede
seleccionar asimismo el tipo de fichero:
Confirmar entrada: el TNC almacena el programa
del contorno en el directorio seleccionado
Si se quiere continuar seleccionando otras
posiciones de mecanizado: pulsar el icono
de deseleccionar elementos seleccionados y
seleccionar como se ha descrito anteriormente
