Programación: Mecanizado multieje
12.2 La función PLANE: Girar el plano de mecanizado (opción #8)
12
424
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

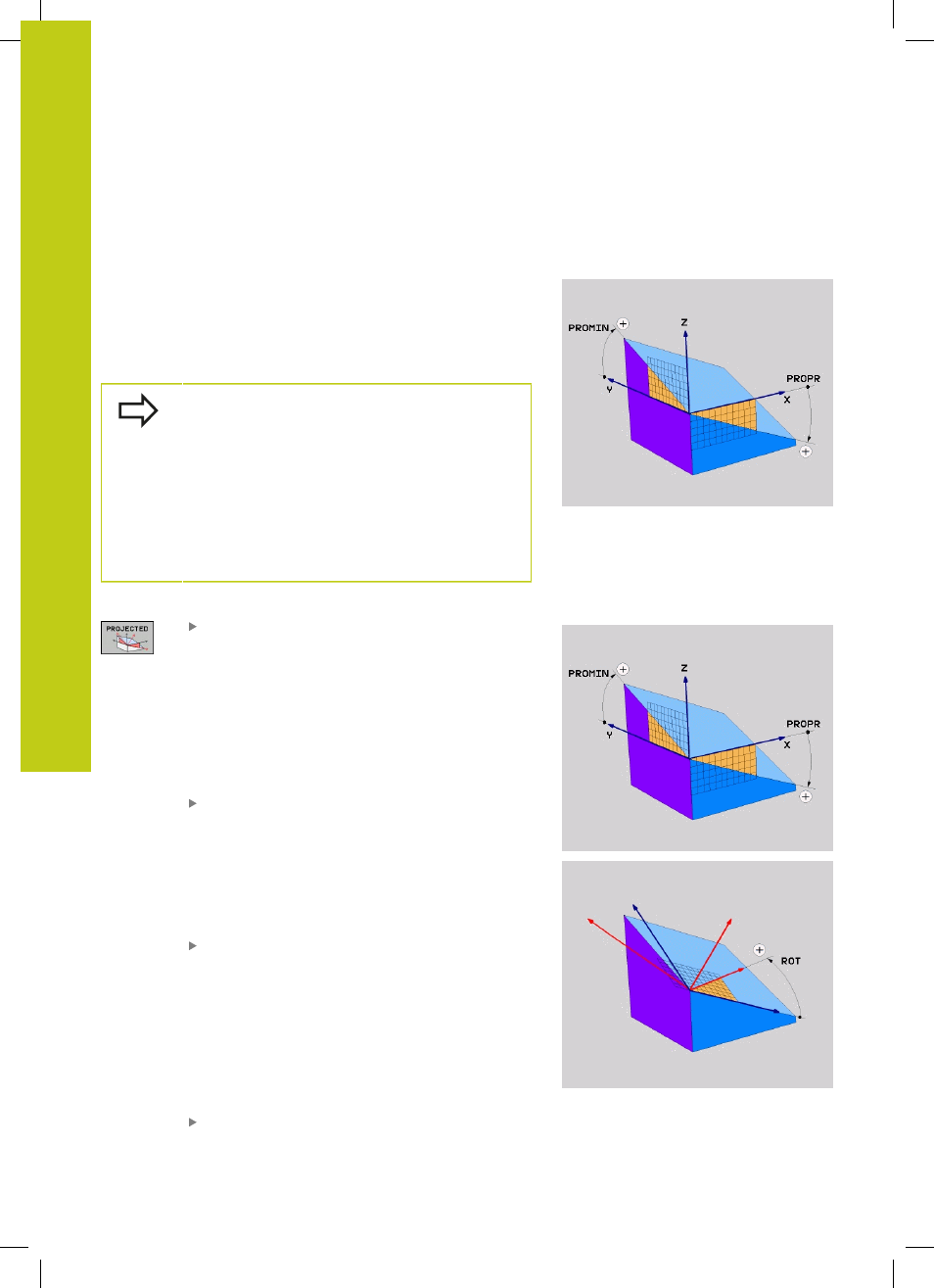

Definir el plano de mecanizado mediante el ángulo
de proyección: PLANE PROJECTED
Aplicación
Mediante los ángulos de proyección se define un plano de
mecanizado, para ello indicando dos ángulos, que se pueden
obtener mediante la proyección del primer plano de coordenadas
(Z/X para el eje de herramienta Z) y del segundo plano de
coordenadas (Y/Z para el eje de herramienta Z) en el plano de
mecanizado a definir.
Antes de la programación deberá tenerse en
cuenta
Los ángulos de proyección solo pueden utilizarse
cuando las definiciones de ángulo se refieran a
un bloque rectangular. De lo contrario aparecen
distorsiones en la pieza.
Descripción de parámetros para el comportamiento
del posicionamiento: ver "Determinar el
comportamiento de posicionamiento de la función
PLANE", página 434.
Parámetros de introducción
¿Ángulo de proyección 1er ¿plano de
coordenadas?: ángulo proyectado del plano
de mecanizado inclinado en el primer plano de
coordenadas del sistema de coordenadas de la
máquina (Z/X para el eje de herramienta Z, véase
la figura superior derecha). Rango de introducción
de -89.9999° a +89.9999°. El eje de 0° es el eje
principal del plano de mecanizado activo (X con
eje de herramienta Z, dirección positiva ver figura
superior derecha)
¿Ángulo de proyección 2o ¿plano de
coordenadas?: ángulo proyectado en el segundo
plano de coordenadas del sistema de coordenadas
de la máquina (Y/Z para el eje de herramienta
Z, véase la figura superior derecha). Rango de
introducción de -89.9999° a +89.9999°. El eje de
0° es el eje transversal del plano de mecanizado
activo (Y con eje de herramienta Z)
Ángulo ROT del plano ¿Plano?: Giro del sistema
de coordenadas inclinado alrededor del eje de
herramienta inclinado (corresponde de forma
análoga a una rotación con el ciclo 10 GIRO). Con
el ángulo de rotación es posible determinar de
forma sencilla la dirección del eje principal del
plano de mecanizado (X con eje de herramienta Z,
Z con eje de herramienta Y, ver figura en el centro
a la derecha.) Rango de introducción de -360° a
+360°.
Continuar con las propiedades de posicionamiento
ver "Determinar el comportamiento de
posicionamiento de la función PLANE",
página 434
