Funciones angulares 9.4
9
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
299

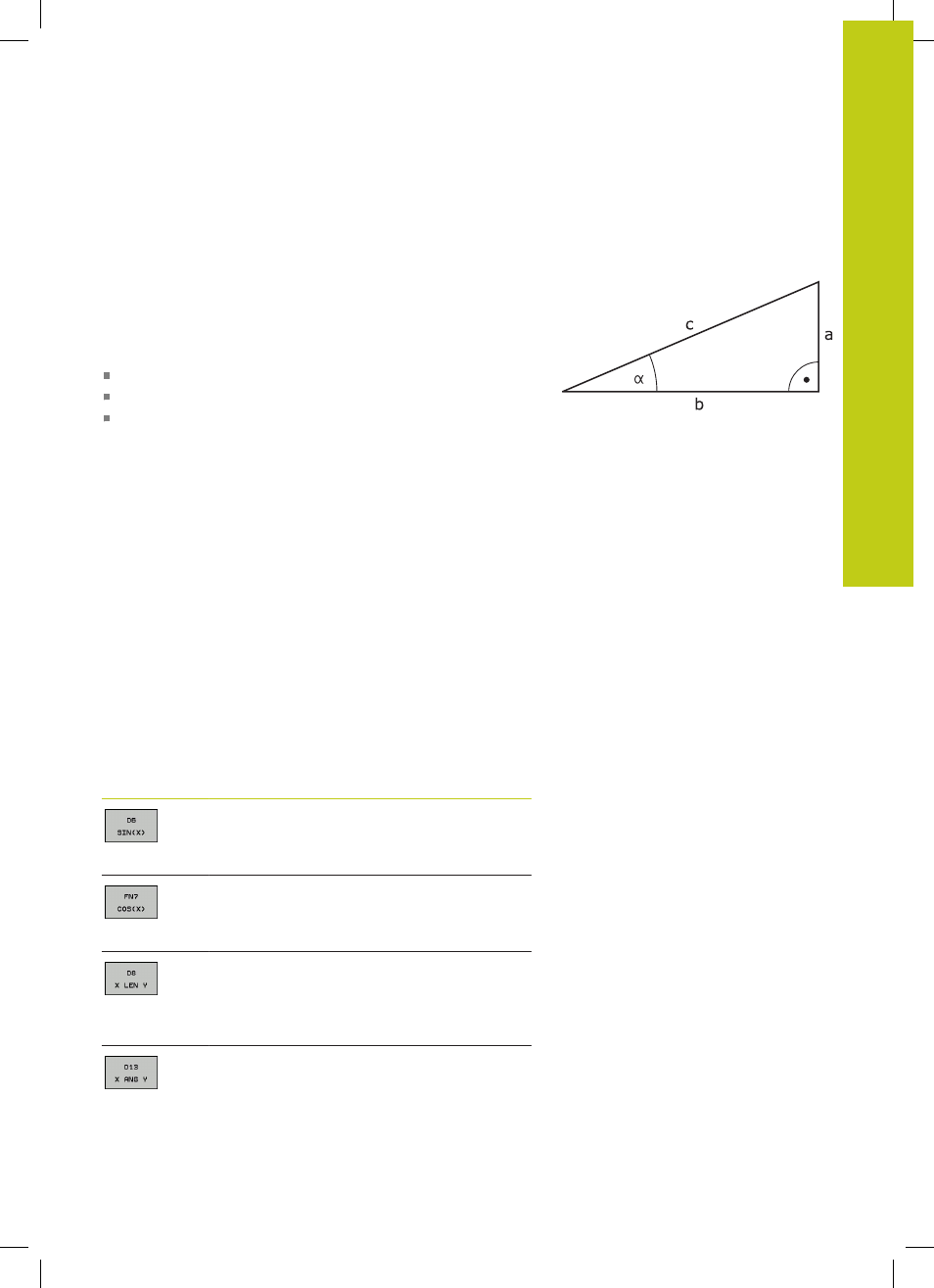

9.4 Funciones angulares
Definiciones
Seno: sen
α = a / c
Coseno: cos
α = b / c
Tangente: Tan
α = a / b = sen α / cos α
Siendo
c la hipotenusa o lado opuesto al ángulo recto
a la cara opuesta al ángulo
α
b el tercer lado
El TNC calcula el ángulo mediante la tangente:
α = arctan (a / b) = arctan (sen α / cos α)
Ejemplo:
a = 25 mm
b = 50 mm
α arctan (a / b) = arctan 0,5 = 26,57°
Además se tiene:
a² + b² = c² (mit a² = a x a)
c =
√ (a
2 + b 2 )
Programación de funciones trigonométricas
Las funciones trigonométricas aparecen cuando se pulsa la
Softkey
FUNCIONES TRIGONOM.. El TNC muestra las Softkeys que
aparecen en la tabla de la parte inferior.
Softkey Función
D06: SENO
p. ej.
D06 Q20 P01 -Q5 *
Determinar el seno de un ángulo en grados (°)
y asignar
D07: COSENO
p. ej.
D07 Q21 P01 -Q5 *
Determinar el coseno de un ángulo en grados
(°) y asignar
D08: RAÍZ CUADRADA DE UNA SUMA DE
CUADRADOS
p. ej.
D08 Q10 P01 +5 P02 +4 *
Formar la longitud a partir de dos valores y
asignar
D13: ÁNGULO
p. ej.
D13 Q20 P01 +10 P02 -Q1 *
Determinar el ángulo con arctan a partir de
dos lados o sen y cos del ángulo (0 < ángulo <
360°) y asignar
