Programar: Aceptación de datos de ficheros CAD
7.3 Convertidor DXF (opción #42)
7
254
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

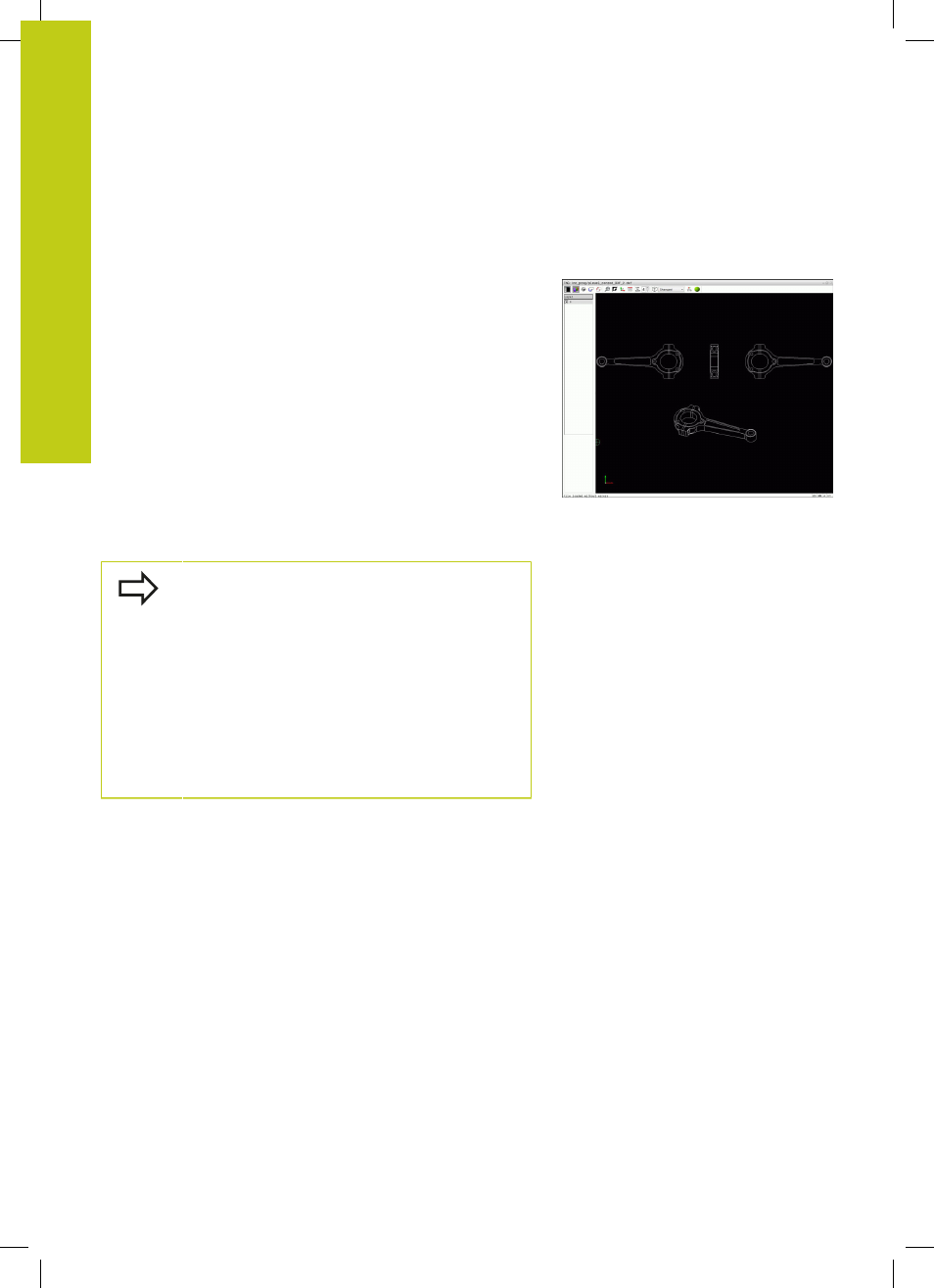

7.3 Convertidor DXF (opción #42)
Aplicación
Se pueden abrir ficheros DXF directamente en el TNC para
extraer de estos ficheros contornos o posiciones de mecanizado
y guardarlos como programas en lenguaje conversacional o como
ficheros de puntos. Los programas en lenguaje conversacional
obtenidos en la selección de contorno también pueden ejecutarse
con controles numéricos TNC antiguos, ya que los programas de
contorno únicamente contienen frases
L yCC-/C
Cuando se procesan ficheros en el modo de funcionamiento
Programar, entonces el TNC genera, por defecto, programas de
contorno con la extensión de fichero
.H y ficheros de puntos con la
extensión
.PNT. De todos modos, en el diálogo de almacenamiento
se puede seleccionar libremente el tipo de fichero. Por otra
parte, el contorno seleccionado o las posiciones de mecanizado
seleccionadas también se pueden almacenar en la memoria
intermedia del TNC, a fin de posteriormente poderlas introducir
directamente en un programa NC.
El fichero a procesar debe guardarse en el disco duro
del TNC.
Antes de realizar la lectura, comprobar en el TNC
que el nombre del fichero no contenga espacios en
blanco ni caracteres especiales no permitidos ver
"Nombres de ficheros", página 112.
El TNC da soporte al formato R12 DXF más
expandido (corresponde a AC1009).
El TNC no da soporte al formato DXF binario. Al
generar el fichero DXF desde el programa CAD o
de signos, prestar atención a que se memorice el
fichero en formato ASCII.
