Movimientos de trayectoria – Programación de contorno libre FK 6.6
6
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
245

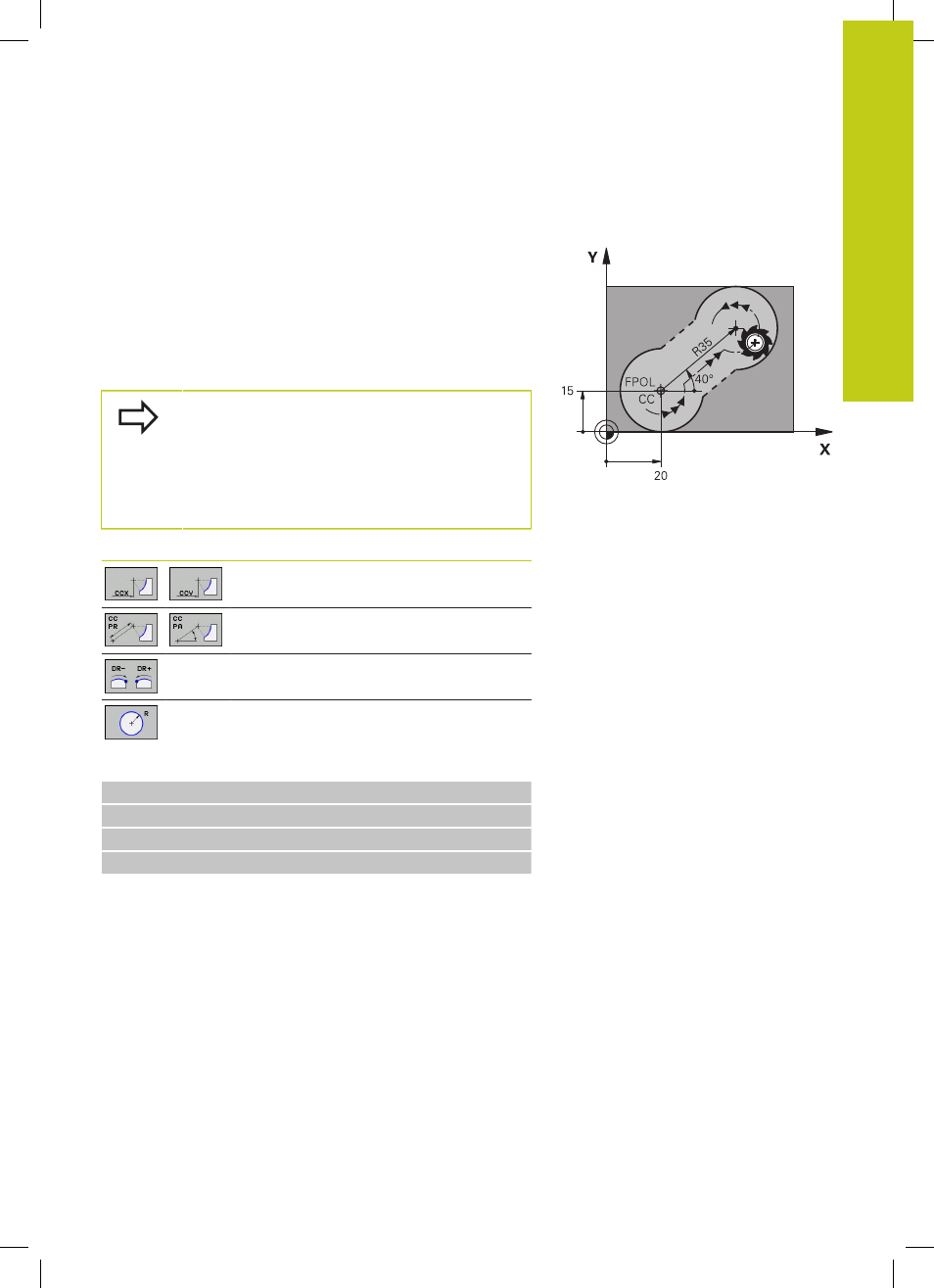

Punto central del círculo CC, radio y sentido de giro en la frase
FC-/FCT
Para las trayectorias de libre programación, con las indicaciones
que se introducen, el TNC calcula un punto central del círculo. De
esta forma también se puede programar en una frase un círculo
completo en una frase con la programación FK.
Si se quiere definir el punto central del círculo en coordenadas
polares, se realiza mediante la función FPOL del polo, en vez de
CC. FPOL actúa hasta la siguiente frase con FPOL y se determina
en coordenadas cartesianas.
Un punto central del círculo programado de forma
convencional o ya calculado no actua más en el
apartado FK como polo o como punto central del
círculo: Cuando se programan convencionalmente
coordenadas polares que se refieren a un polo
determinado anteriormente en una frase CC, hay que
introducir de nuevo dicho polo con una frase CC.
Softkeys Datos conocidos
Punto central en coordenadas cartesianas
Punto central en coordenadas polares
Sentido de giro de la trayectoria circular
Radio de la trayectoria circular
Ejemplo de frases NC
N10 FC CCX+20 CCY+15 DR+ R15
N20 FPOL X+20 Y+15
N30 FL AN+40
N40 FC DR+ R15 CCPR+35 CCPA+40
