Programación: Programar contornos
6.4 Movimientos de trayectoria - coordenadas cartesianas
6
220
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

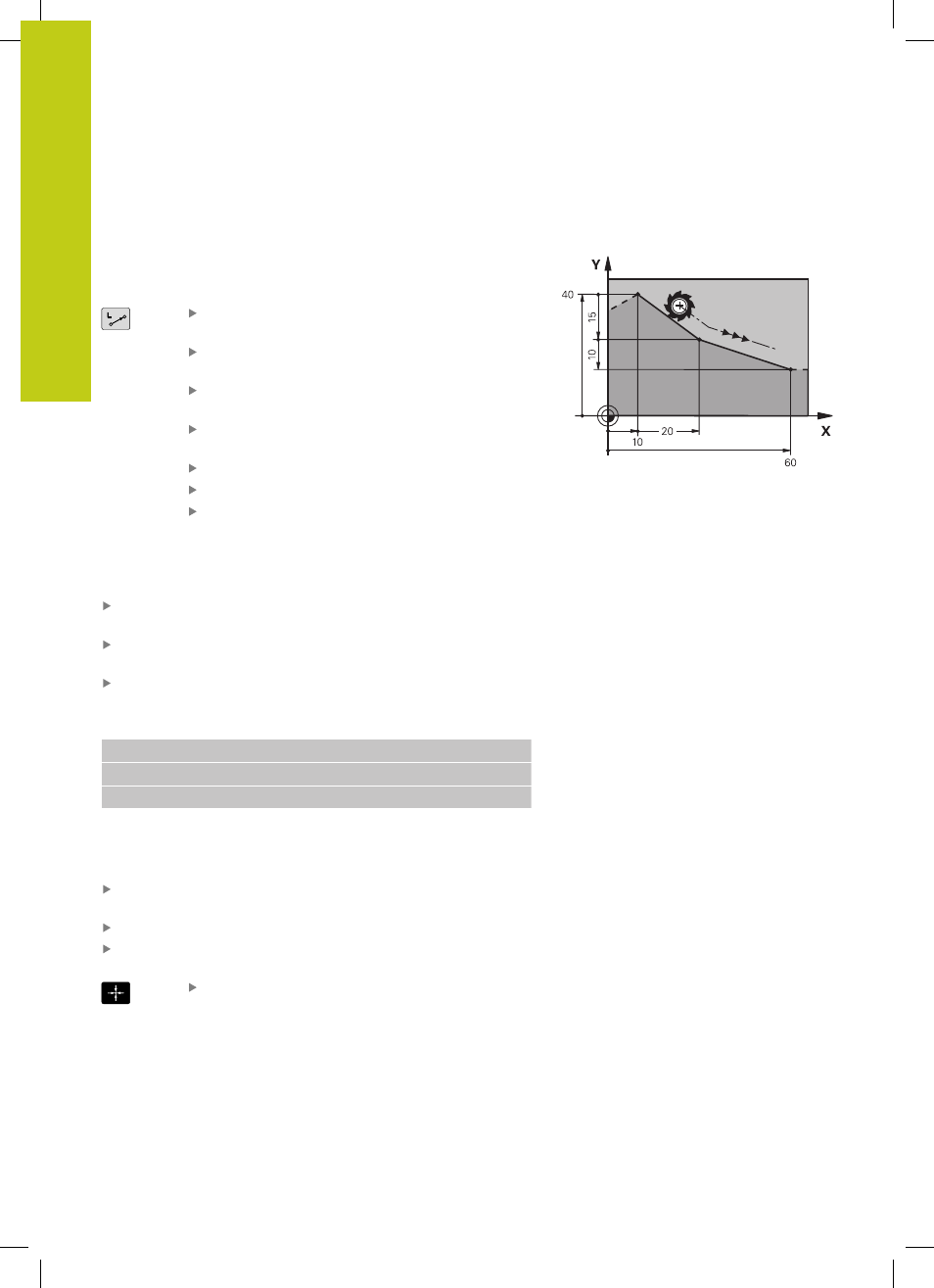

Recta en marcha rápida G00 o recta con avance F
G01
El TNC desplaza la herramienta sobre una recta desde su posición
actual hasta el punto final de la misma. El punto de partida es el
punto final de la frase anterior.
Pulsar la tecla
L para iniciar una frase de programa
de un movimiento rectilíneo
Con la tecla de flecha cambiar hacia la izquierda al
campo de introducción para las funciones G.
Seleccionar la Softkey G00 para un
desplazamiento en marcha rápida
Coordenadas del punto final de la recta, en caso
necesario
Corrección de radio G40/G41/G42
Avance F
Función auxiliar M
Movimiento con avance rápido
Una frase lineal para una marcha rápida (
FRASE G00) también se
puede iniciar con la tecla
L:":
Pulsar la tecla L para iniciar una frase de programa de un
movimiento rectilíneo
Con la tecla de flecha cambiar hacia la izquierda al campo de
introducción para las funciones G.
Seleccionar la Softkey
G00 para un desplazamiento en marcha
rápida
Ejemplo de frases NC
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
Aceptar la posición real
También se puede generar una frase lineal (frase
G01) con la tecla
"
ACEPTAR POSICIÓN REAL":
Desplazar la herramienta en el modo de funcionamiento manual
a la posición que se quiere aceptar
Cambiar la visualización de la pantalla a Programación
Seleccionar la frase del programa detrás de la cual se quiere
añadir la frase lineal
Pulsar la tecla
ACEPTAR POSICIÓN REAL: el TNC
genera una frase lineal con las coordenadas de la
posición real
