Movimientos de trayectoria - coordenadas cartesianas 6.4
6
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
223

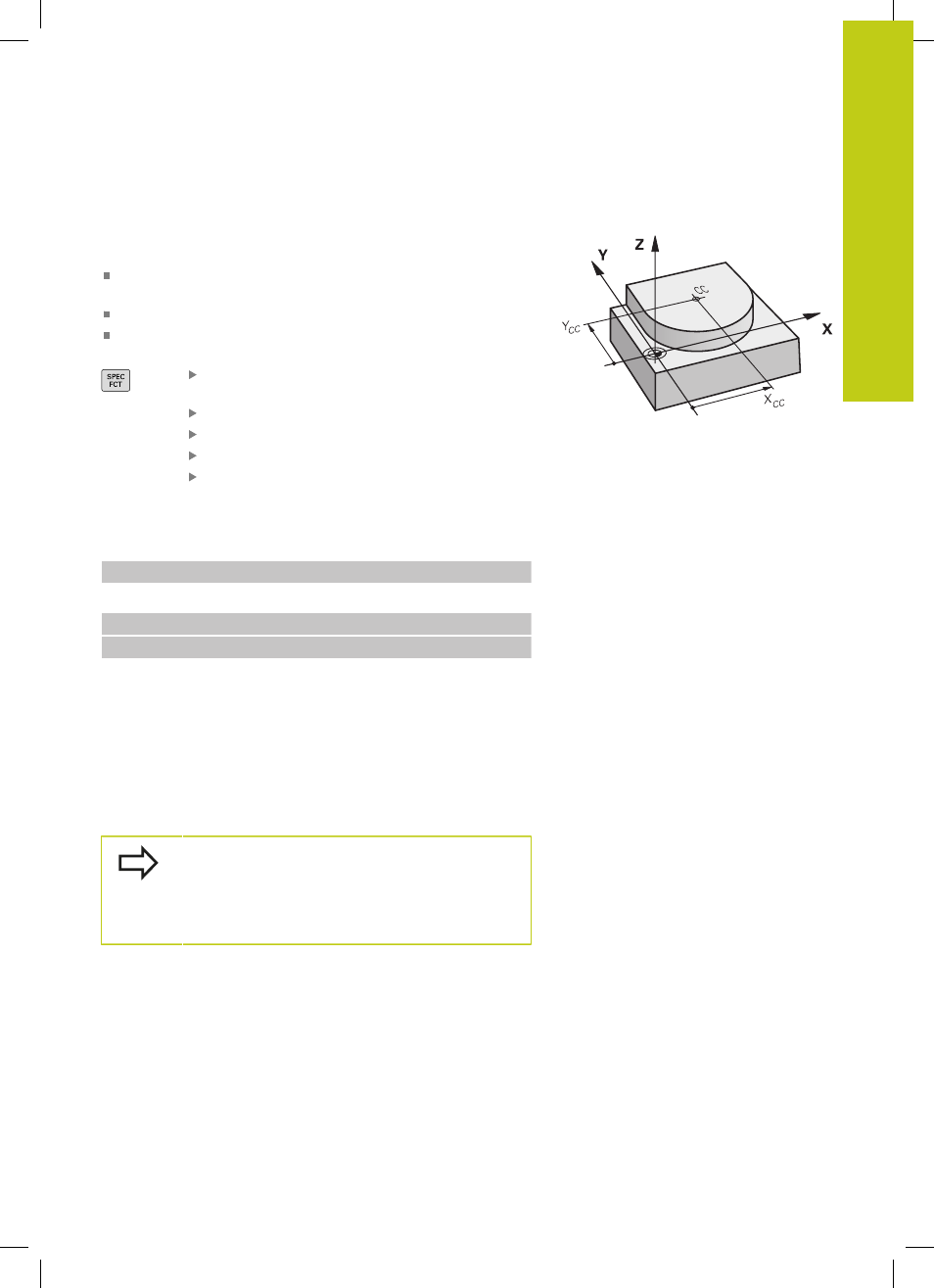

Punto central del círculo I, J
El punto central del círculo corresponde a las trayectorias circulares
que se programan con las funciones
G02, G03 ó G05. Para ello,
se introducen las coordenadas cartesianas del punto central del
círculo en el plano de mecanizado o
aceptar la última posición programada o
se aceptan las coordenadas con la tecla „
ACEPTAR POSICIONES
REALES“
Programación del punto central del círculo: Pulsar
la tecla SPEC FCT.
Seleccionar la Softkey PROGRAMA FUNCIONES
Seleccionar la Softkey DIN/ISO
Seleccionar la Softkey I o J
Introducir las coordenadas para el punto central
del círculo o para aceptar la última posición
programada:
G29
Ejemplo de frases NC
N50 I+25 J+25 *
o
N10 G00 G40 X+25 Y+25 *
N20 G29*
Las líneas de programa 10 y 20 no se refieren a la figura.
Validez
El punto central del círculo queda determinado hasta que se
programa un nuevo punto central del círculo.
Introducir el punto central del círculo en incremental
Una coordenada introducida incrementalmente en el punto central
del círculo se refiere siempre a la última posición programada de la
herramienta.
Con
I y J se identifica una posición como centro
del círculo: La herramienta no se desplaza a esta
posición.
El centro del círculo es a la vez polo de las
coordenadas polares.
