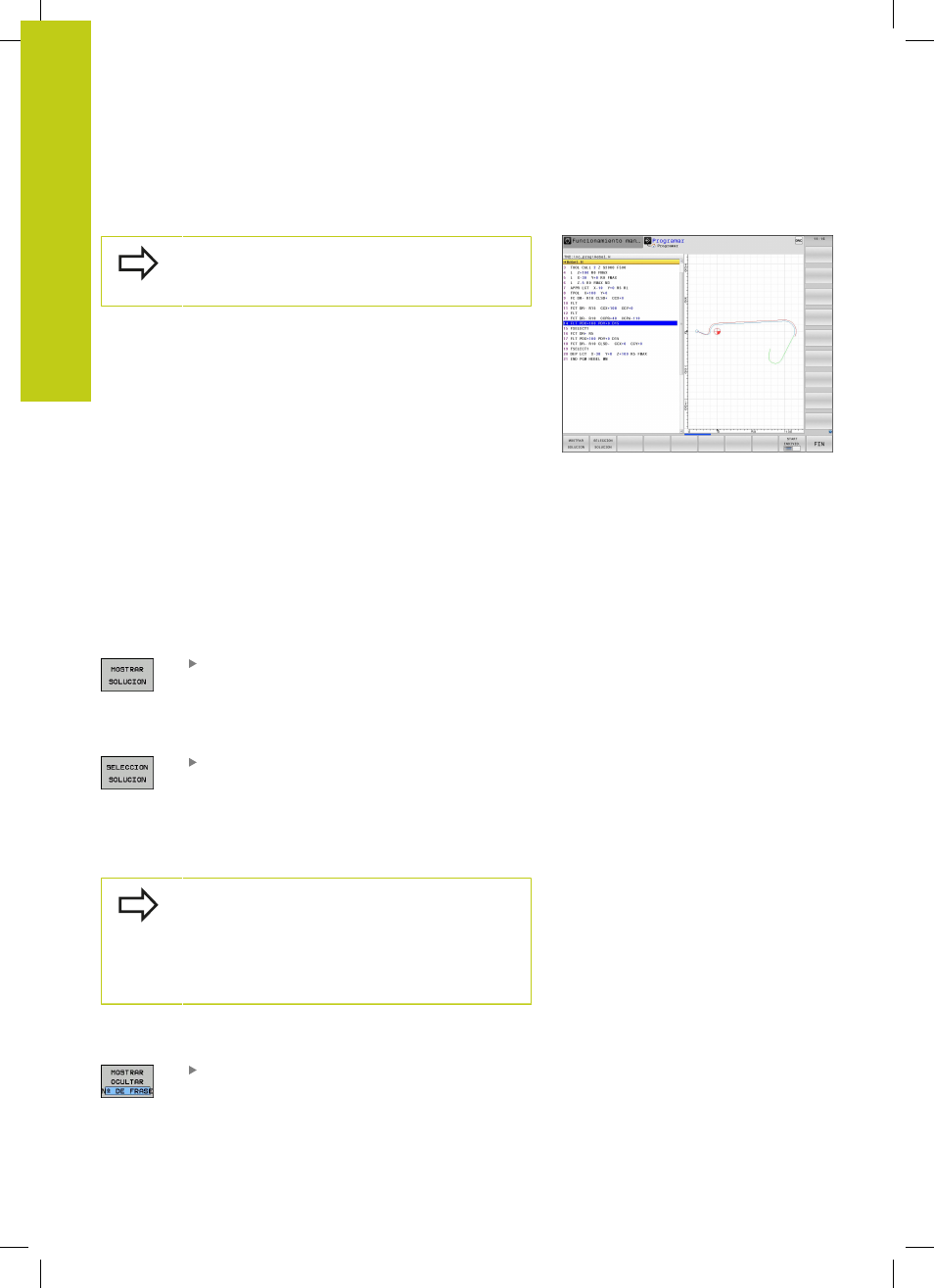

Gráfico de la programación FK
Para poder utilizar el gráfico en la programación FK,
se selecciona la subdivisión de pantalla PROGRAMA
+ GRAFICO ver "Programación", página 72
Si faltan las indicaciones de las coordenadas, es difícil determinar el
contorno de una pieza. En estos casos el TNC muestra diferentes
soluciones en el gráfico FK y Ud. selecciona la correcta. El gráfico
FK representa el contorno de la pieza en diferentes colores:
azul : La trayectoria del contorno está claramente
determinada.
El último elemento FK se representará en azul sólo
después del movimiento de alejamiento, a pesar
de que haya una determinación inequívoca, p. ej.,
mediante CLSD-.
verde : Los datos introducidos permiten varias soluciones;
Ud. selecciona la correcta.
rojo : Los datos introducidos no son suficientes para
determinar la trayectoria del contorno; hay que
introducir más datos.
Si los datos indican varias soluciones y la trayectoria del contorno
se visualiza en color verde, se selecciona el contorno correcto de la
siguiente forma:
Pulsar la Softkey
MOSTRAR SOLUCIÓN hasta
que se visualice correctamente el elemento del
contorno. Utilizar la función Zoom (2ª carátula de
Softkeys), si no son diferenciables las posibles
soluciones en la visualización estándar
La trayectoria del contorno visualizada
corresponde al plano: determinar con la Softkey
SELECCIONAR SOLUCION
Si no se quiere determinar aún un contorno representado en color
verde se pulsa la Softkey
FINALIZAR SELECCIÓN, para continuar
con el diálogo FK.
Las trayectorias representadas en color verde
deberán determinarse lo antes posible con
LÖSUNG
WÄHLEN , para limitar la ambigüedad de las
trayectorias siguientes del contorno.
El constructor de su máquina puede determinar otros
colores para el gráfico FK.
Visualizar números de frase en la ventana de gráficos
Para visualizar números de frase en la ventana de gráficos:
Fijar la Softkey
OMISIÓN DE VISUALIZACIÓN DEL
Nº FRASE a VISUALIZAR (3ª barra de Softkeys)
