Movimientos de trayectoria – Programación de contorno libre FK 6.6
6
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
247

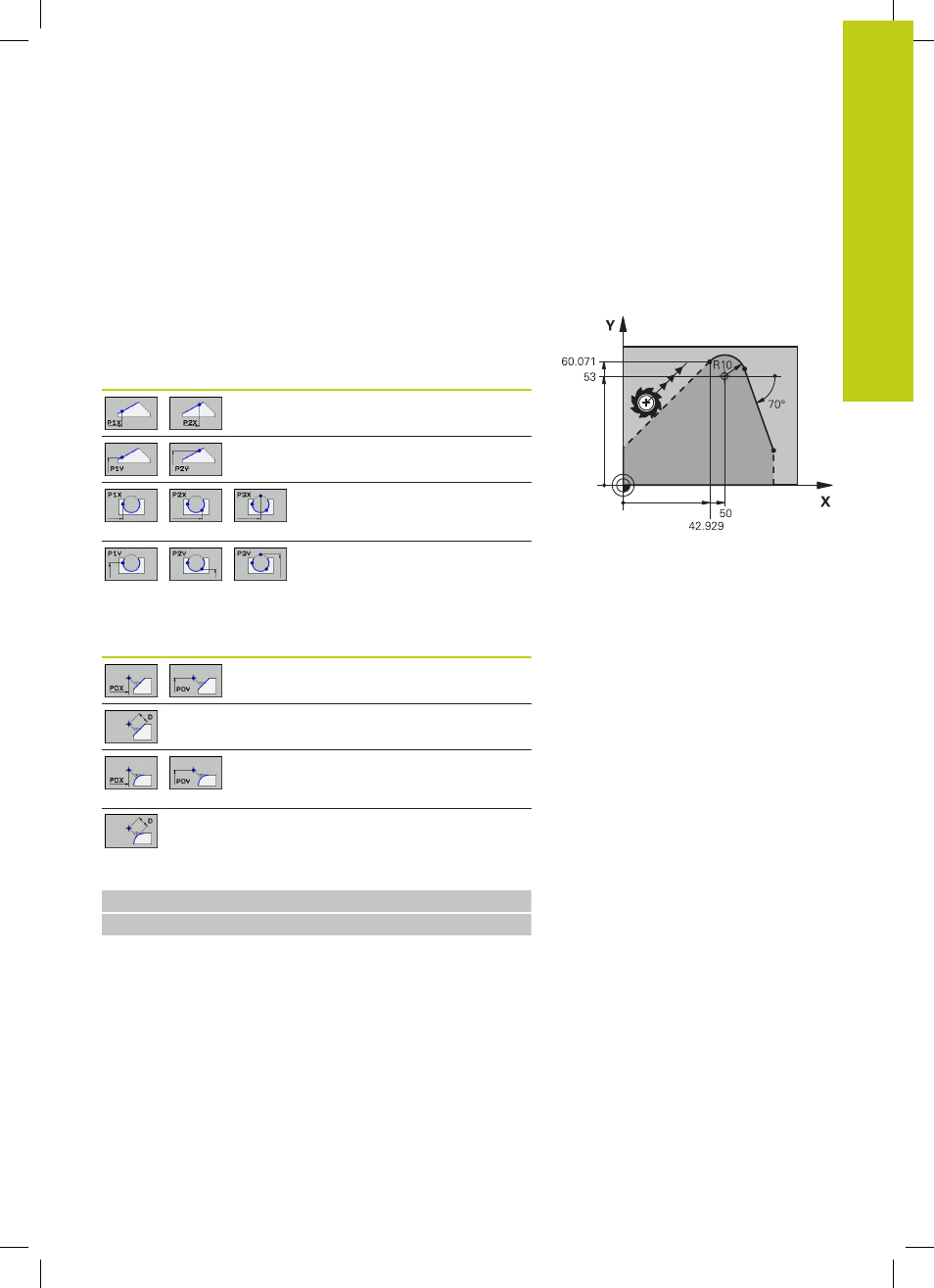

Puntos auxiliares
Tanto para rectas como para trayectorias circulares libres se
pueden introducir coordenadas de puntos auxiliares sobre o junto al
contorno.
Puntos auxiliares sobre un contorno
Los puntos auxiliares se encuentran directamente en la recta, o
bien en la prolongación de la recta, o bien directamente sobre la
trayectoria circular.
Softkeys Datos conocidos
Coordenada X de un punto
auxiliar P1 o P2 de una recta
Coordenada Y de un punto
auxiliar P1 o P2 de una recta
Coordenada X de un punto
auxiliar P1, P2 o P3 de una
trayectoria circular
Coordenada Y de un punto
auxiliar P1, P2 o P3 de una
trayectoria circular
Puntos auxiliares junto a un contorno
Softkeys Datos conocidos
Coordenadas X e Y del punto
auxiliar junto a una recta
Distancia del punto auxiliar a las
rectas
Coordenada X e Y de un pto.
auxiliar junto a una trayectoria
circular
Distancia del punto auxiliar a la
trayectoria circular
Ejemplo de frases NC
N10 FC DR- R10 P1X+42.929 P1Y+60.071
N20 FLT AN-70 PDX+50 PDY+53 D10
