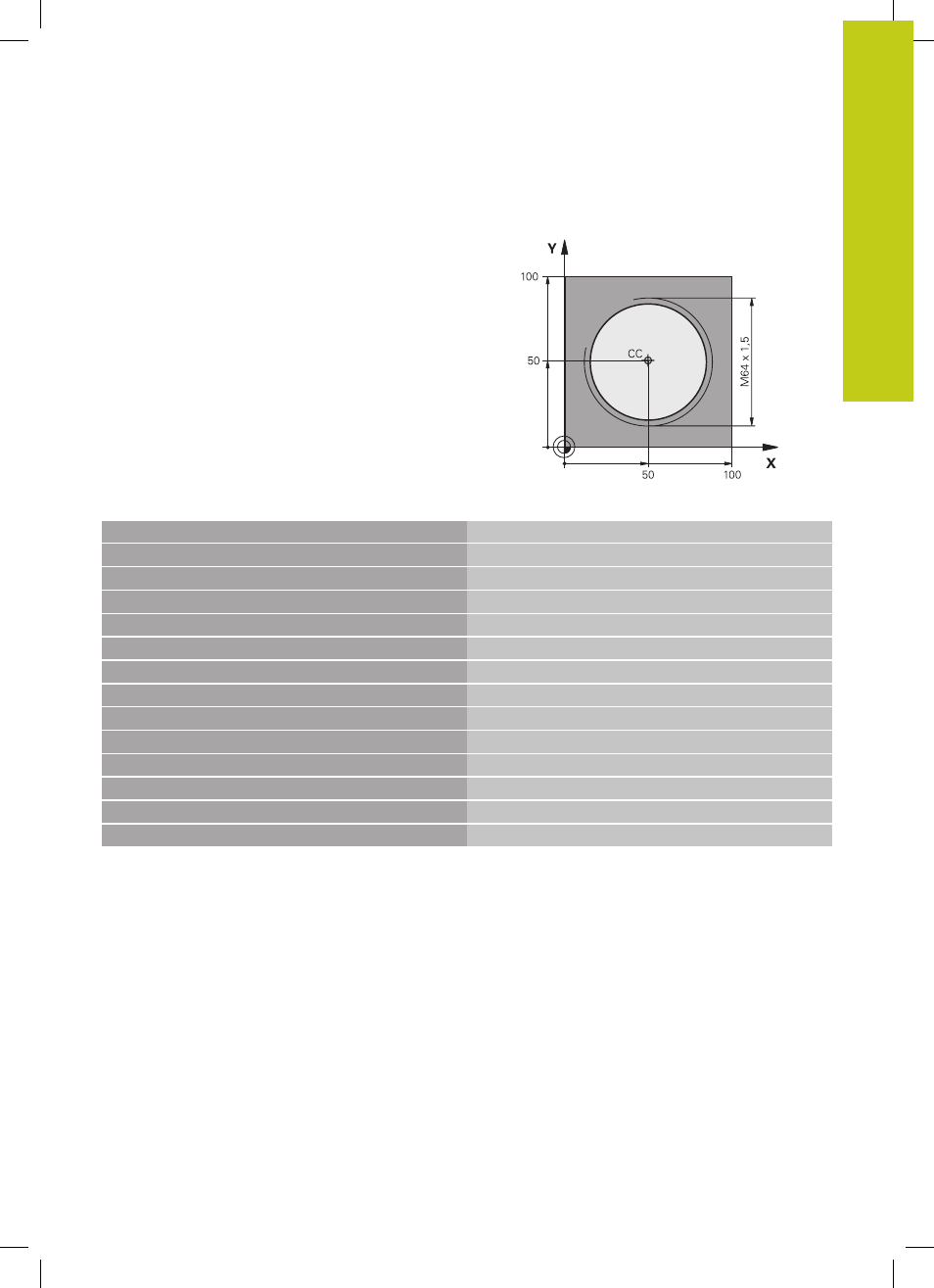

Ejemplo: Hélice
%HELIX G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Definición de la pieza en bruto
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S1400 *
Llamada a una herramienta
N40 G00 G40 G90 Z+250 *
Retirar la herramienta
N50 X+50 Y+50 *
Posicionamiento previo de la herramienta
N60 G29 *
Aceptar la última posición programada como polo
N70 G01 Z-12,75 F1000 M3 *
Desplazamiento a la profundidad de mecanizado
N80 G11 G41 R+32 H+180 F250 *
Llegada al primer punto del contorno
N90 G26 R2 *
Conexión
N100 G13 G91 H+3240 Z+13,5 F200 *
Desplazamiento de hélice
N110 G27 R2 F500 *
Salida tangencial
N120 G01 G40 G90 X+50 Y+50 F1000 *
Retirar la herramienta, final del programa
N130 G00 Z+250 M2 *
